14.6 Austauschen der Pumpe

Wenn Ihr MultiRAE mit einer Pumpe ausgestattet ist, die ersetzt werden muss, gehen Sie wie folgt
vor. Stellen Sie sicher, dass die Gummimanschette und die Batterie entfernt werden, bevor Sie
fortfahren.

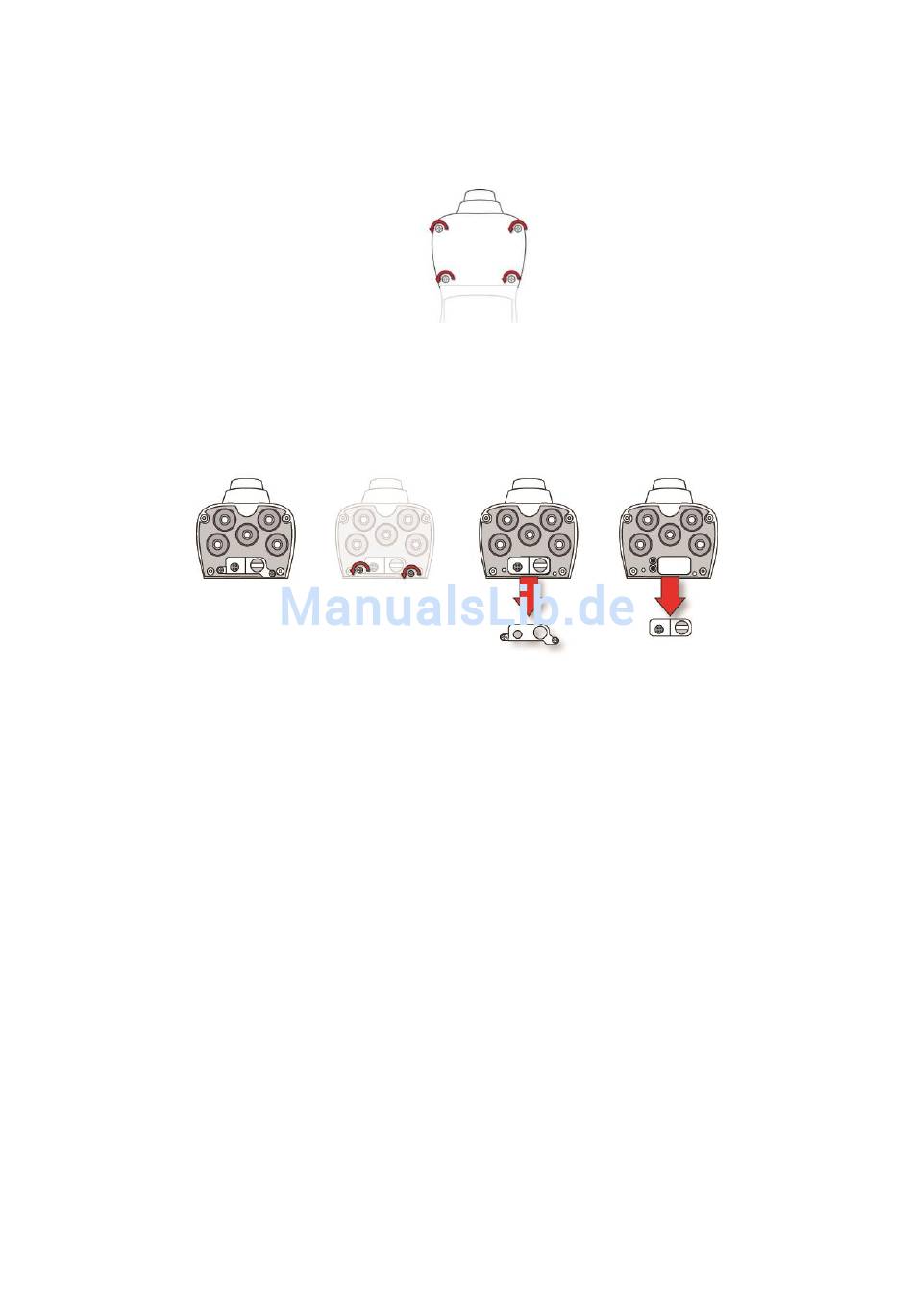

1. Entfernen Sie die Sensorabdeckung.
Drehen Sie sie auf den Kopf und legen Sie sie auf eine weiche, ebene Fläche.
2. Die Pumpe ist durch eine Metallklammer und zwei Kreuzschlitzschrauben mit der
Sensorabdeckung verbunden. Entfernen Sie die beiden Schrauben.
3. Entfernen Sie die Metallklammer.
4. Drücken Sie die Gasplatte mit einer Hand herunter und trennen Sie die Pumpe von dem
Innenschlauch, indem Sie sie vorsichtig herausziehen. Sie hat einen Einlass und Auslass in den
beiden Bohrungen mit Gummidichtungen an der linken Seite der Pumpenkavität.
5. Drücken Sie eine neue Pumpe an ihren Platz (leichtes Wackeln hilft), um sicherzustellen, dass
sowohl der Einlass als auch der Auslass der Pumpe in den beiden Bohrungen sitzen.
6. Setzen Sie die Metallklammer auf die Pumpe.
7. Setzen Sie die beiden Schrauben ein, welche die Klammer am Gehäuse befestigen, und ziehen
Sie sie an.
8. Bringen Sie die Abdeckung wieder an.
9. Schalten Sie das Gerät ein und prüfen Sie, ob die Pumpe ordnungsgemäß funktioniert.
