13 Übertragung des Datenprotokolls, Konfiguration der
Überwachung und Aktualisierungen der Firmware
mithilfe des Computers
Die Datenprotokolle können vom MultiRAE auf einen Computer heruntergeladen werden.
Ebenso können Aktualisierungen der Firmware über den USB-Port am Reiseladegerät oder der
Desktop-Ladestation oder am AutoRAE 2 auf den MultiRAE überspielt werden. Verwenden
Sie das mitgelieferte (5-polige) Mini-B-USB-zu-USB-Kabel, um das Reiseladegerät oder die
Desktop-Ladestation an einen Computer mit ProRAE Studio II anzuschließen, oder ein
USB-A-zu-USB-B-Kabel, um die Verbindung mit AutoRAE 2 herzustellen.
Reise-
Ladegerät
13.1 Herunterladen der Datenprotokolle und Durchführung
PC-basierter Gerätekonfigurationen und
Firmwareaktualisierungen
Der MultiRAE kann mit einem PC verbunden werden, auf dem die ProRAE Studio II-Software zur
Gerätekonfiguration und Datenverwaltung läuft, um Datenprotokolle herunterzuladen, das Gerät zu
konfigurieren oder ein Upgrade der Firmware aufzuspielen.
Hinweis: Die neueste Version von Studio II ProRAE Instrument Configuration and Data
Management Software ist als kostenloser Download verfügbar unter:
http://www.raesystems.com/downloads/product-software
Der MultiRAE muss über die mitgelieferte Desktop-Ladestation, ein Reiseladegerät oder AutoRAE 2
mit einem PC verbunden werden und sich im PC- oder AutoRAE 2-Kommunikationsmodus befinden.
13.1.1 Desktop-Ladestation oder Reiseladegerät
1. Verwenden Sie das mitgelieferte PC-Verbindungskabel (USB-Mini-USB-Kabel), um die
Desktop-Ladestation oder das Reiseladegerät mit einem PC zu verbinden.
2. Schalten Sie den MultiRAE ein. Stellen Sie sicher, dass das Gerät im normalen Modus läuft
(mit Anzeige des Hauptmessungsbildschirms).
3. Setzen Sie das MultiRAE in die Desktop-Ladestation ein oder verbinden Sie es mit dem
Reiseladegerät.
4. Aktivieren Sie den PC-Verbindungsmodus am MultiRAE, indem Sie mehrfach die Taste
[N/-] drücken, ausgehend vom Hauptmessungsbildschirm, bis zur "Mit Computer
verbinden?"- Bildschirmanzeige.
5. Drücken Sie [Y/+]. Messung und Datenprotokollierung werden gestoppt und das Instrument
ist nun für eine Verbindung zum PC bereit. Jetzt zeigt das Display an: "Kommunikation mit
Computer kann beginnen."
6. Starten Sie die ProRAE Studio II Software, geben Sie ein Kennwort ein und erfassen Sie das
Gerät gemäß den Anweisungen in der ProRAE Studio II-Benutzeranleitung.
7. Befolgen Sie die Anweisungen in der ProRAE Studio II-Benutzeranleitung, um das
Datenprotokoll herunterzuladen, die Geräteeinstellungen zu konfigurieren oder die Firmware
des MultiRAE zu aktualisieren.
MultiRAE Bedienungsanleitung

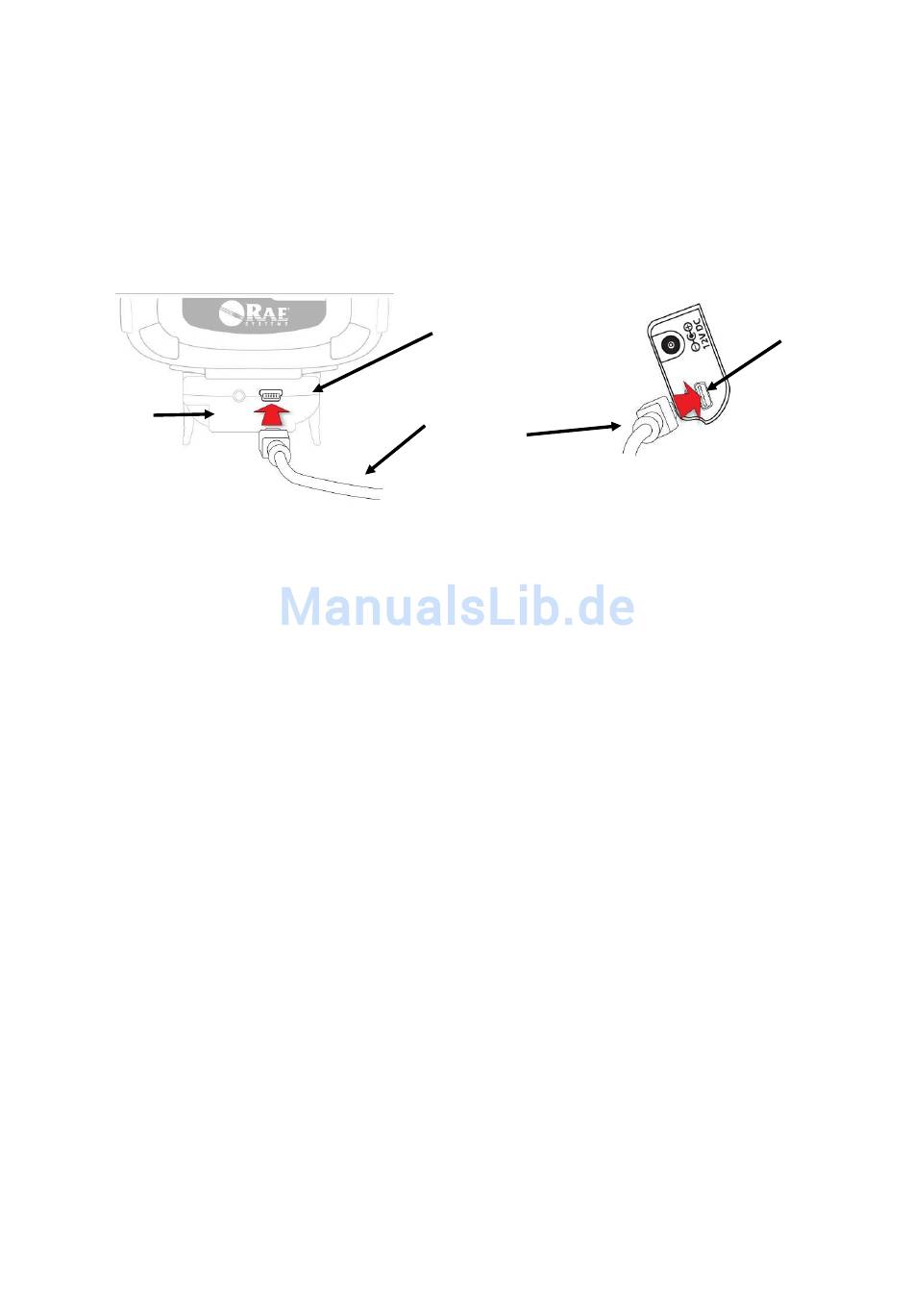

Mini-B-USB-
Port (5-Pin)
Mini-B-USB
(5-Pin) an
USB-Kabel
103
Mini-B-USB-
Port (5-Pin)
Desktop
Lade-
Station
