6. Drücken Sie [Y/+], um die Kalibrierung zu starten, oder warten Sie, bis die Kalibrierung
automatisch beginnt.
7. Ein Countdown erscheint. Sie können die Kalibrierung jederzeit abbrechen, indem Sie während
des Countdowns die Taste [N/-] drücken.
8. Wenn die Kalibrierung nicht abgebrochen wird, zeigt das Display den Namen der Sensoren an
und ob die Kalibrierung erfolgreich war oder fehlgeschlagen ist. Danach folgen die Ablesewerte
der Sensoren.
9.3.3.8

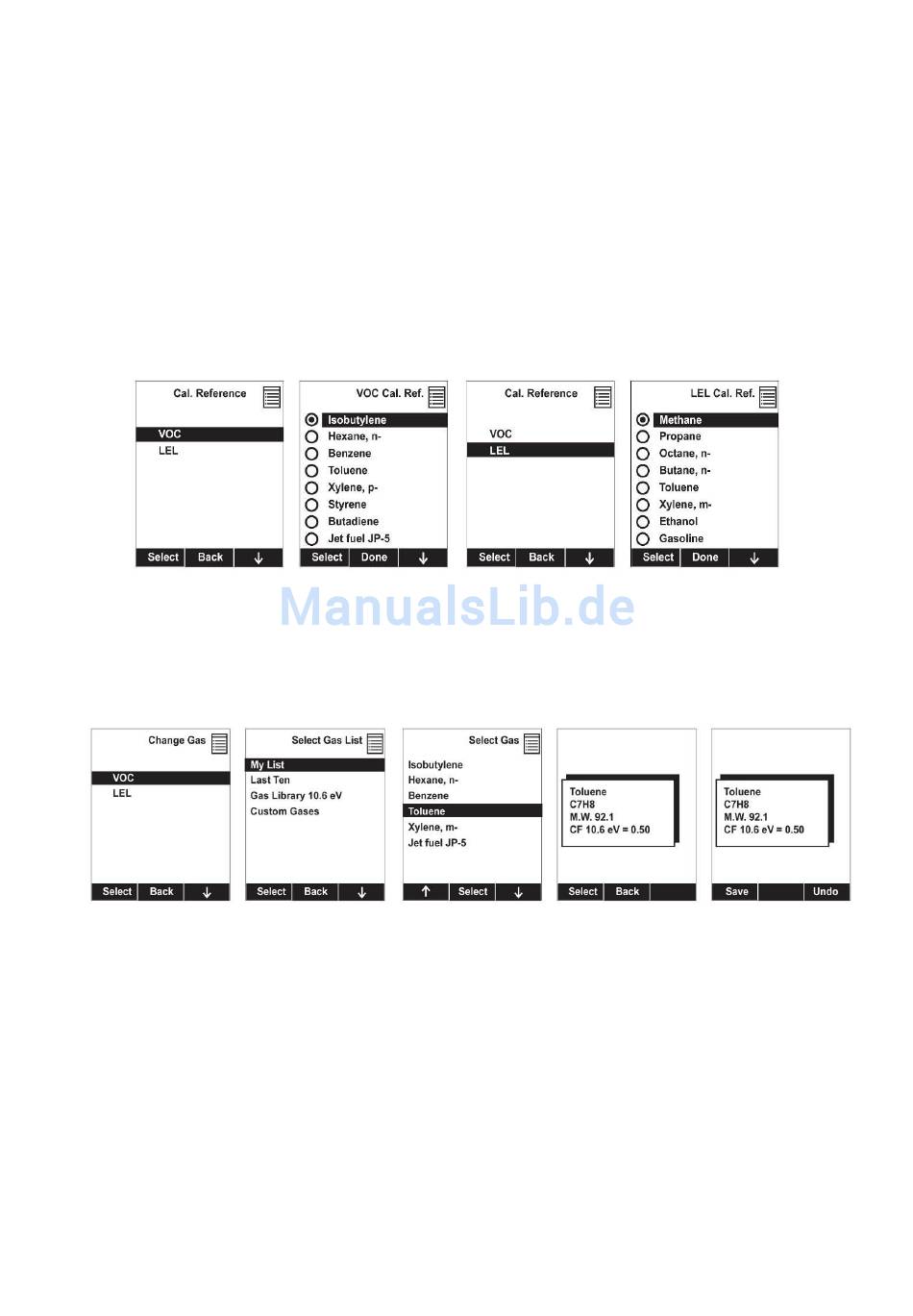

Kal.-Referenz

Manchmal ist es vorzuziehen, einen Sensor (PID für VOC und UEG) mit einem bestimmten Gas für
die beste Reaktion auf ein Gas zu kalibrieren, das überwacht werden soll. Die Referenzbibliothek zur
Kalibrierung enthält Kalibrierkurven für die PID- und UEG-Sensoren für ausgewählte Gase. Wählen
Sie den Sensor und anschließend das entsprechende Gas aus der Liste von Referenzgasen.
9.3.3.9 Kal.-Gas ändern
Sie können das Kalibrierungsgas für den PID- und UEG-Sensor im MultiRAE ändern. Wählen Sie aus
einer von Ihnen erstellten benutzerdefinierten Liste ('My List') die letzten zehn verwendeten Gase, die
integrierte Gasbibliothek Ihrer PID-Lampe sowie benutzerdefinierte Gase aus. Jedes Gas ist in einer
Liste auswählbar und das Display wechselt automatisch zur Anzeige des vollständigen Namens, der
chemischen Formel, des Molekulargewichts ('M.W.') und des Korrekturfaktors ('CF').
9.3.3.10

Multikal.-Auswahl

In diesem Menü können Sie eine Gruppe von Sensoren definieren, für die gemeinsam ein
Funktionstest und eine Bereichskalibrierung erfolgen soll. Das gleichzeitige Testen und Kalibrieren
von mehreren Sensoren verkürzt die Funktionstests- und Kalibrierungsprozesse und reduziert die
Anzahl der benötigten einzelnen Gasflaschen. Zum Beispiel kann es effizienter sein, einen einzelnen
Zylinder mit einem Vier-Gas-Gemisch zu verwenden, das 50% UEG Methane, 18% O
H S und 50 ppm CO enthält, um die UEG-, O
2
als vier verschiedene Gasflaschen zu verwenden und diese Sensoren einzeln nacheinander zu
kalibrieren. Damit Sensoren zusammen kalibriert werden, müssen sie alle über Multikal.-Auswahl
gewählt werden.
1. Durchsuchen Sie die Liste der Sensoren mit der Taste [N/-].
2. Fügen Sie ein Gas der Liste hinzu oder entfernen Sie es, indem Sie [Y/+] drücken. Ein "X" in
einem Feld links neben dem Namen eines Sensors zeigt an, dass er ausgewählt ist.
3. Sobald Sie alle Einstellungen vorgenommen haben, drücken Sie [MODE] für "Fertig".
MultiRAE Bedienungsanleitung
-, CO- und H
2
61
S-Sensoren gleichzeitig zu kalibrieren,
2
, 10 ppm
2
