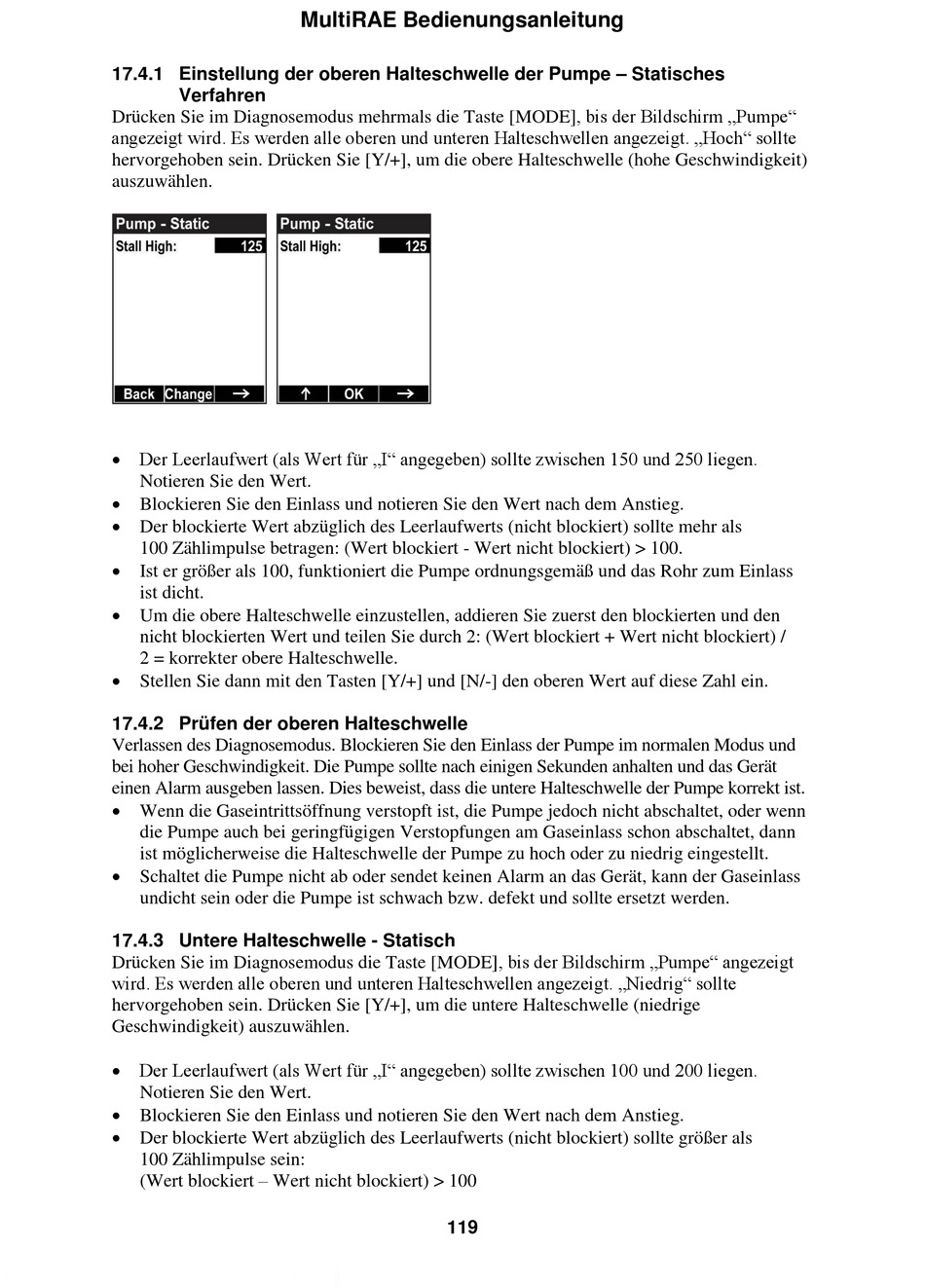

17.4.1 Einstellung der oberen Halteschwelle der Pumpe – Statisches
Verfahren
Drücken Sie im Diagnosemodus mehrmals die Taste [MODE], bis der Bildschirm „Pumpe"
angezeigt wird. Es werden alle oberen und unteren Halteschwellen angezeigt. „Hoch" sollte
hervorgehoben sein. Drücken Sie [Y/+], um die obere Halteschwelle (hohe Geschwindigkeit)
auszuwählen.
 Der Leerlaufwert (als Wert für „I" angegeben) sollte zwischen 150 und 250 liegen.
Notieren Sie den Wert.
 Blockieren Sie den Einlass und notieren Sie den Wert nach dem Anstieg.
 Der blockierte Wert abzüglich des Leerlaufwerts (nicht blockiert) sollte mehr als
100 Zählimpulse betragen: (Wert blockiert - Wert nicht blockiert) > 100.
 Ist er größer als 100, funktioniert die Pumpe ordnungsgemäß und das Rohr zum Einlass
ist dicht.
 Um die obere Halteschwelle einzustellen, addieren Sie zuerst den blockierten und den
nicht blockierten Wert und teilen Sie durch 2: (Wert blockiert + Wert nicht blockiert) /
2 = korrekter obere Halteschwelle.
 Stellen Sie dann mit den Tasten [Y/+] und [N/-] den oberen Wert auf diese Zahl ein.
17.4.2 Prüfen der oberen Halteschwelle
Verlassen des Diagnosemodus. Blockieren Sie den Einlass der Pumpe im normalen Modus und
bei hoher Geschwindigkeit. Die Pumpe sollte nach einigen Sekunden anhalten und das Gerät
einen Alarm ausgeben lassen. Dies beweist, dass die untere Halteschwelle der Pumpe korrekt ist.
 Wenn die Gaseintrittsöffnung verstopft ist, die Pumpe jedoch nicht abschaltet, oder wenn
die Pumpe auch bei geringfügigen Verstopfungen am Gaseinlass schon abschaltet, dann
ist möglicherweise die Halteschwelle der Pumpe zu hoch oder zu niedrig eingestellt.
 Schaltet die Pumpe nicht ab oder sendet keinen Alarm an das Gerät, kann der Gaseinlass
undicht sein oder die Pumpe ist schwach bzw. defekt und sollte ersetzt werden.

17.4.3 Untere Halteschwelle - Statisch

Drücken Sie im Diagnosemodus die Taste [MODE], bis der Bildschirm „Pumpe" angezeigt
wird. Es werden alle oberen und unteren Halteschwellen angezeigt. „Niedrig" sollte
hervorgehoben sein. Drücken Sie [Y/+], um die untere Halteschwelle (niedrige
Geschwindigkeit) auszuwählen.
 Der Leerlaufwert (als Wert für „I" angegeben) sollte zwischen 100 und 200 liegen.
Notieren Sie den Wert.
 Blockieren Sie den Einlass und notieren Sie den Wert nach dem Anstieg.
 Der blockierte Wert abzüglich des Leerlaufwerts (nicht blockiert) sollte größer als
100 Zählimpulse sein:
(Wert blockiert – Wert nicht blockiert) > 100
