14.3 Ersetzen des Gaszufuhreinsatzes (Versionen mit Pumpe)

Wenn Sie den schwarzen Gaszufuhreinsatz entfernen, schrauben Sie ihn in der gleichen Weise los
wie den externen Filter. Stellen Sie beim Ersetzen der Düse sicher, dass der Pfeil auf den vorderen
Punkten auf das Dreieck des Gummischutzes zeigt. Führen Sie einen Strömungsabrisstest für die
Pumpe durch, um sicherzustellen, dass der Einlass und die externen Filter richtig installiert sind,
damit keine Lecks im System entstehen.

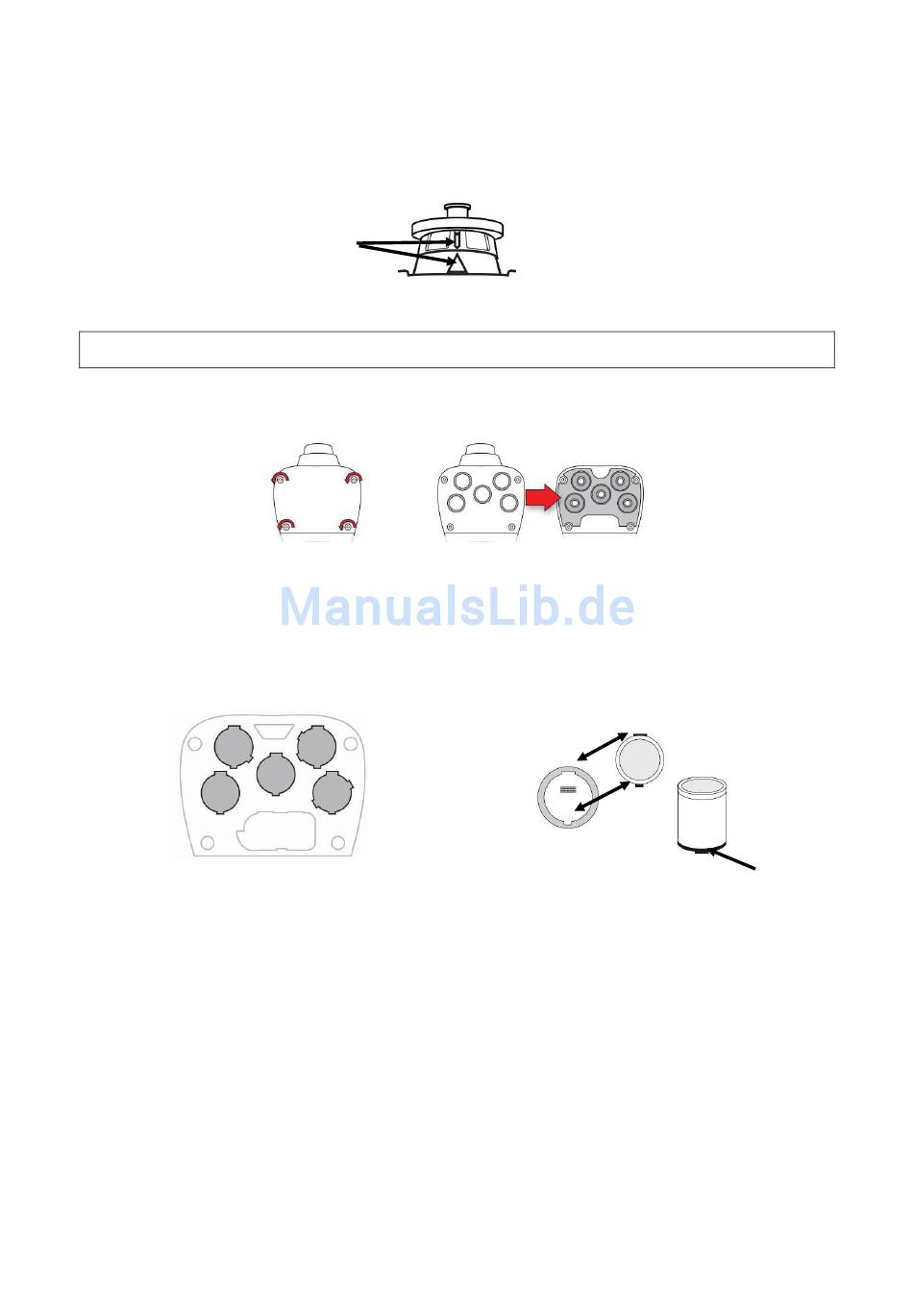

Richten Sie den Pfeil auf
der Düse auf das Dreieck
auf dem Gummischutz aus

14.4 Entfernen/Reinigen/Austauschen der Sensormodule

WARNUNG! Tauschen Sie in Gefahrenbereichen keine Sensoren aus.
Alle Sensoren befinden sich innerhalb des Sensorfachs in der oberen Hälfte des MultiRAE. Sie
können darauf zugreifen, indem Sie die von vier Schrauben gehaltene Abdeckung entfernen.
1. Schalten Sie das Gerät aus.
2. Entfernen Sie die vier Schrauben, mit denen das Sensorfach befestigt ist.
3. Entfernen Sie die Abdeckung. Die Sensoren werden in die Schlitze eingesteckt.
4. Ziehen Sie das gewünschte Sensormodul vorsichtig mit den Fingern heraus.
5. Installieren Sie den Ersatzsensor. Es kann nur in eine Richtung in die Fassung gesetzt werden.
Der Stecker im MultiRAE und die Indexierungsmarkierungen sind gute optische Hinweise,
wie der Sensor in die richtige Position gesetzt wird. Stellen Sie sicher, dass die
Indexierungsmarkierungen ausgerichtet sind und der Sensor fest sitzt.
Wenn Sie einen Sensor entfernen und ihn nicht ersetzen, darf der Steckplatz nicht leergelassen
werden. Daher muss ein MultiRAE "Dummy"-Sensor in einen solchen Steckplatz gesteckt werden.
MultiRAE Bedienungsanleitung
Richten Sie die
Indexierungsmarkierungen
am Sensormodul am
Stecker aus
WARNUNG!
107
Sensor
Indexierungs-
schlüssel
