Tasten Und Schnittstelle; Lcd Umschalten - Rae Systems Multirae Pro Benutzeranleitung

4.1.2

Tasten und Schnittstelle

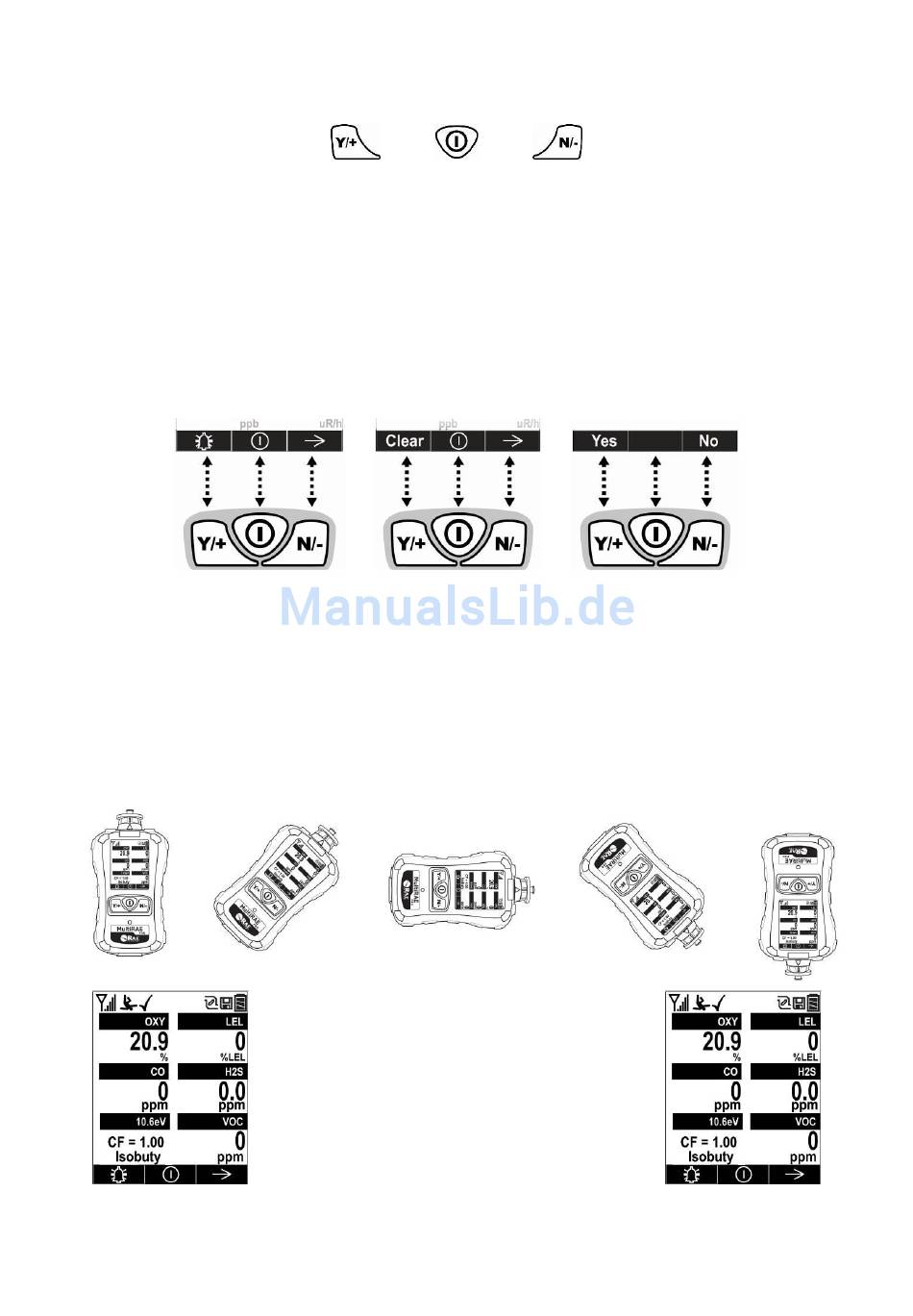

Der MultiRAE hat drei Tasten:
Neben den angezeigten Funktionen können die mit [Y/+], [MODE] und [N/-] bezeichneten
Tasten als "Softtasten" dienen, mit denen verschiedene Parameter gesteuert und verschiedene
Auswahlmöglichkeiten innerhalb der Gerätemenüs getroffen werden. Von Menü zu Menü
steuert jede Taste verschiedene Parameter oder führt eine bestimmte Auswahl durch.
Drei Felder an der Unterseite der Bildschirmanzeige sind den Tasten "zugewiesen". Diese Felder
ändern sich mit den Menüs. Das linke Feld entspricht jedoch immer der Taste [Y/+], das mittlere Feld
entspricht der Taste [MODE] und das rechte Feld der Taste [N/-]. Hier sind einige Beispiele, um die
Beziehungen zwischen Tasten und Menüs zu verdeutlichen:
Neben den oben beschriebenen Funktionen können Sie mit jeder der Tasten die
Hintergrundbeleuchtung manuell einschalten. Drücken Sie eine der Tasten bei ausgeschalteter
Hintergrundbeleuchtung, um diese einzuschalten. Ein anschließender Tastendruck ist erforderlich,
um die Funktion dieser Taste tatsächlich auszuführen.
4.1.3

LCD umschalten

Der MultiRAE erfasst seine vertikale/horizontale Ausrichtung und kann das Display automatisch
um 180 Grad drehen. Damit kann ein auf dem Kopf stehender MultiRAE leicht abgelesen werden.
(Sie können diese Funktion im Programmierungsmodus unter "Überwachen/LCD umschalten"
ein- und ausschalten.)
MultiRAE Bedienungsanleitung
Y/+ MODE (Modus)
Beim Kippen des MultiRAE erfasst der
Schwerkraftsensor seine Orientierung und
dreht die Bildschirmanzeige um, sobald die
horizontale Position verlassen wird.
18
N/-
