Die Symbole entsprechen den Symbolen an den Verbindungsmoduleinschüben. Weitere Informationen finden Sie in den
HP ProLiant BL660c Gen8 Server Blade Installationsanleitungen auf der HP Website (http://www.hp.com/support).
Definitionen der Mezzanine-Anschlüsse
Ein PCIe x8 Mezzanine-Anschluss unterstützt x16-Karten bei bis zu x8-Geschwindigkeiten.
Nr.
Mezzanine-Anschluss 1
Mezzanine-Anschluss 2
Mezzanine-Anschluss 3

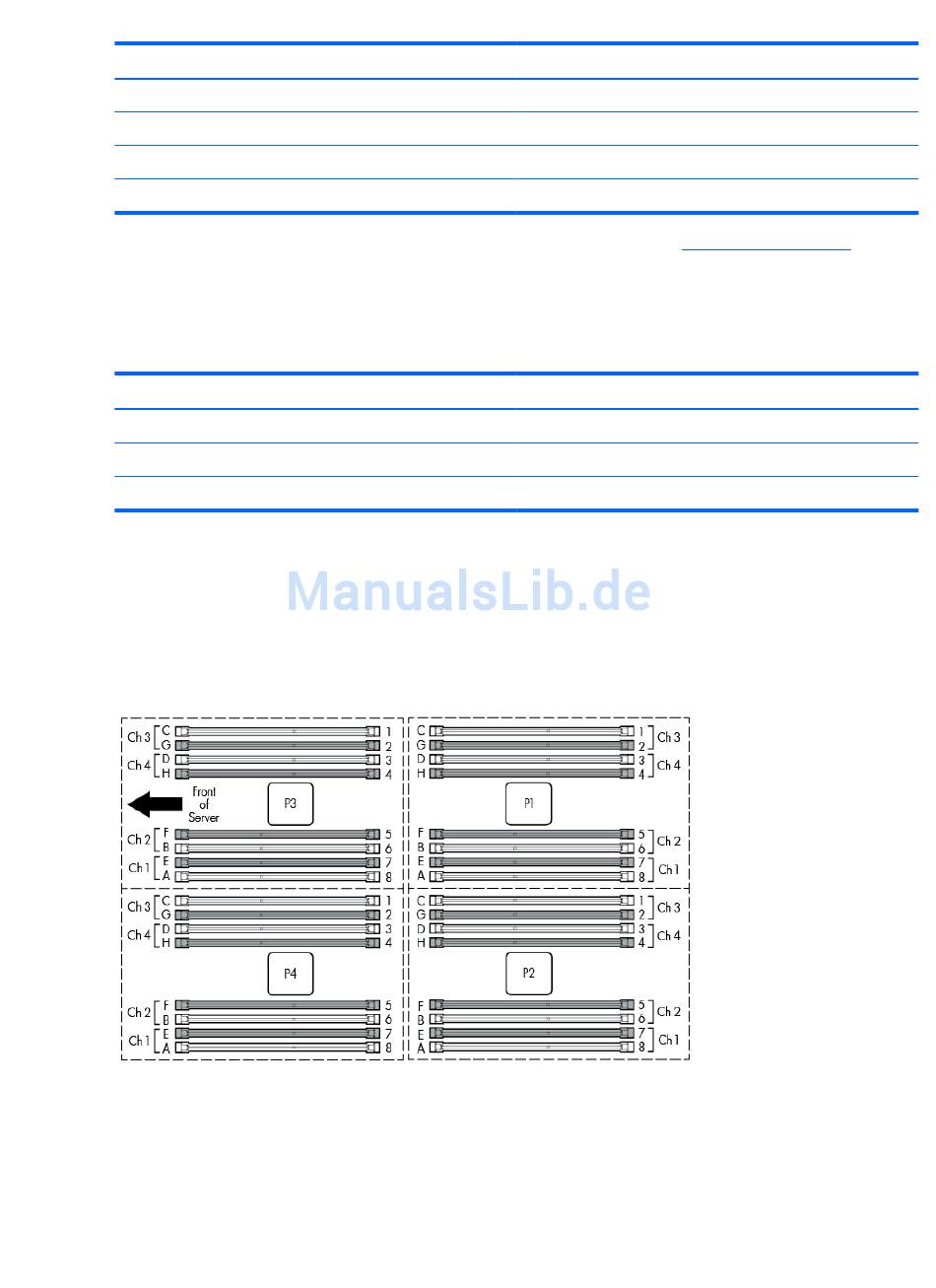

DIMM-Steckplatzpositionen
DIMM-Steckplätze sind für jeden Prozessor sequenziell (1 bis 8) nummeriert. Die unterstützten AMP-
Modi verwenden die Alpha-Zuweisungen für die Bestückungsreihenfolge, und die
Steckplatznummern bezeichnen die ID des DIMM-Steckplatzes für den Ersatzspeicher-Austausch.
DEWW
Beschreibung
DIMM-Steckplätze von Prozessor 2 (8)
Prozessorsockel 4 (belegt)
DIMM-Steckplätze von Prozessor 4 (8)
Systembatterie/-akku
PCIe
x8, nur Mezzanine Card vom Typ A
x16, Mezzanine Card vom Typ A oder B
x16, Mezzanine Card vom Typ A oder B
Systemplatinenkomponenten
5
