2) Bridge-Modus

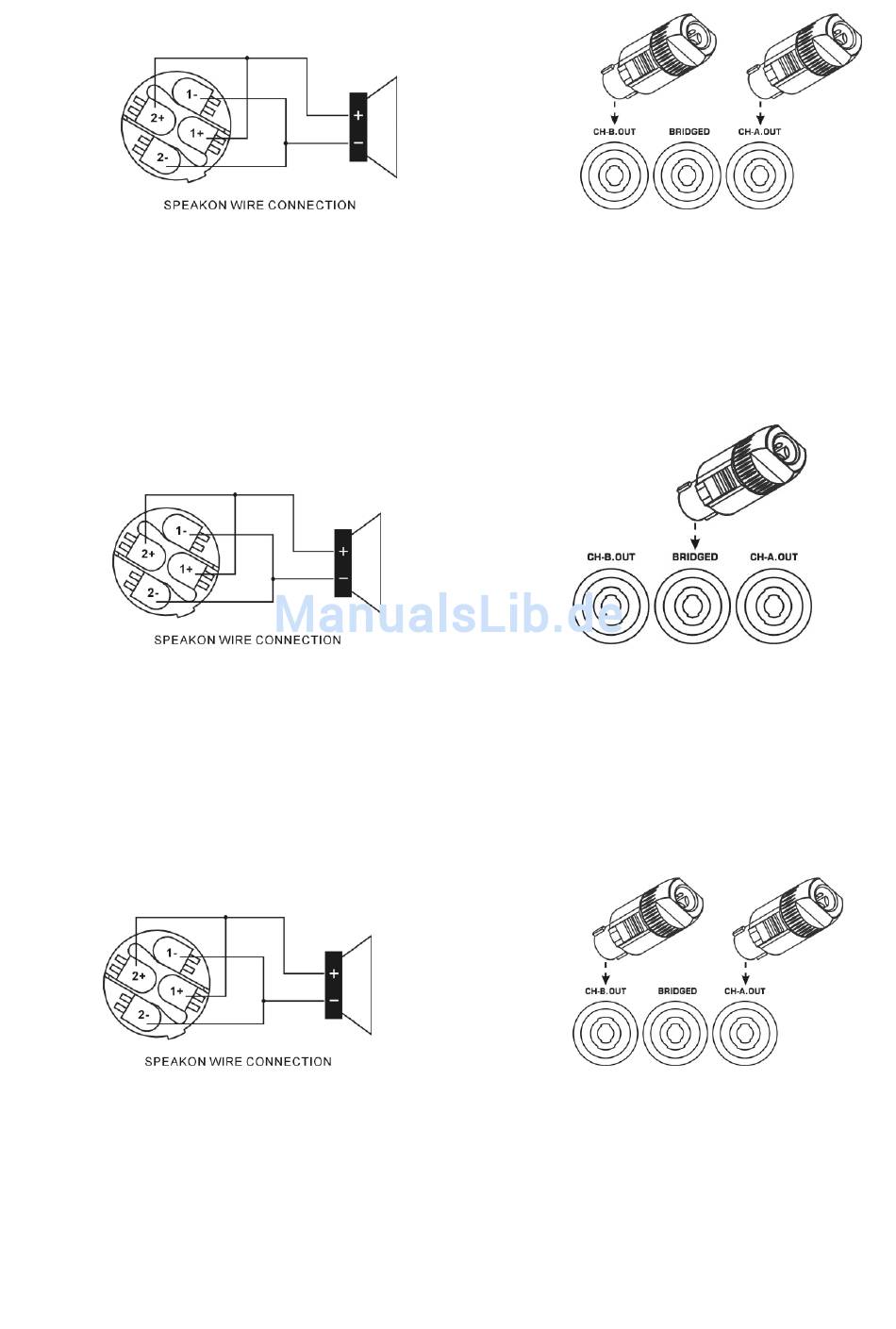

Abbildung 5: Signalausgang bei Verwendung von Speakon-Steckern
Vergewissern Sie sich, dass der Mode-Schalter auf der Geräterückseite auf "Bridged" (BTL) steht.
1+ / 2+ = Signalausgang (+) Anschluss an Lautsprecher (+)
1- / 2 - = Signalausgang (-) Anschluss an Lautsprecher (-)
3) Parallel-Modus
Abbildung 6: Signalausgang bei Verwendung von Speakon-Steckern
1+ / 2+ = Signalausgang (+) Anschluss an Lautsprecher (+)
1- / 2 - = Signalausgang (-) Anschluss an Lautsprecher (-)
Eingang CHA, Ausgang CHA&CHB
Hinweis: Beachten Sie bitte, dass falsche Verbindungen zu Fehlfunktionen führen. Vergewissern Sie sich vor
Einschalten des Verstärkers, dass alle Kabelverbindungen korrekt ausgeführt sind und der entsprechende
Modus eingestellt ist.
