BEDIENUNGSANLEITUNG

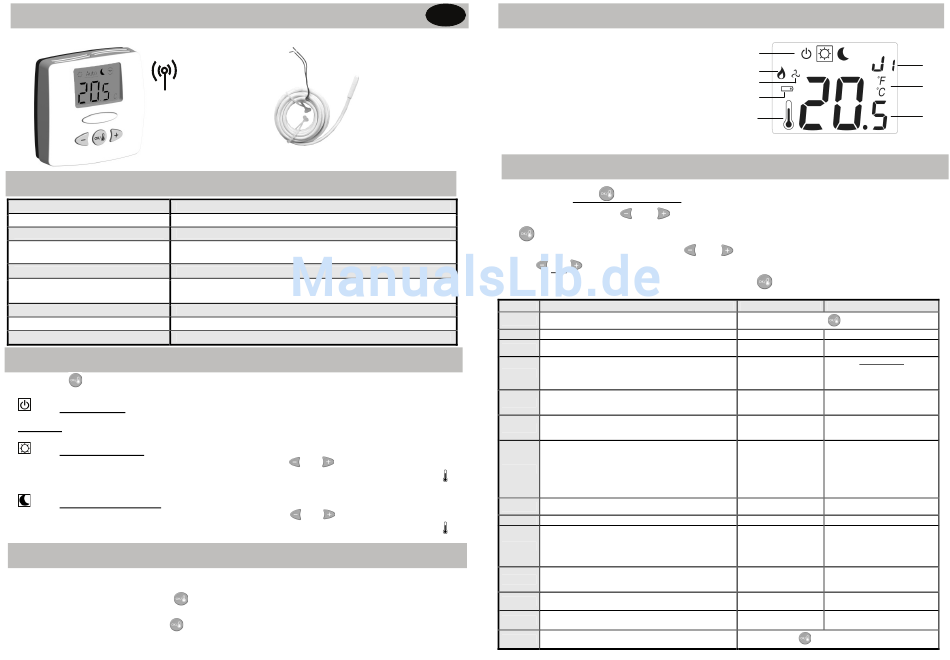

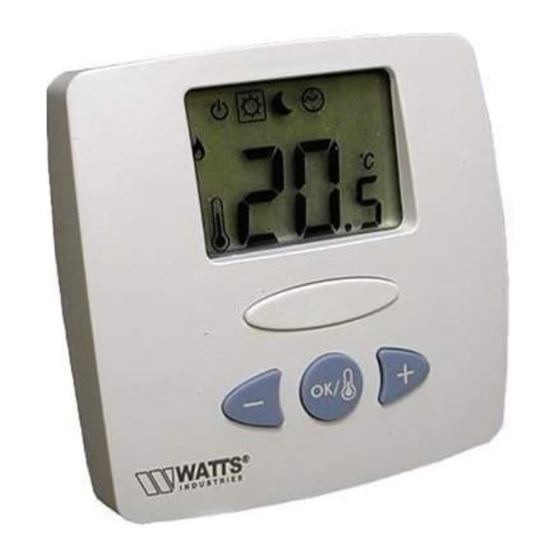

Elektronischer Funk-Thermostat mit Digitalanzeige WFHTRF 010 (20433)
TECHNISCHE DATEN
Genauigkeit Temperaturmessung 0.1°C (or 0.2°F)
Betriebstemperatur 0°C - 50°C (or 32°F – 122°F)
Temperatur Einstellbereich 5 - 37 °C in 0,5 °C Schritten (oder 41 - 86 °F in 0,5 °F Schritten)
Proportionale integrale Regelung (einstellbar, siehe Installationsmenü)
Regelverhalten
Kurzzyklus-Vermeidung: 3 Min. aus, 2 Min. ein
Schutzart Schutzklasse II - IP 30
Betriebsspannung 2 Stück 3V (CR2430)
Batterie Lebensdauer ca. 2 Jahre
Funk Frequenz 433.92 MHz, <10mW.
Zulassungen CE. EN 300220-1, EN 301489-1
Software Version wird während des Ausschaltens des Thermostats angezeigt
BETRIEBSARTEN
Mit der Taste lässt sich die Betriebsart im Menü ändern.
Betriebsart AUS:
Mit dieser Betriebsart wird die (Raum)Heizung abgeschaltet. Das Display ist leer. Alle Parameter bleiben gespeichert.
ACHTUNG: Wenn der Thermostat abgeschaltet ist, kann die Heizungsanlage einfrieren!
Betriebsart NORMAL:
Zeitlich unbegrenzter Betrieb im Normalmodus. Durch Drücken der Tasten
lässt sich einstellen. Nach einigen Sekunden wird die tatsächliche Raumtemperatur angezeigt (im Display erscheint
Betriebsart ABSENKUNG:
Zeitlich unbegrenzter Betrieb im Absenkmodus. Durch Drücken der Tasten
lässt sich einstellen. Nach einigen Sekunden wird die tatsächliche Raumtemperatur angezeigt (im Display erscheint
FUNK KONFIGURATION
•
Für die Zuordnung des Funk-Thermostat zu einem Funk-Empfänger, muss sich der Empfänger in der Funk Initialisierung
"rF Init" befinden (siehe dazu Bedienungsanleitung des Funk-Empfängers).
•
Danach am Funk-Thermostat die Taste für ca. 5 Sek. drücken, bis das Display (rF"") anzeigt. Der Thermostat sendet
nun dauerhaft sein Initialisierungssignal per Funk.
•
Nach erfolgter Konfiguration die Taste drücken. Der Funk-Thermostat kehrt in den Normalbetrieb zurück.
Für diesen Vorgang sollte sich der Thermostat in unmittelbarer Nähe des Empfängers befinden. Werden weitere Funk
Thermostate einem Funk-Empfänger zugewiesen, sollte nur der Funk-Thermostat eingeschaltet sein, welcher gerade
zugeordnet (initialisiert) wird.
D
Externer Sensor 10 K (25°C)
(Bodensensor) optional
oder blinkt die Normal-Temperatur und
oder blinkt die Absenk-Temperatur und
ANZEIGE
1: Betriebsartenanzeige
2: Anzeige Heizen
3: Anzeige Kühlen
4: Batterieanzeige
5: 6-stufige Temperaturanzeige
6: Temperatur Ist- oder Sollwert (in)
7: °C oder °F
8: Anzeige der Anlagenparameter (rF, J0, CLr usw.)
MENÜ ANLAGEN PARAMETER
Drücken Sie die Taste für 5 Sekunden.
Wählen Sie mit den Tasten
Mit können Sie die Einstellung umschalten oder den Wert des Parameters bearbeiten. Wenn der
Wert blinkt, können Sie ihn mit den Tasten
Tasten und setzen Sie den Parameter auf die Werkseinstellung zurück. Nach dem Einstellen
des Werts übernehmen Sie diesen durch Drücken der Taste
Anzeige Parameter Beschreibung
Modus Funk-Konfiguration
rF""
Menü Anlagen Parameter verlassen.
J0 Temperaturanzeige in °C oder °F
J1
Betriebsart / Funktion
Cy
Proportional-Regler Zyklusdauer in Minuten
bp
Proportional Regelband
Pumpen Festsitzschutz.
J5 Bei Auswahl Pmp läuft die Pumpe für 1 Minute am Tag,
sofern das Pumpenrelais 24 Stunden nicht aktiviert war
J6
Auswahl Fühler / Regelung
)
J7
Auswahl Regelart
Cp
Regelabweichung in °C
Kalibrierung interner Fühler ( Raumfühler):
)
Der Thermostat muss min. 15 Minuten mit unveränderter
A0
Temperatureinstellung gearbeitet haben. Danach die
Raumtemperatur mit einem geeigneten Thermometer
ermitteln und die Abweichung am Thermostaten eingeben.
Kalibrierung externer Fühler ( Bodensensor; falls
F0
angeschlossen:
Vorgehensweise wie bei Kalibrierung interner Fühler
Minimalbegrenzung Bodentemperatur. Nur möglich, wenn
FL
Externer Fühler angeschlossen und ausgewählt (siehe J6).
Maximalbegrenzung Bodentemperatur. Nur möglich, wenn
FH
Externer Fühler angeschlossen und ausgewählt (siehe J6).
Reset Funktion.
Clr
Alle Parameter werden auf Werkseinstellung zurückgestellt.
1
2
3
4
5
oder die Anlagen Parameter, die Sie anpassen möchten.
oder ändern. Durch gleichzeitiges Drücken der
.
Werkseinstellung
Taste
°C
« Hot »
Für Heizsysteme
« 15 »
Passend für träge
Heizungs-Arten (z.B.
Fußbodenheizung)
« 2.0°C / 3.6°F»
«Pmp»
« Air »
Raumfühler
oder
Raumfühler mit
Fußbodenbegrenzung,
falls der Externe Fühler
angeschlossen ist
« rEg »
Proportional Regler
« 2.0°C / 3.6°F»
Raumfühler + 0°C
Bodensensor + 0°C
« 5°C / 41°F »
« 28°C / 82°F »
Taste für ca. 5 Sekunden drücken
8
7
6
Alternative Einstellung
drücken
°F
Cld
Für Kühlsysteme
Heizungs-Art :
Ölkessel « 20 »
Gaskessel « 10 »
Wärmepumpe « 20 »
Einstellbar von 1 bis 7°C
Gut isoliertes Gebäude « 1.5C »
Nicht isoliertes Gebäude « 4°C »
no
« Flr »
Externer Fühler.
Ohne Begrenzung
« hys »
Temperatur Differenzregler 0,3 K
Einstellbar von 1 bis 8°C
Einstellbar von -5°C bis +5°C
Einstellbar von -5°C bis +5°C
Einstellbar von 5°C bis «FH»
Einstellbar von «FL» bis 37°C
