BEDIENUNGSANLEITUNG

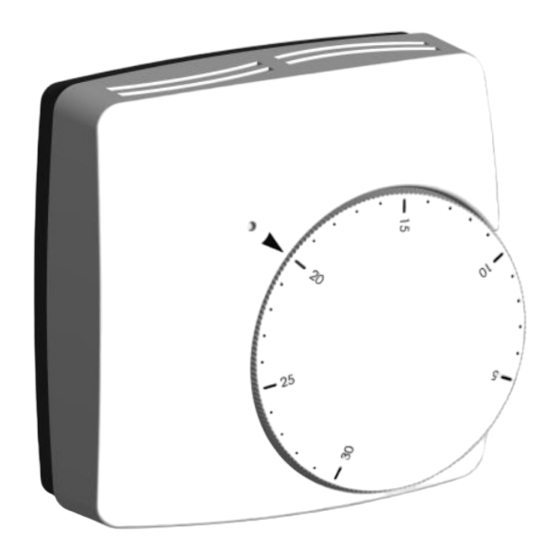

Elektronischer Funk-Thermostat Type WFHTRF 001 (WFHT-20033)
BETRIEBSARTEN
- Elektronischer Funk-Thermostat (433,92 MHz) zum Ansteuern von Stellan-
trieben für Warmwasser-Flächenheizungen
- Betriebsartenschalter für Normalbetrieb ( ), Absenkbetrieb ( ) oder Aus
(OFF).
- Jeder Thermostat besitzt eine eigene Funk-Verschlüsselung. Damit ist eine
eindeutige Zuordnung zur Funk-Empfängereinheit gewährleistet.
- Dieser Funk-Thermostat arbeitet nur in Verbindung mit einer Einzel Funk-
Empfängereinheit oder mit einem Elektrischen Funk-Regelverteiler des
Herstellers.
LED
Batterie
D
FUNK KONFIGURATION
- Bringen Sie den/die Funk-Thermostat/e in die Nähe des Elektrischen Funk-
Regelverteiler (EFR).
- Stellen Sie den Betriebsartenschalter auf Aus (OFF). Sollen mehrere Funk-
Thermostate einem EFR zugeordnet werden, bitte alle Thermostate auf Aus
(OFF) stellen.
- Um den Funk-Thermostat dem EFR zuzuweisen, muss der EFR zunächst in
den Modus "RF init" gebracht werden. Die Vorgehensweise hierzu bitte der
Bedienungsanleitung des EFR entnehmen.
- Wurde/n die Zone/n im Modus "RF init" am EFR ausgewählt, wird einfach der
Betriebsartenschalter am Funk-Thermostat auf Normalbetrieb ( ) gestellt. Es
erfolgt automatisch die Funk-Initialisierung mit dem EFR. Die LED am Funk-
Thermostat blinkt grün.
- Nach erfolgreicher Initialisierung den Funk-Thermostaten ausschalten.
- Vorgang bei weiteren Funk-Thermostaten wiederholen.
LED ANZEIGE
Rot:
Rot blinkend:
Grün blinkend:
TECHNISCHE DATEN
Genauigkeit der gemessenen
Temperatur
Betriebstemperatur
Betriebsarten-
Einstellbereich Raumtemperatur
schalter
Regelverhalten
Schutzart
Betriebsspannung
Einstellung der
Batterie Lebensdauer
Raumtemperatur
Funk Frequenz
Zulassungen
Software Version
- Heizbetrieb (Wärmebedarf)
- Intervall ca. 1 Sek. = Schwache Batterie. Bitte wechseln.
- Funk-Signal Übertragung
0,1 °C (oder 0,2 °F)
0 - 50 °C (oder 32 – 122 °F)
5 - 30 °C (oder 41 - 86 °F)
Proportionalband 2 K (15 min)
Schutzklasse II - IP 30
2 Stück 3V (CR2430)
ca. 2 Jahre
433,92 MHz, <10 mW.
CE. EN 300220-1, EN 301 489-1
(Radio frequency certifications)
V 2.0x
