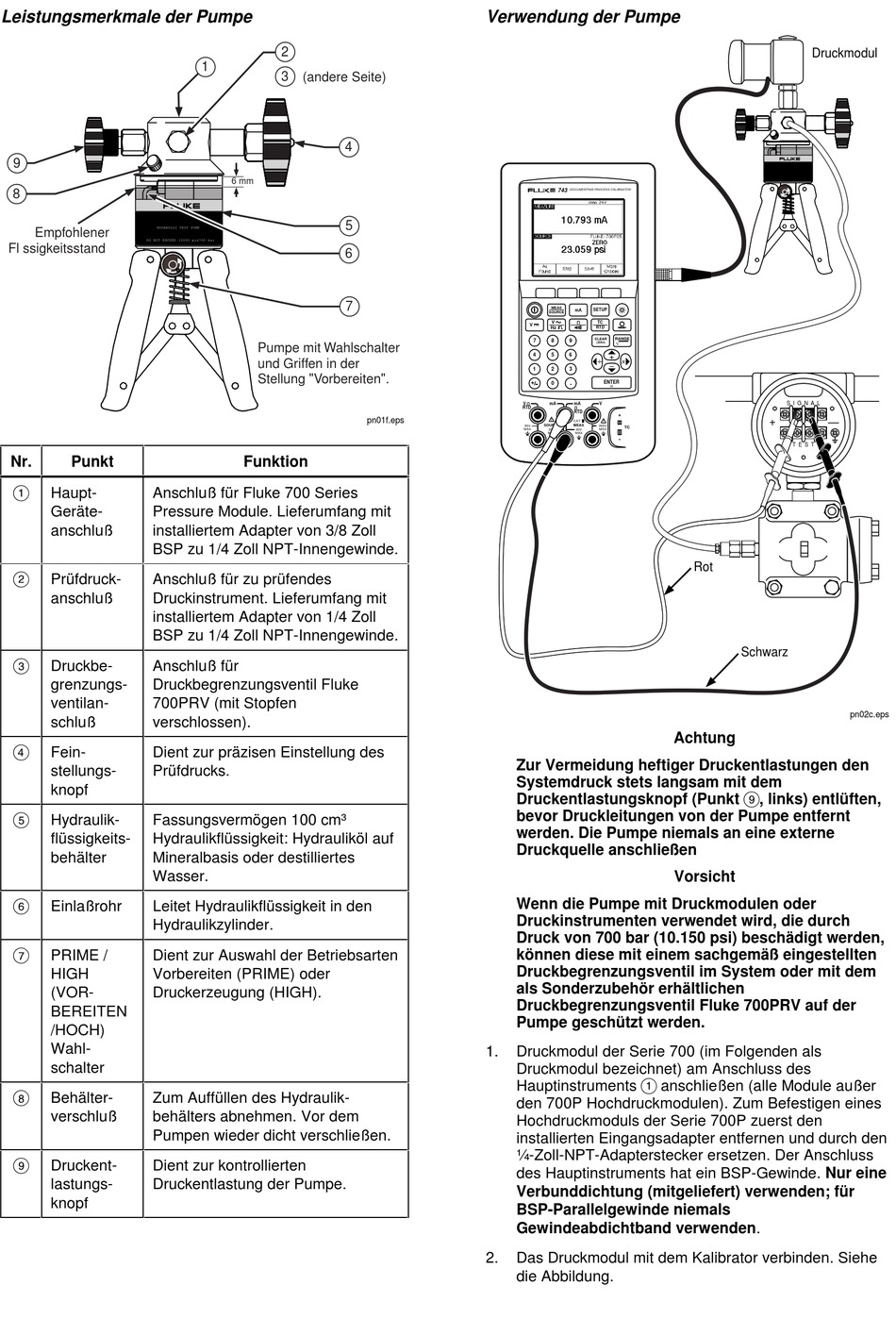

Leistungsmerkmale der Pumpe
9
8
HYDRAULIC TEST PUMP
Empfohlener
DO NOT EXCEED 10000 psi -700 bar
Fl ssigkeitsstand
Nr.
Punkt
A
Haupt-
Anschluß für Fluke 700 Series
Geräte-
Pressure Module. Lieferumfang mit
anschluß
installiertem Adapter von 3/8 Zoll
BSP zu 1/4 Zoll NPT-Innengewinde.
B
Prüfdruck-
Anschluß für zu prüfendes
anschluß
Druckinstrument. Lieferumfang mit
installiertem Adapter von 1/4 Zoll
BSP zu 1/4 Zoll NPT-Innengewinde.
C
Druckbe-
Anschluß für
grenzungs-
Druckbegrenzungsventil Fluke
ventilan-
700PRV (mit Stopfen
schluß
verschlossen).
D
Fein-
Dient zur präzisen Einstellung des
stellungs-
Prüfdrucks.
knopf
E
Hydraulik-
Fassungsvermögen 100 cm³
flüssigkeits-
Hydraulikflüssigkeit: Hydrauliköl auf
behälter
Mineralbasis oder destilliertes
Wasser.
F
Einlaßrohr
Leitet Hydraulikflüssigkeit in den
Hydraulikzylinder.
G
PRIME /
Dient zur Auswahl der Betriebsarten
HIGH
Vorbereiten (PRIME) oder
(VOR-
Druckerzeugung (HIGH).
BEREITEN
/HOCH)
Wahl-
schalter
H
Behälter-
Zum Auffüllen des Hydraulik-
verschluß
behälters abnehmen. Vor dem
Pumpen wieder dicht verschließen.
I
Druckent-
Dient zur kontrollierten
lastungs-
Druckentlastung der Pumpe.
knopf
2
1
3
(andere Seite)
4
6 mm
5
6
7
Pumpe mit Wahlschalter
und Griffen in der
Stellung "Vorbereiten".
pn01f.eps
Funktion
Verwendung der Pumpe
743
DOCUMENTING PROCESS CALIBRATOR
MEAS
mA
SETUP
SOURCE
V
TC
V
Hz
RTD
RANGE
CLEAR
7
8
9
(ZERO)
4
5
6
1
2
3
.
0
ENTER
V
mA
mA
V
RTD
RTD
CAT
SOURCE
MEAS
30V
300V
TC
MAX
MAX
30V
30V
MAX
MAX
Zur Vermeidung heftiger Druckentlastungen den
Systemdruck stets langsam mit dem
Druckentlastungsknopf (Punkt I, links) entlüften,
bevor Druckleitungen von der Pumpe entfernt
werden. Die Pumpe niemals an eine externe
Druckquelle anschließen
Wenn die Pumpe mit Druckmodulen oder
Druckinstrumenten verwendet wird, die durch
Druck von 700 bar (10.150 psi) beschädigt werden,
können diese mit einem sachgemäß eingestellten
Druckbegrenzungsventil im System oder mit dem
als Sonderzubehör erhältlichen
Druckbegrenzungsventil Fluke 700PRV auf der
Pumpe geschützt werden.
1.
Druckmodul der Serie 700 (im Folgenden als
Druckmodul bezeichnet) am Anschluss des
Hauptinstruments A anschließen (alle Module außer
den 700P Hochdruckmodulen). Zum Befestigen eines
Hochdruckmoduls der Serie 700P zuerst den
installierten Eingangsadapter entfernen und durch den
¼-Zoll-NPT-Adapterstecker ersetzen. Der Anschluss
des Hauptinstruments hat ein BSP-Gewinde. Nur eine
Verbunddichtung (mitgeliefert) verwenden; für
BSP-Parallelgewinde niemals
Gewindeabdichtband verwenden.
2.
Das Druckmodul mit dem Kalibrator verbinden. Siehe
die Abbildung.
Druckmodul
S I G N A L
+
—
T E S T
Rot
Schwarz
Achtung
Vorsicht
pn02c.eps
