7
Kantenbeschneid-Einrichtung -725/04 zur PFAFF 2591 ME
.09

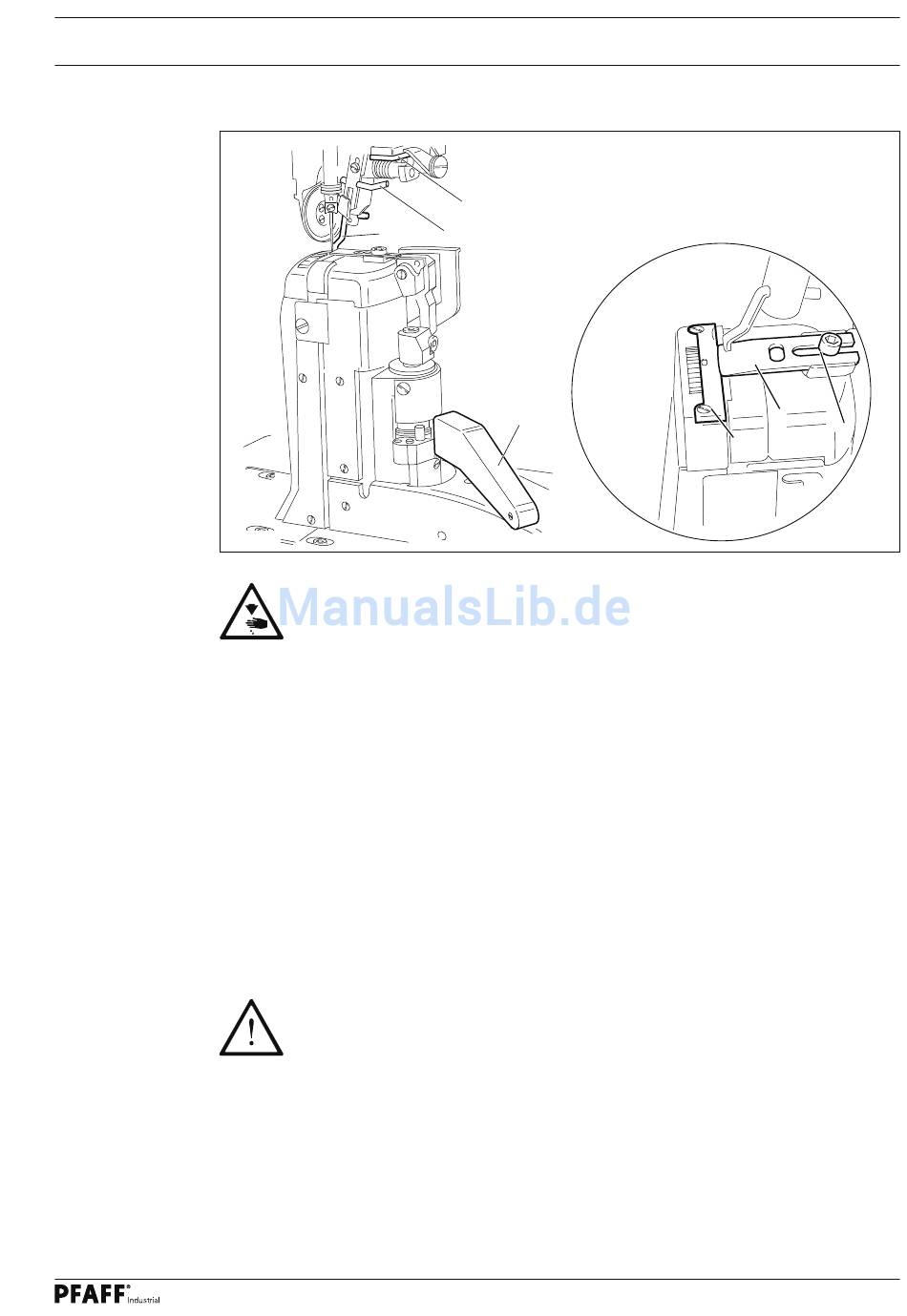

Fig. 7 - 09
Messerantrieb einschalten:
● Hebel 1 nach hinten schwenken, das Messer geht in Arbeitsstellung.
Messerantrieb ausschalten:
● Hebel 1 drücken, das Messer schwenkt nach hinten weg.
Kantenführung einschalten:
● Kantenführung 2 von Hand einschwenken und Hebel 3 drücken, die Kantenführung 2
geht in Arbeitsstellung.
Kantenführung ausschalten:
● Kantenführung 2 anheben und einrasten lassen, die Kantenführung 2 ist außer Betrieb.
● Hebel 4 anheben, die Kantenführung schwenkt nach hinten weg.
Messer austauschen:
● Maschine ausschalten.
● Schraube 5 lösen und Messer 6 herausnehmen.
● Neues Messer einsetzen und dicht an den Stichplatteneinsatz 7 schieben.
● Schraube 5 leicht festdrehen.
● Justierung des Messers nach Kapitel 1.06.07 Messerstellung vornehmen und
Schraube 5 festdrehen.
4
3
2
Nicht in das laufende Messer greifen! Verletzungsgefahr!
Die nachfolgend aufgeführten Arbeiten dürfen nur von Fachpersonal oder
entsprechend unterwiesenen Personen durchgeführt werden!
Bedienungselemente
1
6
5
7
23
