Membran-Flüssigkeitspumpe NF 600
Zusatzbeschaltung für
bürstenlosen DCB-Motor
C1: Kondensator
≥ 2200 µF / UN = 12 V
≥ 1000 µF / UN = 24 V
KNF Flodos AG BA_NF600_DE_06_157510
Original-Betriebs- und Montageanleitung

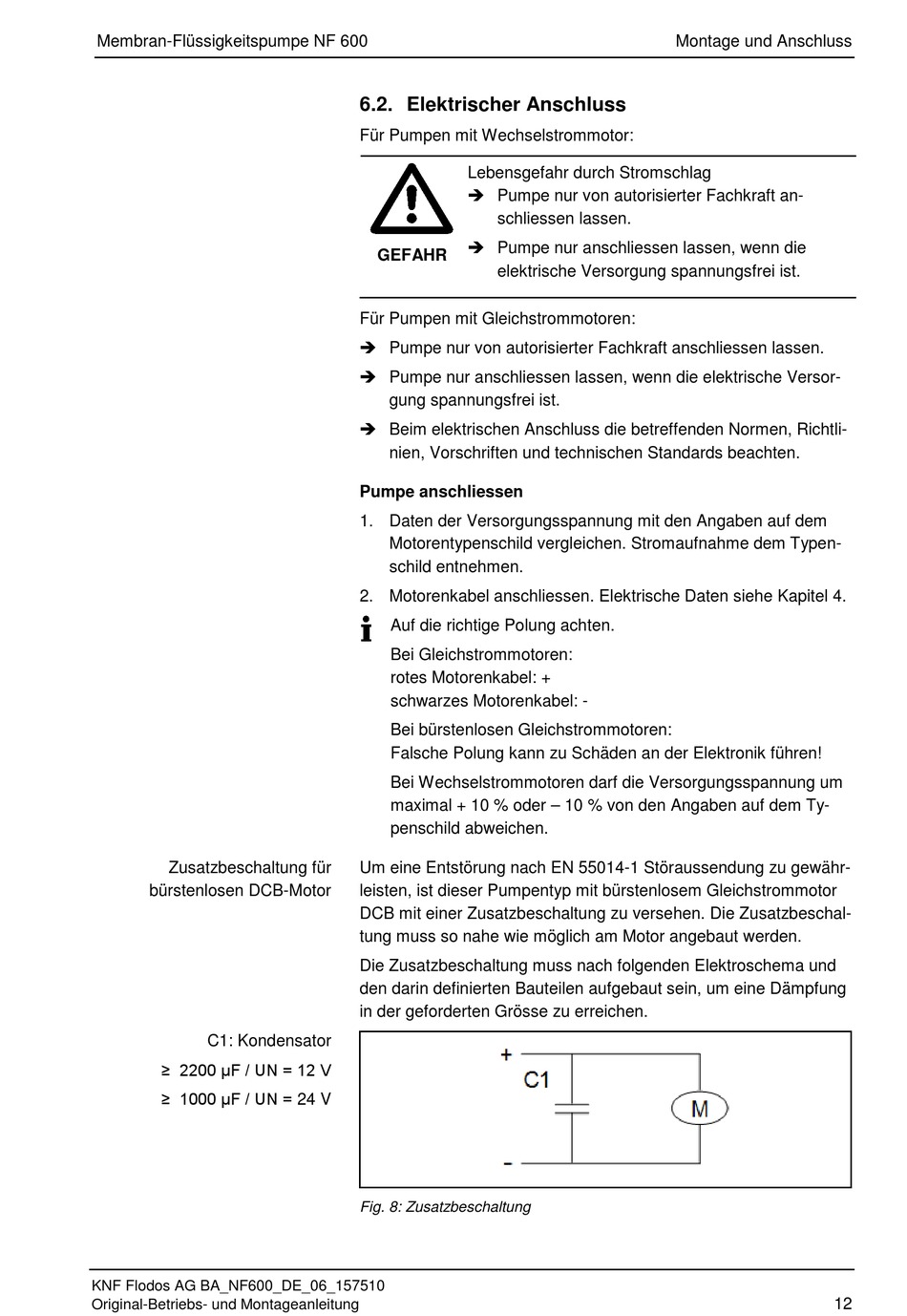

6.2. Elektrischer Anschluss

Für Pumpen mit Wechselstrommotor:
Lebensgefahr durch Stromschlag
 Pumpe nur von autorisierter Fachkraft an-
schliessen lassen.
 Pumpe nur anschliessen lassen, wenn die
GEFAHR
elektrische Versorgung spannungsfrei ist.
Für Pumpen mit Gleichstrommotoren:
 Pumpe nur von autorisierter Fachkraft anschliessen lassen.
 Pumpe nur anschliessen lassen, wenn die elektrische Versor-
gung spannungsfrei ist.
 Beim elektrischen Anschluss die betreffenden Normen, Richtli-
nien, Vorschriften und technischen Standards beachten.
Pumpe anschliessen
1. Daten der Versorgungsspannung mit den Angaben auf dem
Motorentypenschild vergleichen. Stromaufnahme dem Typen-
schild entnehmen.
2. Motorenkabel anschliessen. Elektrische Daten siehe Kapitel 4.
Auf die richtige Polung achten.
Bei Gleichstrommotoren:
rotes Motorenkabel: +
schwarzes Motorenkabel: -
Bei bürstenlosen Gleichstrommotoren:
Falsche Polung kann zu Schäden an der Elektronik führen!
Bei Wechselstrommotoren darf die Versorgungsspannung um
maximal + 10 % oder – 10 % von den Angaben auf dem Ty-
penschild abweichen.
Um eine Entstörung nach EN 55014-1 Störaussendung zu gewähr-
leisten, ist dieser Pumpentyp mit bürstenlosem Gleichstrommotor
DCB mit einer Zusatzbeschaltung zu versehen. Die Zusatzbeschal-
tung muss so nahe wie möglich am Motor angebaut werden.
Die Zusatzbeschaltung muss nach folgenden Elektroschema und
den darin definierten Bauteilen aufgebaut sein, um eine Dämpfung
in der geforderten Grösse zu erreichen.
Fig. 8: Zusatzbeschaltung
Montage und Anschluss
