Installation

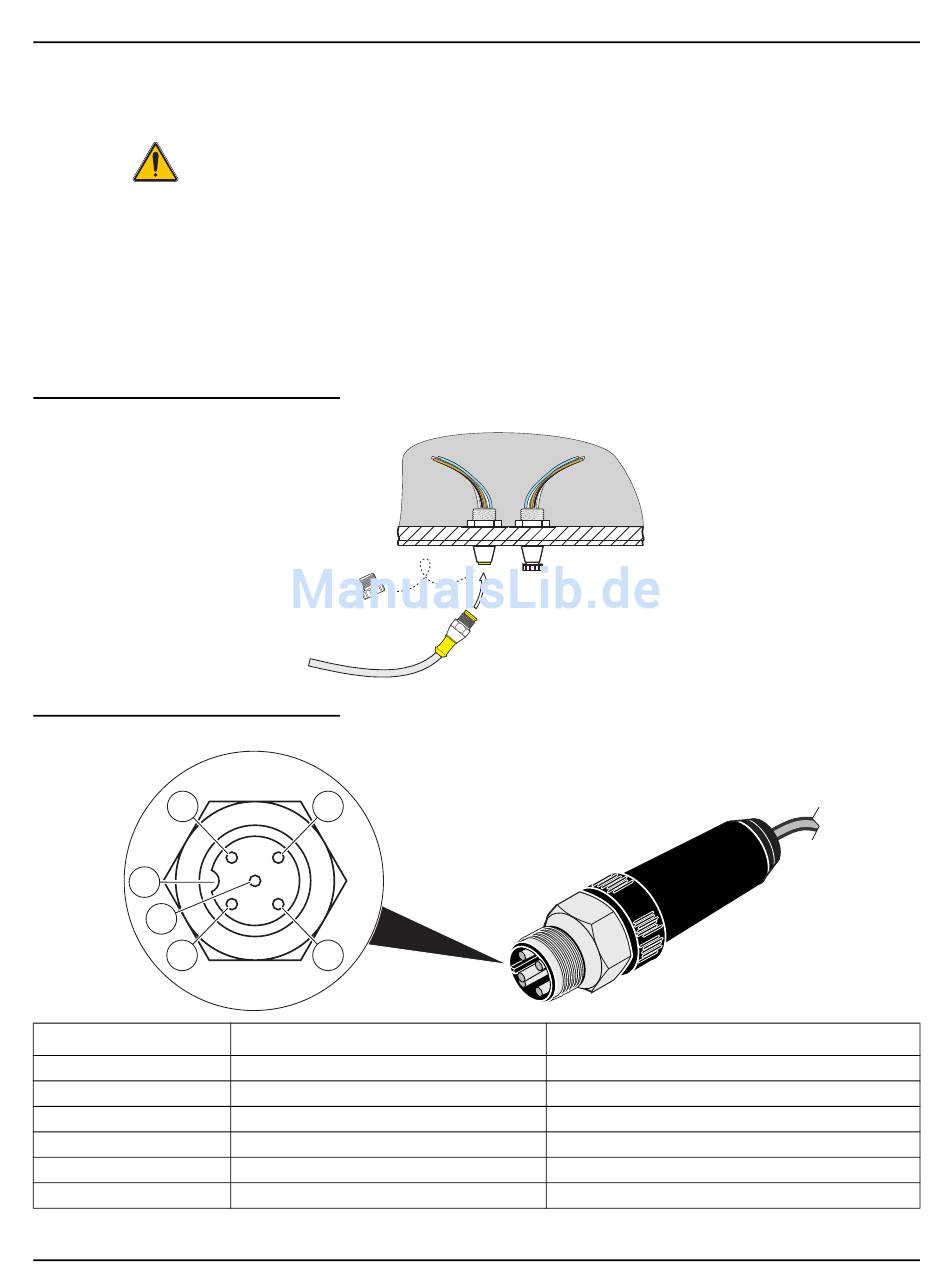

3.3 Sensorkabel anschließen
Abb. 4
Anschluss des Sensorsteckers an den Controller
Abb. 5
Sensorstecker Pin-Belegung
1
6
5
4
Nummer
1
2
3
4
5
6
14
VORSICHT
Verlegen Sie Kabel und Schläuche stets stolperfrei und ohne Knick.
1. Schrauben Sie die Schutzkappen an der Controllerbuchse und an dem
Kabelstecker ab und bewahren Sie sie auf.
2. Achten Sie auf die Führung im Stecker und schieben Sie den Stecker in die
Buchse.
3. Schrauben Sie die Mutter handfest.
Hinweis: Verlängerungskabel sind in verschiedenen Längen erhältlich (siehe
Ersatzteile und Zubehör, auf der Seite
Maximale Gesamtkabellänge 100 m (328 ft).
2
3
Beschreibung
+12 VDC
Masse
Daten (+)
Daten (–)
Schirm
Führung
29).
Kabelfarbe
braun
schwarz
blau
weiß
Schirm (grau)
–
Kapitel 7,
