Medion MD 15501 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für MD 15501:
- Bedienungsanleitung (192 Seiten) ,
- Bedienungsanleitung (230 Seiten) ,
- Bedienungsanleitung (52 Seiten)
Verwandte Anleitungen für Medion MD 15501
Inhaltszusammenfassung für Medion MD 15501

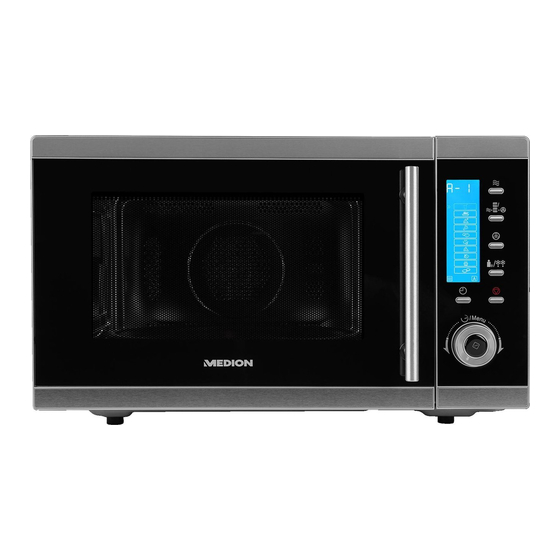

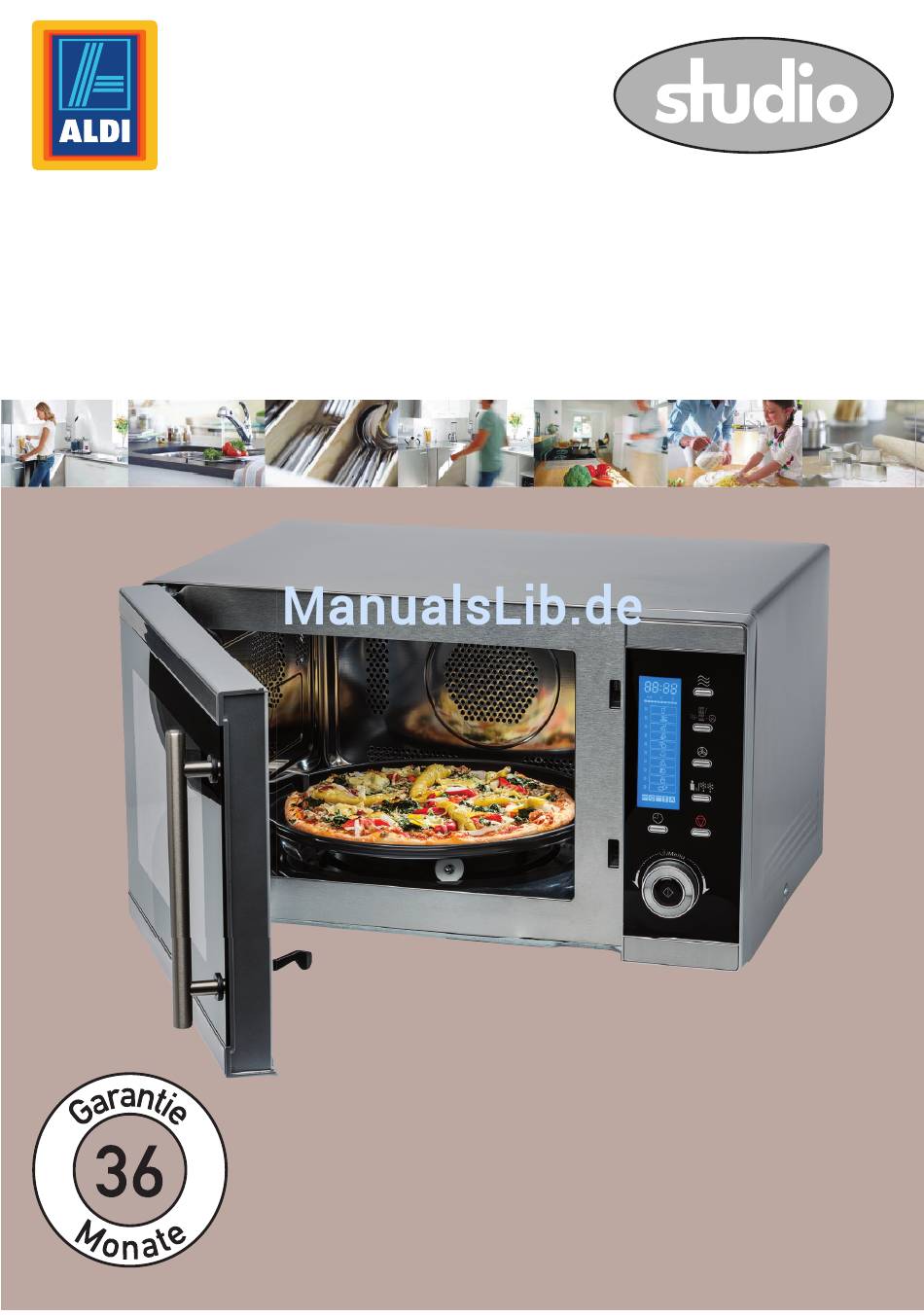

- Seite 1 Bedienungsanleitung EDELSTAHL-MIKROWELLE 4 IN 1 MIT DOPPELGRILL UND HEISSLUFT MD 15501...
- Seite 2 Anforderungen sind in den Unfallvorschriften der Be- rufsgenossenschaften, den DIN-Normen und Europäische Normen oder anderen allgemein anerkannten Regeln der Technik dargestellt. Konformitätsinformation Hiermit erklärt die Medion AG, dass das Produkt MD 15501 mit den folgenden europäischen Anforderungen übereinstimmt: • EMV-Richtlinie 2004/108/EG •...
- Seite 3 Display Anzeige der Uhrzeit/Dauer des Kochprogramms oder des Ge- wichts Gewichtanzeige in Gramm °C Automatikprogramm A-1: Getränke Automatikprogramm A-2: Nudeln Automatikprogramm A-3: Gefrorene Pizza Automatikprogramm A-4: Gemüse Automatikprogramm A-5: Kartoffeln Automatikprogramm A-6: Aufwärmen Automatikprogramm A-7: Frische Pizza 10) Automatikprogramm A-8: Hähnchen 11) Automatikprogramm A-9: Kartoffelgratin...
-
Seite 4: Geräteübersicht
Geräteübersicht Teilebezeichnung Sichtfenster Drehteller Oberer Grill Abdeckung des Magnetrons NICHT ENTFERNEN! Beleuchtung Netzkabel Bedienfeld Türverriegelung Antriebsachse 10) Unterer Grill 11) Grillrost Bedienelemente Display: Anzeige von Garzeit, Leistung, Betriebszustand und Uhrzeit Uhr oder Timer eingeben Drehen: Autoprogramme, Garzeit ein- geben; Drücken: Eingabe bestätigen, Pro- gramm starten Eingabe löschen oder Gerät zurück setzen... -
Seite 5: Zu Dieser Anleitung
Bedienungsanleitung beschrieben sind.Halten Sie diese Bedienungsanleitung stets griffbereit und bewahren diese gut auf, um sie bei einer Veräußerung dem neuen Besitzer weitergeben zu kön- nen! Lieferumfang • Mikrowellenherd MD 15501 • Drehteller • Grillrost • Bedienungsanleitung und Garantiedokumente... -
Seite 6: Inhaltsverzeichnis
Inhalt Zu dieser Anleitung ..............5 1.1. In dieser Anleitung verwendete Symbole und Signalwörter ..............5 Bestimmungsgemäßer Gebrauch ..........6 Sicherheitshinweise ..............7 3.1. Nicht zugelassener Personenkreis ........7 3.2. Aufstellung und elektrischer Anschluss ......7 3.3. Inbetriebnahme und Gebrauch ........8 3.4. Störungen ..............11 Über Mikrowellen ...............13 4.1. - Seite 7 Rezepte ..................32 8.1. Muffins ................32 8.2. Frikadellen ..............33 8.3. Aufbacken von Tiefkühlfertigbrötchen ......33 8.4. Kartoffelgratin ..............34 8.5. Fettfreier Biskuitkuchen ..........35 8.6. Biskuitkuchen ..............36 8.7. Kuchen .................37 Reinigung und Pflege ..............38 Außerbetriebnahme ..............39 Fehlerbehebung .................39 Entsorgung .................40 Technische Daten ...............40 Konformitätsinformation ............41 Impressum .................41 4 von 42...
-
Seite 8: Zu Dieser Anleitung
1. Zu dieser Anleitung Lesen Sie vor Inbetriebnahme die Sicherheitshinwei- se aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung. Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weiter geben, händigen Sie unbedingt auch diese Anleitung und die Garantiekarte aus. -
Seite 9: Bestimmungsgemäßer Gebrauch
Aufzählungspunkt / Information über Ereignisse während der • Bedienung Auszuführende Handlungsanweisung 2. Bestimmungsgemäßer Gebrauch Dieses Gerät darf nur zum Erwärmen von dafür geeigneten Lebensmitteln in geeigneten Behältnissen und Geschirr ver- wendet werden. Das Mikrowellenkochgerät ist für die Er- wärmung von Speisen und Getränken bestimmt. Trocknen von Speisen oder Kleidung und Erwärmung von Heizkis- sen, Hausschuhen, Schwämmen, feuchten Putzlappen und Ähnlichem kann zu Verletzungen, Entzündungen oder Feu-... -
Seite 10: Sicherheitshinweise
• Nutzen Sie das Gerät nicht unter extremen Umgebungs- bedingungen. 3. Sicherheitshinweise 3.1. Nicht zugelassener Personenkreis • Bewahren Sie das Gerät und das Zubehör an einem für Kinder unerreichbaren Platz auf. • Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensori- schen oder mentalen Fähigkeiten oder Mangel an Erfah- rung und/oder Wissen benutzt werden, wenn sie be-... -
Seite 11: Inbetriebnahme Und Gebrauch
aufgestellt werden, die das Eigengewicht des Geräts samt dem Höchstgewicht der darin zubereiteten Nah- rungsmittelmenge tragen kann. Stellen Sie die Mikrowelle nur in einem geschützten trockenen Raum auf. • Stellen Sie keine Gegenstände auf die Mikrowelle, da die- se im Betrieb heiß wird. Für eine ausreichende Belüftung muss nach oben ein Abstand von 30 cm und an beiden . - Seite 12 ren Oberflächen sowie die Heizelemente im Inneren des Geräts sehr heiß werden. Es besteht Verbrennungsgefahr. Kleine Kinder fernhalten. • WARNUNG! Wenn Sie das Gerät im Kombibetrieb oder im Grillbetrieb betreiben, dürfen Kinder wegen der vor- kommenden Temperaturen das Gerät nur unter Aufsicht von Erwachsenen benutzen.
- Seite 13 nenwand des Gerätes berührt, um Funkenschlag zu ver- meiden. • Der Drehteller wird nach einem Garvorgang mit Grill sehr heiß! Benutzen Sie daher unbedingt Topflappen oder hit- zebeständige Handschuhe, wenn Sie ihn aus dem Gar- raum entnehmen. • Verwenden Sie nur mikrowellengeeignetes Geschirr. Ach- ten Sie beim Geschirrkauf auf Kennzeichnungen wie „mi- krowellengeeignet“...
-
Seite 14: Störungen
Netzkabel am Stecker aus der Steckdose. • Lassen Sie ein defektes Gerät umgehend von einer qua- lifizierten Fachwerkstatt in Stand setzen. Wenn die Netz- anschlussleitung dieses Gerätes beschädigt wird, muss sie durch das Medion Service-Center oder eine ähnlich 11 von 42... - Seite 15 Sie das Gerät auf keinen Fall in Betrieb nehmen. Lassen Sie das Gerät durch eine dafür quali- fizierte Fachwerkstatt in Stand setzen oder wenden Sie sich an den Medion-Service, um Gefährdungen zu ver- meiden. • WARNUNG! Versuchen Sie auf keinen Fall, ein Geräteteil selbst zu öffnen und/oder zu reparieren.
-
Seite 16: Über Mikrowellen
4. Über Mikrowellen Mikrowellen sind hochfrequente elektromagnetische Wellen, die eine Er- wärmung Ihrer Speisen in dem Garinnenraum bewirken. Mikrowellen er- hitzen alle nicht metallischen Gegenstände. Benutzen Sie deshalb keine metallischen Gegenstände im Mikrowellenbetrieb. Diese Erwärmung ge- schieht umso besser, je mehr Wasser sich in den Lebensmitteln befindet. Um eine optimale Verteilung der Wärme zu erlangen, lassen Sie fertig er- hitzte Gerichte ein bis zwei Minuten in der Mikrowelle zum Nachgaren ste- hen. -
Seite 17: Kochen Und Garen Mit Der Mikrowelle
5. Kochen und Garen mit der Mikrowelle 5.1. Allgemeine Hinweise • Um die Nahrungsmittel zum Garen richtig einzufüllen und anzuordnen, bringen Sie die dicksten Stücke am äußeren Rand unter. • Beachten Sie die genaue Koch- oder Garzeit. • Wählen Sie die kürzeste angegebene Koch- oder Garzeit und verlän- gern Sie sie bei Bedarf. -
Seite 18: Bedingt Geeignete Materialien
ACHTUNG Verwenden Sie im Grill-/Heißluft-Kombibetrieb kei- ne Gefäße aus Porzellan, Keramik oder Kunststoff, so- wie Abdeckfolien. Die Materialien könnten aufgrund der großen Hitze brechen oder sich verformen bzw. ver- schmoren. 5.3. Bedingt geeignete Materialien • Steingut und Keramik. Verwenden Sie Tongefäße nur zum Auftauen und bei kurzen Garzeiten, da es sonst aufgrund des Luft- und Wasser- gehaltes zu Rissen im Ton kommen kann. -
Seite 19: Übersicht Der Geeigneten Materialien
HINWEIS Um zu prüfen, ob ein Geschirr für den Gebrauch in der Mikro- welle geeignet ist, geben Sie etwas Wasser in das Behältnis und stellen es dann in die Mikrowelle. Drücken Sie 2x auf die Taste . Das Gerät läuft nun im Mikrowellenbetrieb für 1 Minute. Wenn Sie feststellen, dass das Gefäß... -
Seite 20: Vor Dem Ersten Gebrauch
Beulen oder Dellen vorhanden sind. Falls irgendeine Beschädi- gung vorliegt, nehmen Sie die Mikrowelle nicht in Betrieb, son- dern wenden Sie sich in dem Fall an den Medion-Service. • Stellen Sie die Mikrowelle nicht in der Nähe von Wärmequellen, an ei- nem Ort, an dem Nässe oder hohe Feuchtigkeit auftritt oder in der... -
Seite 21: Zubehör Einsetzen
nuten einzustellen. Drücken Sie die Taste erneut, um den Heizvorgang zu starten. HINWEIS Bei diesem ersten Aufheizen kann es zu einer leichten Geruchs- bildung kommen. Die Dämpfe sind unschädlich und verschwin- den nach kurzer Zeit. Sorgen Sie für eine ausreichende Belüftung z. -
Seite 22: Kindersicherung
7.2. Kindersicherung Drücken Sie die Taste und halten Sie sie für 3 Sekunden gedrückt. Ein Piepton ertönt, und im Display erscheint ein Schlosssymbol. Die Tasten und der Regler der Mikrowelle haben nun keine Funktion. Um die Kindersicherung zu deaktivieren, drücken Sie die Taste halten Sie sie wiederum für 3 Sekunden gedrückt, bis ein Piepton er- tönt und die Anzeige der Kindersicherung erlischt. -
Seite 23: Ende Des Garvorgangs
Taste Anzeige im Display Leistung (Watt) drücken 10 x 90 W 11 x Bestätigen Sie die Wahl durch Druck auf die Taste . Drehen Sie den Regler , um die gewünschte Garzeit in folgenden Zeitintervallen einzustellen. Die längste Koch-/Garzeit beträgt 95 Minu- ten. -
Seite 24: Automatisches Auftauen Nach Gewicht
(900 Watt) im Mikrowellenbetrieb gestartet. Um die Kochzeit zu erhöhen, drücken Sie die Taste zügig mehrmals: 1 x drücken: 0:30 Minuten; 2 x drücken: 1:00 Minuten; 3 x drücken: 1:30 Minuten; 4 x drücken: 2:00 Minuten usw. bis maximal 95 Minuten. ... -
Seite 25: Grillbetrieb
Drehen Sie den Regler, um die gewünschte Zeit einzustellen. Drücken Sie die Taste , um das Auftauen zu beginnen. HINWEIS Drehen Sie nach Möglichkeit die Speise nach der Hälfte der ab- gelaufenen Zeit auf die andere Seite, um das Auftauen zu opti- mieren (siehe „7.3.2. -
Seite 26: Heißluft
re Seite, um das Garen zu optimieren (siehe „7.3.2. Programm unterbre- chen“ auf Seite 20). Danach drücken Sie erneut die Taste , um das Programm fortzusetzen. 7.8. Heißluft In der Betriebsart Heißluft zirkuliert die heiße Luft im Innenraum. Heißluft ist besonders zum Zubereiten von Aufläufen oder knusprigen Lebensmit- teln zu empfehlen. -
Seite 27: Automatisches Kochen Und Garen
führt. Bei allen Programmen beträgt die maximale Kochzeit jeweils 95 Minuten. Drücken Sie die Taste ein- oder mehrmals und wählen Sie die Programmvariante aus. Folgende Programmvarianten stehen Ihnen zur Verfügung: HINWEIS Nach dem ersten Drücken der Taste kann das Programm auch mit dem Regler ausgewählt werden. -
Seite 28: Autoprogramm Einstellen
Betriebsarten Anzeige im Dis- Programm Oberer / un- Mikrowelle Heißluft play terer Grill Getränke Nudeln Gefrorene Piz- Gemüse Kartoffeln Aufwärmen Frische Pizza Hähnchen Kartoffelgratin A-10 Frikadelle 7.10.1. - Seite 29 Programm Gewichtsintervalle 150g 300g 450g Gefrorene Pizza 100g 200g 300g 400g 500g Gemüse Kartoffeln (200g-Portion) 200g 300g 400g 500g 600g Aufwärmen 150g 300g 450g Frische Pizza 800g 1000g 1200g 1400g Hähnchen 1200g Kartoffelgratin A-10 Frikadelle (125g-Portion) Drücken Sie die Taste , um den Garvorgang zu starten. Wenn das Gericht nicht richtig durchgegart ist, garen Sie es noch einmal ein paar Minuten mit dem Mikrowellen- oder Grillprogramm nach.
-
Seite 30: Programm A-1: Getränke
HINWEIS: In der Betriebsarten Heißluft und Grill und in einigen Automatik- programmen bleibt nach Beendigung des Garvorgangs der Lüf- ter u. U. noch einige Zeit eingeschaltet. Dadurch kühlt das Ge- rät schneller ab. Nachdem das Gerät ausreichend abgekühlt ist, schaltet der Lüfter automatisch ab. 7.10.2. -
Seite 31: Programm A-4: Gemüse
Legen Sie die Pizza auf den mitgelieferten Drehteller. Wählen Sie die Einstellungen 150g, 300g oder 450g entsprechend des Gewichts der Pizza. Starten Sie das Programm für gefrorene Pizza. Falls die Pizza nach dem Auftauen und Erwärmen nicht heiß genug sein sollte, starten Sie anschließend einen weiteren Garvorgang mit Mikrowel- lenleistung (wie ab Seite 19 beschrieben). -
Seite 32: Programm A-8: Hähnchen
Wählen Sie die Einstellungen von 200g bis 600g entsprechend der Menge des Gerichtes. Starten Sie das Programm zum Aufwärmen. Falls das Gericht nach dem Garen noch nicht heiß genug sein sollte, star- ten Sie anschließend einen weiteren Garvorgang mit Mikrowellenleistung (wie ab Seite 19 beschrieben). - Seite 33 Falls das Hähnchen nach dem Programm noch nicht gar oder gebräunt genug sein sollte, starten Sie anschließend einen weiteren Garvorgang mit der Kombibetriebsart C-4 Mikrowelle + Doppelgrill (wie ab Seite 23 be- schrieben). 7.10.10. Programm A-9: Kartoffelgratin Dieses Programm läuft unter Verwendung von Mikrowellen- und Heißluft- leistung ab.
-
Seite 34: Timer
7.11. Timer Das Gerät kann nach Ablauf einer definierten Dauer ein Signal ertönen lassen. Diese Funktion können Sie z. B. als Eieruhr verwenden. Drücken Sie die Taste Drehen Sie den Regler, bis die gewünschte Dauer bis zum Signalton eingestellt ist. -
Seite 35: Rezepte
8. Rezepte 8.1. Muffi ns Zutaten Anzahl der Kuchen 10 bis 20 bis 30 bis 40 bis Backmargarine mit 80% Fettgehalt oder 170 g 225 g 340 g 450 g gesalzene Butter Kristallzucker (max. 170 g 225 g 340 g 450 g Körnung 0,3 mm) Eier (55 g bis 60 g mit... -
Seite 36: Frikadellen
8.2. Frikadellen Formen Sie je ca. 125g Rinderhackfleisch zu einer Frikadelle (Durchmesser ca. 75mm, Höhe ca. 35mm). Verteilen Sie die Frikadellen gleichmäßig direkt auf dem Drehtel- ler. Zubereitung Das beste Ergebnis erzielen Sie durch Einstellung des Autopro- gramms A-10 (Frikadellen). -
Seite 37: Kartoffelgratin
8.4. Kartoffelgratin Ein rundes Geschirr ohne Deckel, mit einer Höhe von 5 bis 6 cm und ei- nem Durchmesser von ca. 22 cm. Zutaten • 750 g festkochende geschälte Kartoffeln • 300 g Sahne • 100 g geriebener Käse mit einem Fettgehalt von 25% bis 30 % Fett i. -
Seite 38: Fettfreier Biskuitkuchen
8.5. Fettfreier Biskuitkuchen Zutaten • 100 g weißes Weizenmehl ohne Triebmittel • 100 g Maismehl • 3 g Backpulver • 150 g Streuzucker (max. Körnung 0,3mm) • 3 Eier (55 - 60 g mit Schale) • 30 ml warmes Wasser (ca. 45°C) Zubereitung ... -
Seite 39: Biskuitkuchen
8.6. Biskuitkuchen Zutaten • 170 g feines Weizenmehl mit niedrigem Glutengehalt • 170 g weißer Streuzucker • 10 g Backpulver • 100 g Wasser • 50 g Margarine mit einem Fettgehalt von ca. 80% • 2 – 3 Eier (125 g verquirltes Ei) •... -
Seite 40: Kuchen
8.7. Kuchen Zutaten • 250 g feines Weizenmehl mit niedrigem Glutengehalt • 250 g weißer Streuzucker • 15 g Backpulver • 150 g Wasser • 75 g Margarine mit einem Fettgehalt von ca. 80% • 3 – 4 Eier (185 g verquirltes Ei) •... -
Seite 41: Reinigung Und Pflege
9. Reinigung und Pfl ege Mangelhafte Sauberkeit des Geräts kann zu einer Zerstörung der Gerä- teoberflächen führen, die ihrerseits die Gebrauchsdauer beeinflusst und möglicherweise zu gefährlichen Situationen führt. Reinigen Sie die Mikro- welle daher regelmäßig und entfernen Sie sämtliche Nahrungsreste. •... -
Seite 42: Außerbetriebnahme
Gründlich auswischen und mit einem weichen Tuch trocken wischen. • Wenn die Lampe in der Mikrowelle ersetzt werden muss, wenden Sie sich an eine dafür qualifizierte Fachwerkstatt oder den Medion-Service. 10. Außerbetriebnahme Wenn der Garvorgang beendet ist und die Uhrzeit im Display erscheint, öffnen Sie die Tür und entnehmen Sie das Gargut. -
Seite 43: Entsorgung
12. Entsorgung Gerät Am Ende der Lebensdauer des Geräts stellen Sie bitte sicher, dass das Gerät umweltgerecht entsorgt wird. Dies kann z. B. über eine örtliche Sammelstelle für Altgeräte erfolgen. Erkundi- gen Sie sich bei Ihrer örtlichen Verwaltungsstelle über die Ent- sorgungsmöglichkeiten vor Ort. -
Seite 44: Konformitätsinformation
14. Konformitätsinformation Hiermit erklärt die Medion AG, dass das Produkt MD 15501 mit den folgenden europäischen Anforderungen überein- stimmt: • EMV-Richtlinie 2004/108/EG • Niederspannungsrichtlinie 2006/95/EG • Öko-Design Richtlinie 2009/125/EG • RoHS-Richtlinie 2011/65/EU. Vollständige Konformitätserklärungen sind erhältlich unter www.medion. com/conformity. 15. Impressum Copyright ©... - Seite 45 42 von 42...
- Seite 46 Garantie EDELSTAHL-MIKROWELLE 4 IN 1 MD 15501 Die Garantiezeit beträgt drei Jahre und be- ginnt am Tag des Kaufs. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Während der Garantiezeit können defekte Geräte unfrei an die u. a. Serviceadresse ge- sandt werden.
-
Seite 47: Garantiekarte
Garantiekarte Im Garantiefall sorgfältig ausfüllen und unbedingt mit dem Gerät und dem Kassenbon einsenden. Gültig für 3 Jahre ab Verkaufsdatum / Poststempel. Artikel: Edelstahl-Mikrowelle 4 in 1 MD 15501 Mängelangabe: __________________________________________________ ________________________________________________________________ ________________________________________________________________ gekauft bei (Kassenbon beilegen): _____________________________________________ Datum des Kaufs: ________________________________________________ MTC - Medion Technologie Center Freiherr-vom-Stein-Straße 131... - Seite 48 VIII/25/14...
