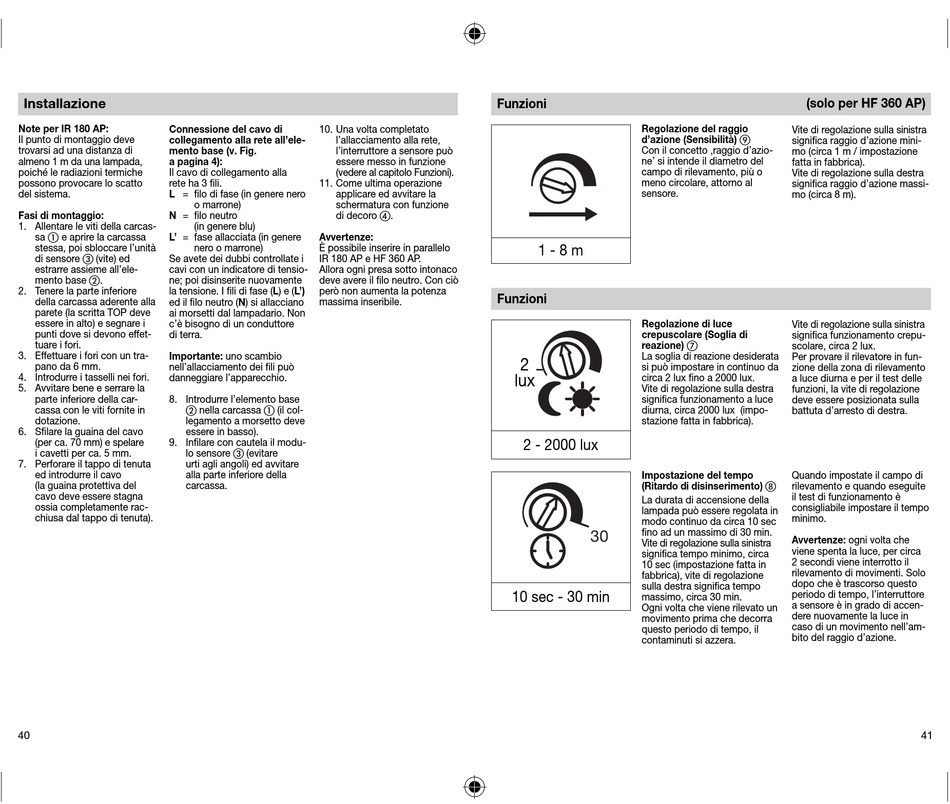

Installazione

Note per IR 180 AP:
Connessione del cavo di
Il punto di montaggio deve
collegamento alla rete all'ele-
trovarsi ad una distanza di
mento base (v. Fig.
almeno 1 m da una lampada,
a pagina 4):
poiché le radiazioni termiche
Il cavo di collegamento alla
possono provocare lo scatto
rete ha 3 fi li.
del sistema.
L = fi lo di fase (in genere nero
o marrone)
Fasi di montaggio:
N = fi lo neutro
1. Allentare le viti della carcas-
(in genere blu)
sa
e aprire la carcassa
L' = fase allacciata (in genere
stessa, poi sbloccare l'unità
nero o marrone)
di sensore
(vite) ed
Se avete dei dubbi controllate i
estrarre assieme all'ele-
cavi con un indicatore di tensio-
mento base
.
ne; poi disinserite nuovamente
2. Tenere la parte inferiore
la tensione. I fi li di fase (L) e (L')
della carcassa aderente alla
ed il fi lo neutro (N) si allacciano
parete (la scritta TOP deve
ai morsetti dal lampadario. Non
essere in alto) e segnare i
c'è bisogno di un conduttore
punti dove si devono effet-
di terra.
tuare i fori.
3. Effettuare i fori con un tra-
Importante: uno scambio
pano da 6 mm.
nell'allacciamento dei fi li può
4. Introdurre i tasselli nei fori.
danneggiare l'apparecchio.
5. Avvitare bene e serrare la
parte inferiore della car-
8. Introdurre l'elemento base
cassa con le viti fornite in
dotazione.
legamento a morsetto deve
6. Sfi lare la guaina del cavo
essere in basso).
(per ca. 70 mm) e spelare
9. Infi lare con cautela il modu-
i cavetti per ca. 5 mm.
lo sensore
7. Perforare il tappo di tenuta
urti agli angoli) ed avvitare
ed introdurre il cavo
alla parte inferiore della
(la guaina protettiva del
carcassa.
cavo deve essere stagna
ossia completamente rac-
chiusa dal tappo di tenuta).
40
10. Una volta completato
l'allacciamento alla rete,
l'interruttore a sensore può
essere messo in funzione
(vedere al capitolo Funzioni).
11. Come ultima operazione
applicare ed avvitare la
schermatura con funzione
di decoro
Avvertenze:
È possibile inserire in parallelo
IR 180 AP e HF 360 AP.
Allora ogni presa sotto intonaco
deve avere il fi lo neutro. Con ciò
però non aumenta la potenza
massima inseribile.
nella carcassa
(il col-
(evitare
Funzioni
.
1 - 8 m
Funzioni
2
2
LUX
lux
2 - 2000 lux
10 sec - 30 min
Regolazione del raggio
d'azione (Sensibilità)
Con il concetto ‚raggio d'azio-
ne' si intende il diametro del
campo di rilevamento, più o
meno circolare, attorno al
sensore.
Regolazione di luce
crepuscolare (Soglia di
reazione)
La soglia di reazione desiderata
si può impostare in continuo da
circa 2 lux fi no a 2000 lux.
Vite di regolazione sulla destra
signifi ca funzionamento a luce
diurna, circa 2000 lux (impo-
stazione fatta in fabbrica).
Impostazione del tempo
(Ritardo di disinserimento)
La durata di accensione della
lampada può essere regolata in
modo continuo da circa 10 sec
fi no ad un massimo di 30 min.
30
Vite di regolazione sulla sinistra
signifi ca tempo minimo, circa
10 sec (impostazione fatta in
fabbrica), vite di regolazione
sulla destra signifi ca tempo
massimo, circa 30 min.
Ogni volta che viene rilevato un
movimento prima che decorra
questo periodo di tempo, il
contaminuti si azzera.
(solo per HF 360 AP)
Vite di regolazione sulla sinistra
signifi ca raggio d'azione mini-
mo (circa 1 m / impostazione
fatta in fabbrica).
Vite di regolazione sulla destra
signifi ca raggio d'azione massi-
mo (circa 8 m).
Vite di regolazione sulla sinistra
signifi ca funzionamento crepu-
scolare, circa 2 lux.
Per provare il rilevatore in fun-
zione della zona di rilevamento
a luce diurna e per il test delle
funzioni, la vite di regolazione
deve essere posizionata sulla
battuta d'arresto di destra.
Quando impostate il campo di
rilevamento e quando eseguite
il test di funzionamento è
consigliabile impostare il tempo
minimo.
Avvertenze: ogni volta che
viene spenta la luce, per circa
2 secondi viene interrotto il
rilevamento di movimenti. Solo
dopo che è trascorso questo
periodo di tempo, l'interruttore
a sensore è in grado di accen-
dere nuovamente la luce in
caso di un movimento nell'am-
bito del raggio d'azione.
