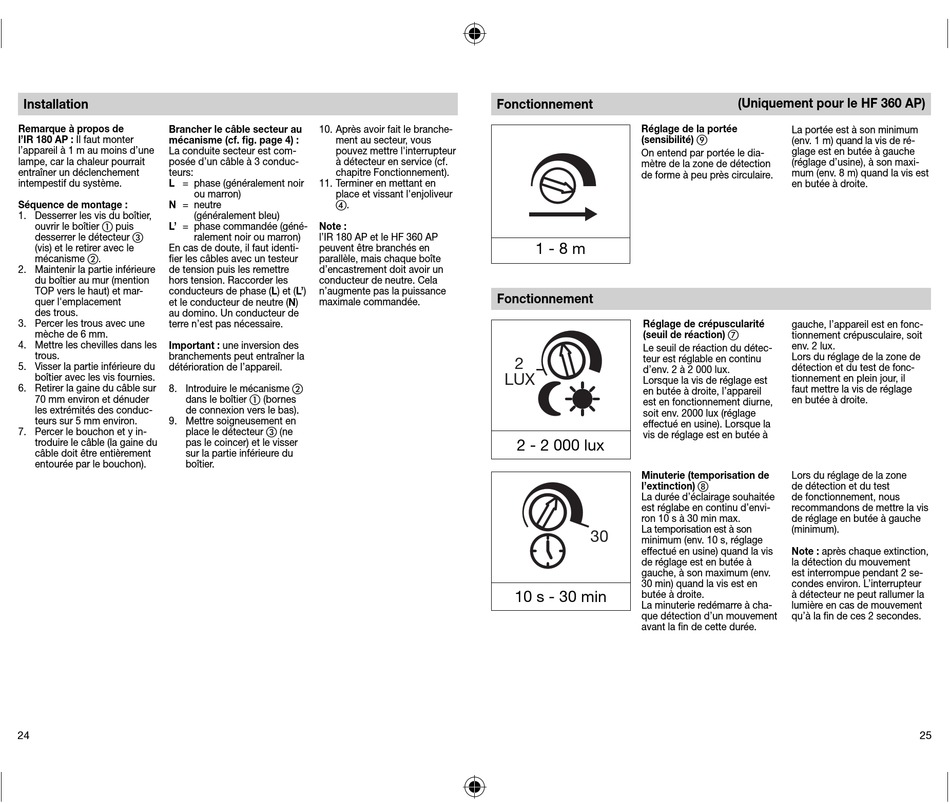

Installation
Remarque à propos de Brancher le câble secteur au
l'IR 180 AP : Il faut monter
mécanisme (cf. fi g. page 4) :
l'appareil à 1 m au moins d'une La conduite secteur est com-
lampe, car la chaleur pourrait posée d'un câble à 3 conduc-
entraîner un déclenchement teurs:
intempestif du système. L = phase (généralement noir
ou marron)
Séquence de montage : N = neutre
1. Desserrer les vis du boîtier, (généralement bleu)
ouvrir le boîtier puis L' = phase commandée (géné-
desserrer le détecteur ralement noir ou marron)
(vis) et le retirer avec le
En cas de doute, il faut identi-
mécanisme . fi er les câbles avec un testeur
2. Maintenir la partie inférieure de tension puis les remettre
du boîtier au mur (mention hors tension. Raccorder les
TOP vers le haut) et mar- conducteurs de phase (L) et (L')
quer l'emplacement
et le conducteur de neutre (N)
des trous. au domino. Un conducteur de
3. Percer les trous avec une terre n'est pas nécessaire.
mèche de 6 mm.
4. Mettre les chevilles dans les Important : une inversion des
trous.
branchements peut entraîner la
5. Visser la partie inférieure du détérioration de l'appareil.
boîtier avec les vis fournies.
6. Retirer la gaine du câble sur 8. Introduire le mécanisme
70 mm environ et dénuder dans le boîtier
les extrémités des conduc-
de connexion vers le bas).
teurs sur 5 mm environ. 9. Mettre soigneusement en
7. Percer le bouchon et y in- place le détecteur
troduire le câble (la gaine du pas le coincer) et le visser
câble doit être entièrement
sur la partie inférieure du
entourée par le bouchon). boîtier.
24
10. Après avoir fait le branche-
ment au secteur, vous
pouvez mettre l'interrupteur
à détecteur en service (cf.
chapitre Fonctionnement).
11. Terminer en mettant en
place et vissant l'enjoliveur
.
Note :
l'IR 180 AP et le HF 360 AP
peuvent être branchés en
parallèle, mais chaque boîte
d'encastrement doit avoir un
conducteur de neutre. Cela
n'augmente pas la puissance
maximale commandée.
(bornes
(ne
Fonctionnement
Réglage de la portée
(sensibilité)
On entend par portée le dia-
mètre de la zone de détection
de forme à peu près circulaire.
1 - 8 m
Fonctionnement
Réglage de crépuscularité
(seuil de réaction)
Le seuil de réaction du détec-
teur est réglable en continu
2
d'env. 2 à 2 000 lux.
LUX
Lorsque la vis de réglage est
en butée à droite, l'appareil
est en fonctionnement diurne,
soit env. 2000 lux (réglage
effectué en usine). Lorsque la
vis de réglage est en butée à
2 - 2 000 lux
Minuterie (temporisation de
l'extinction)
La durée d'éclairage souhaitée
est réglabe en continu d'envi-
ron 10 s à 30 min max.
La temporisation est à son
30
minimum (env. 10 s, réglage
effectué en usine) quand la vis
de réglage est en butée à
gauche, à son maximum (env.
30 min) quand la vis est en
butée à droite.
10 s - 30 min
La minuterie redémarre à cha-
que détection d'un mouvement
avant la fi n de cette durée.
(Uniquement pour le HF 360 AP)
La portée est à son minimum
(env. 1 m) quand la vis de ré-
glage est en butée à gauche
(réglage d'usine), à son maxi-
mum (env. 8 m) quand la vis est
en butée à droite.
gauche, l'appareil est en fonc-
tionnement crépusculaire, soit
env. 2 lux.
Lors du réglage de la zone de
détection et du test de fonc-
tionnement en plein jour, il
faut mettre la vis de réglage
en butée à droite.
Lors du réglage de la zone
de détection et du test
de fonctionnement, nous
recommandons de mettre la vis
de réglage en butée à gauche
(minimum).
Note : après chaque extinction,
la détection du mouvement
est interrompue pendant 2 se-
condes environ. L'interrupteur
à détecteur ne peut rallumer la
lumière en cas de mouvement
qu'à la fi n de ces 2 secondes.
