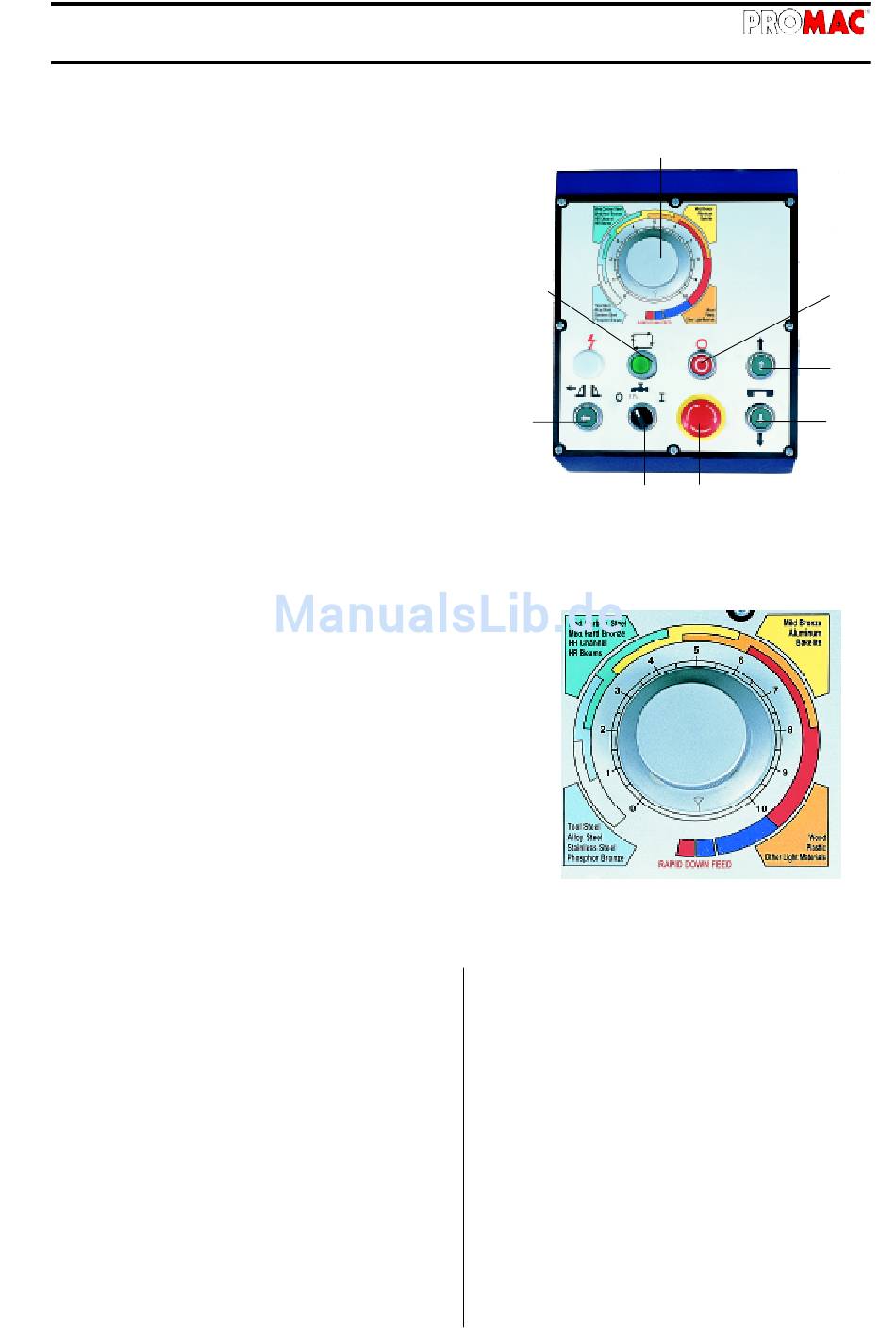

Bedienungselemente
Steuerpult
A. Kontrollleuchte, leuchtet bei Betrieb der Maschine.
B. Startdrücker, ein Druck darauf startet die Maschine.
C. Stopdrücker, ein Druck darauf stopt die Maschine.
D. Not-/Ausschalter, Druck darauf stopt die ganze
Maschine.
E. Hubschalter, Druck darauf hebt den Sägearm.
F.
Senkschalter, Druck darauf senkt den Sägearm.
H. Absenkregulierschalter, reguliert die Senkge-
schwindigkeit des Sägearmes.
Absenkregulierung - Drehschalter
A. Blaue Zone. Chromstähle, Werkzeugstähle,
Phosphorlegierte Bronze.
B. Grüne Zone. Mittelharte Stähle und Bronze, Profil
stahl.
C. Gelbe Zone. Weiche Stähle und Bronze, Aluminium,
Bakelite.
D. Orange Zone. Weiche Materialien, Kunststoffe etc.
D. Rote Zone. Schnelle Absenkung zu Einstellungen.
Vorkehrungen vor Inbetriebnahme
1. Die Banddrehrrichtung kontrollieren.
2. Kontrollieren, dass das Band korrekt gespannt ist
(2000kg).
3. Sägebandspiel von 0.08 bis 0.13mm bei den
Bandführungen kontrollieren.
4. Kontrollieren dass der Sägebandrücken auf den
Gegenlagern liegt.
5. Den Bandführungshalter so nah wie möglich ans
Werkstück stellen.
6. Die Sägeband- und Absenkgeschwindigkeit dem
Werkstück entsprechend einstellen.
H
B
A
I
G
B
A
7. Das Werkstück gut im Spannstock befestigen.
8. Vor Start genügend Distanz zwischen Säge-
band und Werkstück lassen.
9. Sägestart nicht an scharfer Kante des Werk
stückes.
10.Beachten Sie, dass die Maschine richtig ge-
wartet ist. Beachten Sie das Kapitel: Wartung.
933VTS
C
E
F
D
C
D
9
