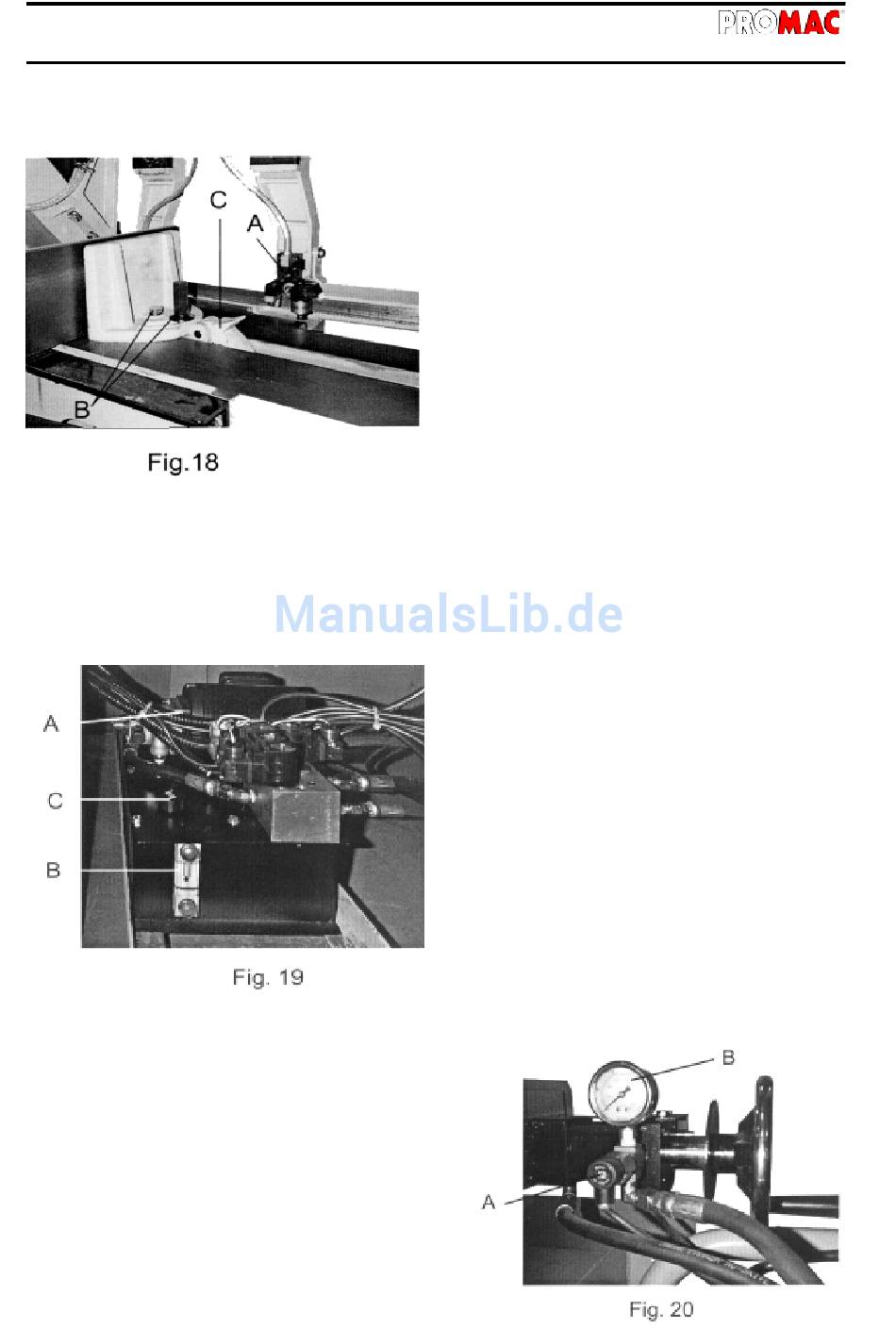

5. Die Hartmetallführungen so einstellen, dass ein
Spiel von 0.08mm zum Band vorhanden ist.
6. Die Schrauben (A Fig.18) festziehen.
7. Maschine in Betrieb nehmen.
Hydrauliksystem
Das Hydrauliksystem kontrolliert den Hub und die
Absenkung des Sägearmes sowie die Klemmung des
Spannstockes.
Hinweis: Das Hydauliköl muss rein sein, Verunreini-
gungen können die Funktion der Ventile beinträchtigen.
Zum Reinigen das Magnetvetil (A Fig.19) öffen, den
Filter demontieren und reinigen.
Um Hydrauliköl nachzufüllen die Einfüllschraube (C
Fig.19) öffnen und mit dem PROMAC Hydrauliköl (Art.
100383) nachfüllen, bis das Niveau (B Fig.19) erreicht
ist. Die Einfüllschraube (C Fig.19) montieren.
14
Hydraulisches Spannsystem
Das Spannsystem ist mit einer Sicherheitsvorrichtung
ausgerüstet. Ist kein Werkstück eingespannt oder die-
ses zuwenig geklemmt, kann der Sägevorgang nicht
vorgenommen werden. Bitte wie folgt vorgehen:
1. Die Maschine ans Stromnetz anschliessen.
2. Die Drucktaste (E Fig.2) drücken - den Sägearm
in die obere Ausgangstellung fahren.
3. Die Sicherungsklinke (C Fig.18) lösen und die
Spannbacke wegfahren.
4. Das Werkstück laden und an die feste Backe le-
gen.
5. Die verstellbare Spannbacke an das Werkstück
führen, darauf achten, dass die Sicherungsklinke
eingerastet ist.
6. Die Drucktaste (B Fig.2) drücken um den Säge-
vorgang zu starten.
Hinweis: Senkt sich der Sägearm nicht ab, ist das
Werkstück nicht genügend gespannt. Wie folgt vor-
gehen:
1. Die Spannbacke ans Werkstück stellen.
2. Die Drucktaste (I Fig.2) drücken um die Zahnstan-
ge des Spannstockes zu öffnen.
3. Die Drucktaste (B Fig.2) drücken um den Säge-
vorgang zu starten.
4. Senkt sich der Sägearm nicht ab, die Punkte 1
und 2 wiederholen.
Spanndruckeinstellung
Der hydraulische Druck wurde werkseitig auf 25kg ein-
gestellt. Dieser Druck ist für Werkstücke aus Voll-
material geeignet.
