Inhaltsverzeichnis SY-315 / L 1. UNFALLVERHÜTUNGS- UND SICHERHEITSVORSCHRIFTEN 1.1 Hinweise für die Bedienperson ........................ 4 1.2 Elektrische Maschinen nach der europäischen Norm CENELEC EN 60 204-1 (1992) ......4 1.3 Notfälle gemäß CENELEC EN 60 204-1 (1992) ..................4 2. ABMESSUNGEN, TRANSPORT, AUFSTELLUNG UND ABBAU DER MASCHINE ......4-5 2.1 Abmessungen der Maschine ........................
Seite 3
Table des matières SY-315 / L 1. PRÉVENTION DES ACCIDENTS ET CONSIGNES DE SECURITÉ ..........16 1.1 Consignes d’utilisation ............................16 1.2 Machines électriques conformes à la norme européenne CENELEC EN 60 204-1 (1992) ......16 1.3 Cas d’urgences conformément à la norme européenne CENELEC EN 60 204-1 (1992) ......16 2.
Kapitel 1 & 2 SY-315 / L Diese Maschine ist in Übereinstimmung mit den na- HINWEIS: Nach einer Notabschaltung muss die Ma- tionalen und europäischen Unfallverhütungsvorschrif- schine über einen speziellen Schalter neu eingeschaltet ten ausgelegt worden. Unsachgemäßer Gebrauch und/ werden. oder unsachgemäße Eingriffe in die Sicherheitsvor- richtungen entbinden den Hersteller von jeglicher Haf- ABMESSUNGEN, TRANSPORT, AUFSTELLUNG UND...
Kapitel 2 & 3 SY-315 / L 2.6 Abbau (aufgrund eines Defekts und/oder 3.3 Spannstock Veralterung) Der Spannstock ist für das sichere Spannen des Werkstückes. Er besteht aus dem verstellbarem Allgemeine Regeln Schlitten mit Schnellspannung und der "Antibrauen" Klemmung. Soll die Maschine dauerhaft abgebaut und/oder verschrot- tet werden, dann sind die zu entsorgenden Bestandteile wie folgt nach Art und Zusammensetzung zu trennen: Gusseisen- oder eisenhaltige Teile, die nur aus...
Kapitel 5 SY-315 / L EINRICHTEN DER MASCHINE Transport Die Maschine mit Stapler an den Montageplatz führen. Für die Montage des Maschinenfusses mit Sägekopf auf den Standfuss ist ein Hubstapler oder Kran notwendig. Verankern des Maschinenstandes Maschine auf festem Betonboden aufstellen, wobei der Abstand zwischen Rückseite und Wand mindestens 800 mm betragen muss.
Seite 8
Kapitel 5 SY-315 / L Fig.4a + b - Die Maschine mittels Kran auf den Maschine- stand heben. - Die 4 Lochungen (G) an der Unterseite der Maschine ausrichten. - Die Stehbolzen in die Gewindelöcher (G) schrauben. - Die Muttern auf die Stehbolzen schrauben und festziehen.
Seite 9
Kapitel 5 SY-315 / L Fig. 11 Die Abdeckung (S) am Maschinenfuss montieren. - Die Abdeckung über den Ausschnitt (wird nur für den Transport benö- tigt) legen und mit den Schrauben M5x6 verschrauben. Fig. 12 Kühlmittelsystem montieren. - Die Kühlmittelpumpe (X) mit zwei Schrauben M6x20 (U) auf dem Kühl- mitteltank (T) befestigen.

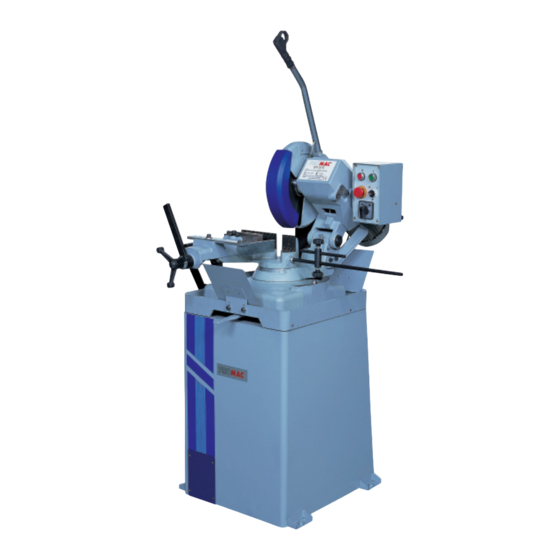

- Die PROMAC Metallkreissäge ist für den Einsatz in mechanischen Werkstätten, Schlossereien, Metall- konstruktionen und Bauschlosserei vorgesehen. - Das Modell SY 315 (44/88m min-1) ist für leichtere Werkstücke, das Modell SY 315L (22/44m min-1) für gröbere Werkstücke und Chromstähle geeignet.
Kapitel 5 SY-315 / L 5.10 Werkstücklänge einstellen Mit dem Längsanschlag kann die Länge des Werkstückes ein- A B C gestellt werden. - Die gewünschte Werkstücklänge gemäss der Skala auf der Anschlagstange (C) einstellen. - Das Werkstück so in den Spannstock einlegen, dass das Werkstückende die Anschlagnase (b) berührt;...
Kapitel 6 SY-315 / L EINSTELLARBEITEN ACHTUNG: Vor jedem Eingriff (z. B. Wartungs-, Einstell- oder Reparaturarbeiten) an der Maschine, muss diese ganz vom Stromnetz getrennt werden. Einstellung des Gehrungsverstellhebels Kann der Verstellhebel zur Gehrungseinstellung des Sägekopfes nicht genügend gelöst oder gespannt werden, muss die Position des Hebels neu eingestellt werden.
Der Anwender kann aus dem reichhaltigen Produktan- gebot auf dem Markt das für seine Anforderungen am besten geeignete Öl wählen. DER MINDESTANTEIL VON IN WASSER GELÖSTEM ÖL BETRÄGT 5 – 8%. Wir empfehlen Ihnen folgende PROMAC - Produkte: 9179 Kühlschmiermittel 5kg 100385 Gleitbahnöl 1lt...
Da das Ziel eine ausgezeichnete Schnittqualität ist, sind Sägeblatt max. die verschiedenen Parameter wie Härte des Werkstoffs, Blattgeschwindigkeit m/1' 44 / 88 SY 315 Form und Dicke, Querschnitt des zu schneidenden Werk- Blattgeschwindigkeit m/1' 22 / 44 SY 315L stücks, Wahl des Sägeblatts, Schneidgeschwindigkeit Spannstocköffnung...
9.3 Schneid- und Vorschubgeschwindigkeit 10 ZUFUHR- UND LÄNGENMESSBAHNEN Schneidgeschwindigkeit (m/Min.) und Vorschub- Die Maschine SY 315 (L) ist für die Montage einer Zufuhr- geschwindigkeit (cm²/Min. = von den Zähnen zurückge- und Längenmessbahn vorgesehen. Diese Bahnen kön- legte Strecke, wenn die Späne entfernt werden) sind durch nen ohne grosse Umbauten an der Maschine ange- die Wärmeentwicklung in der Nähe der Zahnspitzen be-...
Kapitel / Chapitre 13 SY-315 / L TOOLTEK CO., LTD., 345, Sec. 1. Chung Ching Road, Ta Ya 428, Taichung Hsien, R.O.C. CE - KONFORMITÄTSERKLAERUNG Diese Maschine wurde durch SGS Taiwan Ltd. gemäss untenstehenden CE-Normen geprüft und zertifiziert, unter Zertifikat Nr. EZ/2006/40010 vom 19. April 2006: - Maschinenrichtlinien 98/37/EC - Niedervolt Direktiven 73/23/EEC EN 13898:2003;...
