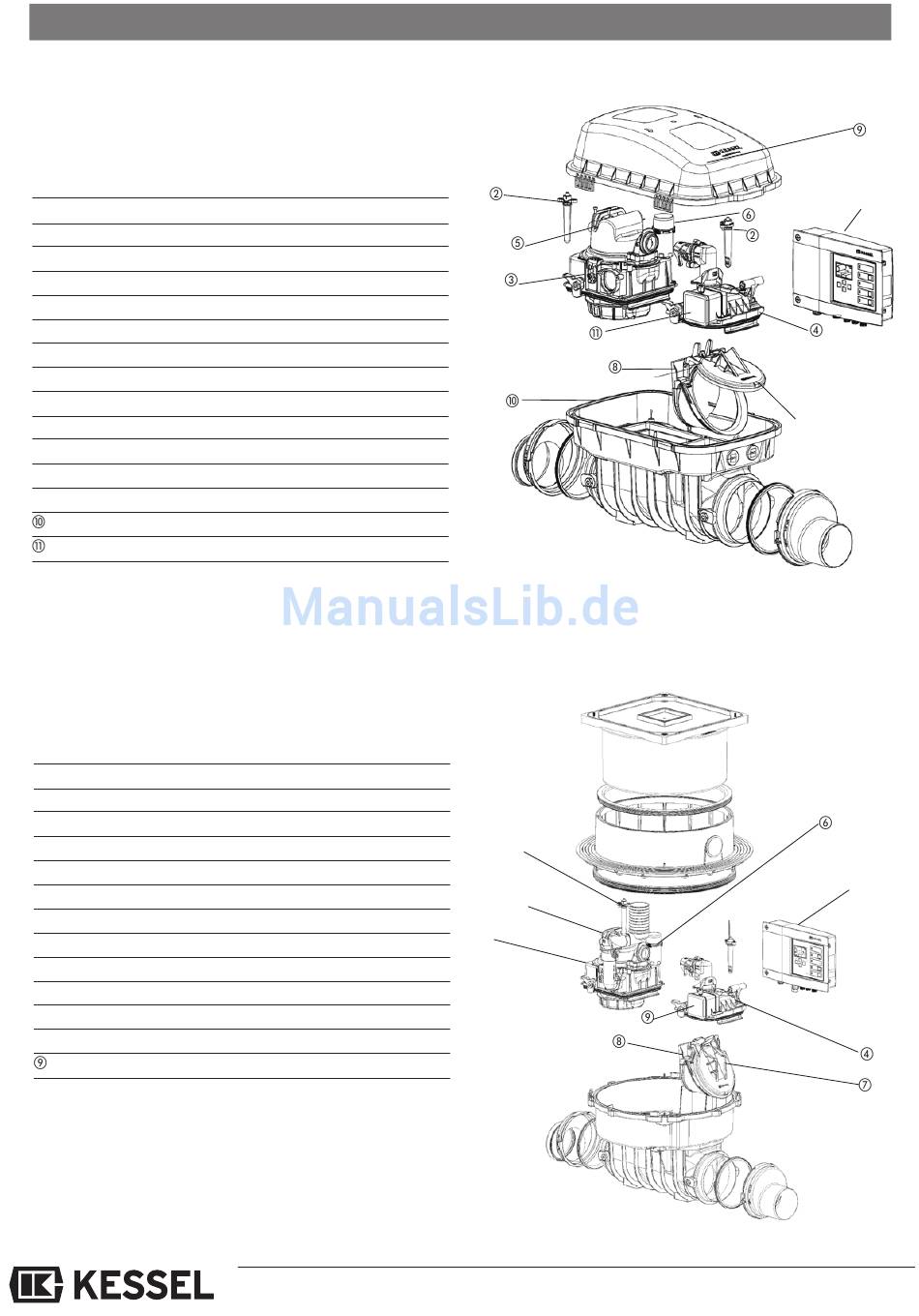

5.2 Komfort
zum Einbau in die freiliegende Abwasserleitung
Pumpfix F
Alle Ersatzteile sind über den Fachbetrieb beziehbar.
Bezeichnung
-Schaltgerät Komfort IP 54
➀
Pumpfix F
a) Zusatzplatine für potentialfreien Kontakt
b) Fernsignalgeber 20m
c) Batterie 9V (2 Stück erforderlich)
Optische Sonde IP 68 (5 m, inkl. Adaptern)
➁
Deckel Pumpe Zulaufseite (ohne Ablauffunktion)
➂
-Deckel Komfort Auslaufseite
➃
Pumpfix F
-Pumpe IP 68 (5m, inkl. Stecker)
➄
Pumpfix F
Entlüftung komplett
➅
a) Aktivkohlefilter
Motorische Klappe
➆
Einschiebeteil für motorische Klappe
➇
Haube
➈
Übergangsstück
Antriebsmotor IP 68 (5m-Leitung)
Dichtungsset II
zum Einbau in die Bodenplatte
Pumpfix F
Alle Ersatzteile sind über den Fachbetrieb beziehbar.
Bezeichnung
-Schaltgerät Komfort IP 54
➀
Pumpfix F
a) Zusatzplatine für potentialfreien Kontakt
b) Fernsignalgeber 20m
c) Batterie 9V (2 Stück erforderlich)
Optische Sonde IP 68 (5 m, inkl. Adaptern)
➁
Deckel Pumpe Zulaufseite (mit Ablauffunktion)
➂
-Deckel Komfort Auslaufseite
➃
Pumpfix F
-Pumpe IP 68 (5m, inkl. Stecker)
➄
Pumpfix F
Entlüftung komplett
➅
6a) Aktivkohlefilter
Motorische Klappe
➆
Einschiebeteil für motorische Klappe
➇
Antriebsmotor IP 68 (5m-Leitung)
Dichtungsset II
5. Ersatzteile
Art.-Nr.
28071
80072
20162
197-081
80888
28052
28056
28351
28060
28061
80038
80039
83031
83032
80076
70319
Art.-Nr.
28071
80072
20162
197-081
➁
80888
28054
➄
28056
➂
28351
28060
28061
80038
80039
80076
70319
