3

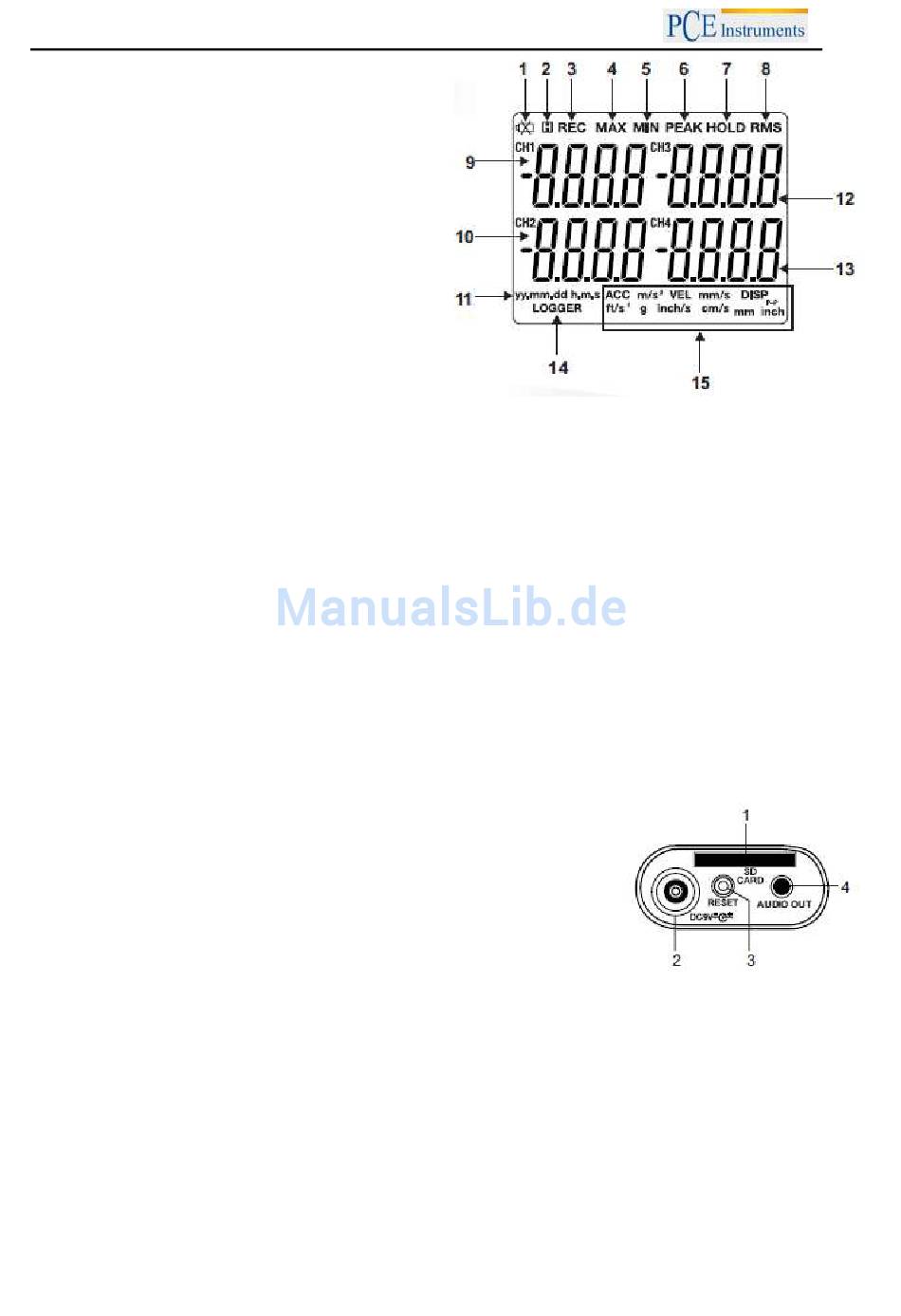

Displaybeschreibung
1. Batteriestatus
2. HOLD-Modus-Symbol
3. Aufzeichnungs-MIN/MAX-Modus aktiv
4. MAX-Anzeige
5. MIN-Anzeige
6. Höchstwert-Hold-Modus
7. Data-Hold-Modus
8. RMS-Messung
9. Kanal 1 Messwert
10. Kanal 2 Messwert
11. Datum und Zeit
12. Kanal 3 Messwert
13. Kanal 4 Messwert
14. Datenlogging aktiv
15. Maßeinheiten und Funktionssymbole nachstehend erläutert:
ACC
VEL
DISP
m/s2
mm/s
ft/s2
g
inch/s
cm/s
mm
inch
p-p
4
Seitenfachbeschreibung
SD-Kartenschlitz
1.
9 V-Netzteilanschlussstelle
2.
Reset-Knopf
3.
Audio-Ausgangsstelle
4.
BETRIEBSANLEITUNG
"Acceleration"- (Beschleunigungs-) Messungsmodus
"Velocity"- (Geschwindigkeits-) Messungsmodus
"Displacement"- (Ausweitungs-) Messungsmodus
Meter pro Sekundenquadrat
Millimeter pro Sekunde
Fuß pro Sekundenquadrat
G-Kraft
Inch pro Sekunde
Zentimeter pro Sekunde
Millimeter
Inch
Von Höchst- zu Tiefstwert
