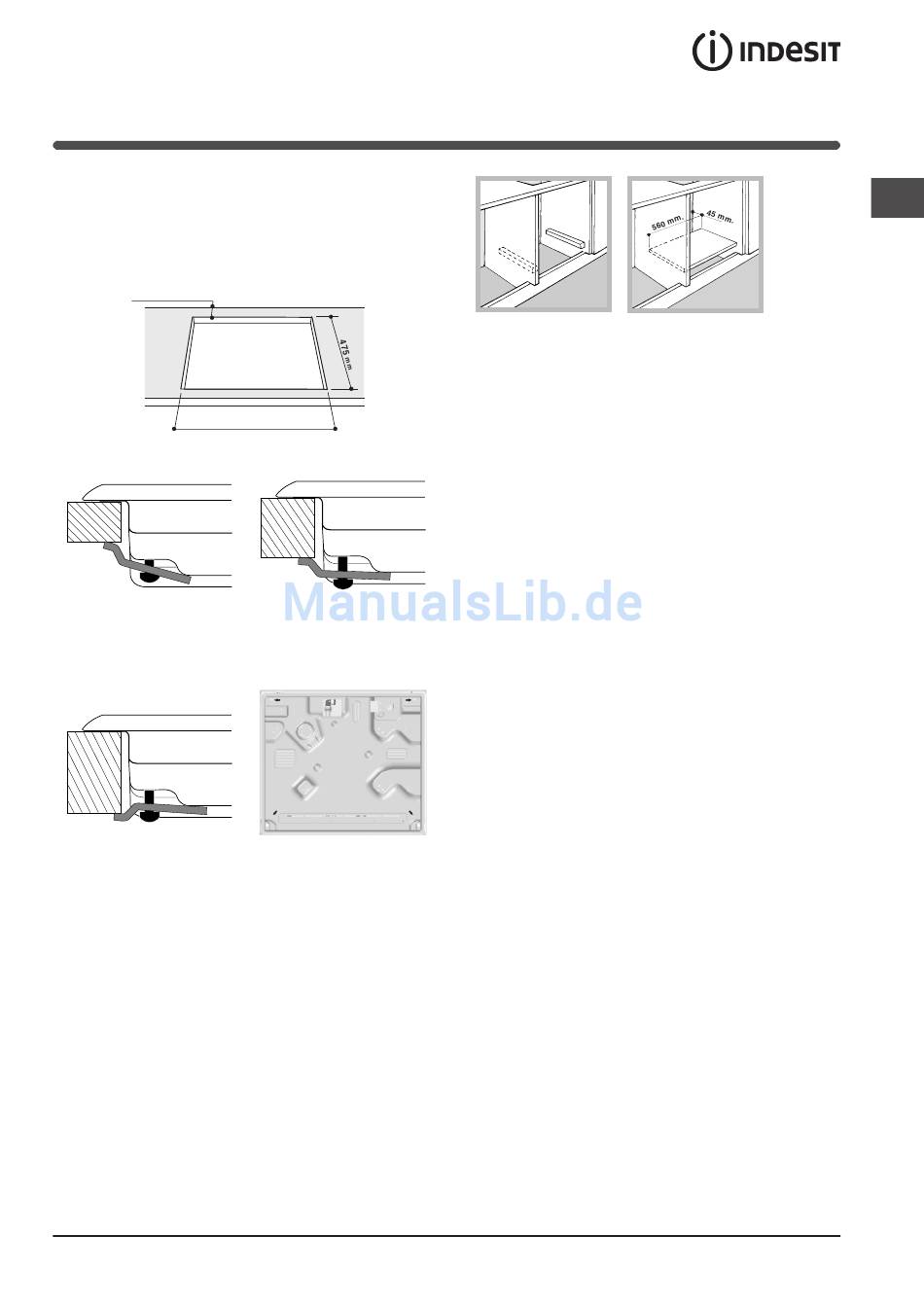

• O vão do móvel deverá ter as medidas indicadas
na figura. Há ganchos prendedores que
possibilitam prender o plano sobre um top desde
20 até 40 mm. de espessura. Para prender bem o
plano é aconselhável utilizar todos os ganchos que
houver.
55
mm
Esquema para prender os ganchos
Posição do gancho
para H=20mm
Posição do gancho
para H=40mm
! Utilize os ganchos fornecidos dentro da
"embalagem dos acessórios"
• Se o plano de cozedura não for instalado sobre
um forno de encaixar, é necessário inserir um
painel de madeira como isolamento. O mesmo
deverá ser posicionado a uma distância mínima
de 20 mm da parte inferior do plano.
Ventilação
Para garantir uma boa ventilação é necessário
eliminar a parede traseira do vão. É preferível
instalar o forno de maneira que apoie-se sobre duas
ripas de madeira, ou sobre uma tábua com uma
abertura de pelo menos 45 x 560 mm. ( veja as
figuras ).
555
mm
Posição do gancho
para H=30mm
Frente
Atrás
! É possível instalar o plano somente sobre fornos de
encaixe equipados com ventilação de arrefecimento.
Ligação eléctrica
Os planos equipados com cabo de alimentação de
três pólos são predispostos para o funcionamento
com uma corrente alternada na tensão e a
frequência de alimentação indicada na placa de
identificação (situada na parte inferior do plano). A
ligação à terra do cabo distingue-se pelas cores
amarelo - verde. No caso de instalação acima de um
forno de encaixar, a ligação eléctrica do plano e a
do forno precisam ser realizadas separadamente,
seja por razões de segurança eléctrica, seja para
facilitar uma eventual remoção do forno.
Ligação do cabo de fornecimento à rede eléctrica
Monte no cabo uma ficha em conformidade com as
normas para a carga indicada na placa de
identificação.
No caso de uma ligação directa à rede, será
necessário interpor, entre o aparelho e a rede, um
interruptor omnipolar com abertura mínima entre os
contactos de 3 mm. na dimensão certa para a carga
e em conformidade com as normas em vigor (a
ligação à terra não deve ser interrompida pelo
interruptor). O cabo de alimentação deve ser
colocado de maneira que em nenhum ponto
ultrapasse de 50°C a temperatura do ambiente.
! O técnico instalador é responsável pela realização
certa da ligação eléctrica e da obediência das
regras de segurança.
Antes de efectuar a ligação, certifique-se que:
• a tomada tenha uma ligação à terra e seja em
conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga
máxima de potência da máquina, indicada na
placa de identificação;
• a tensão de alimentação seja entre os valores da
placa de identificação;
• a tomada seja compatível com a ficha do
aparelho. Em caso contrário, substitua a tomada
ou a ficha; não empregue extensões nem
tomadas múltiplas.
