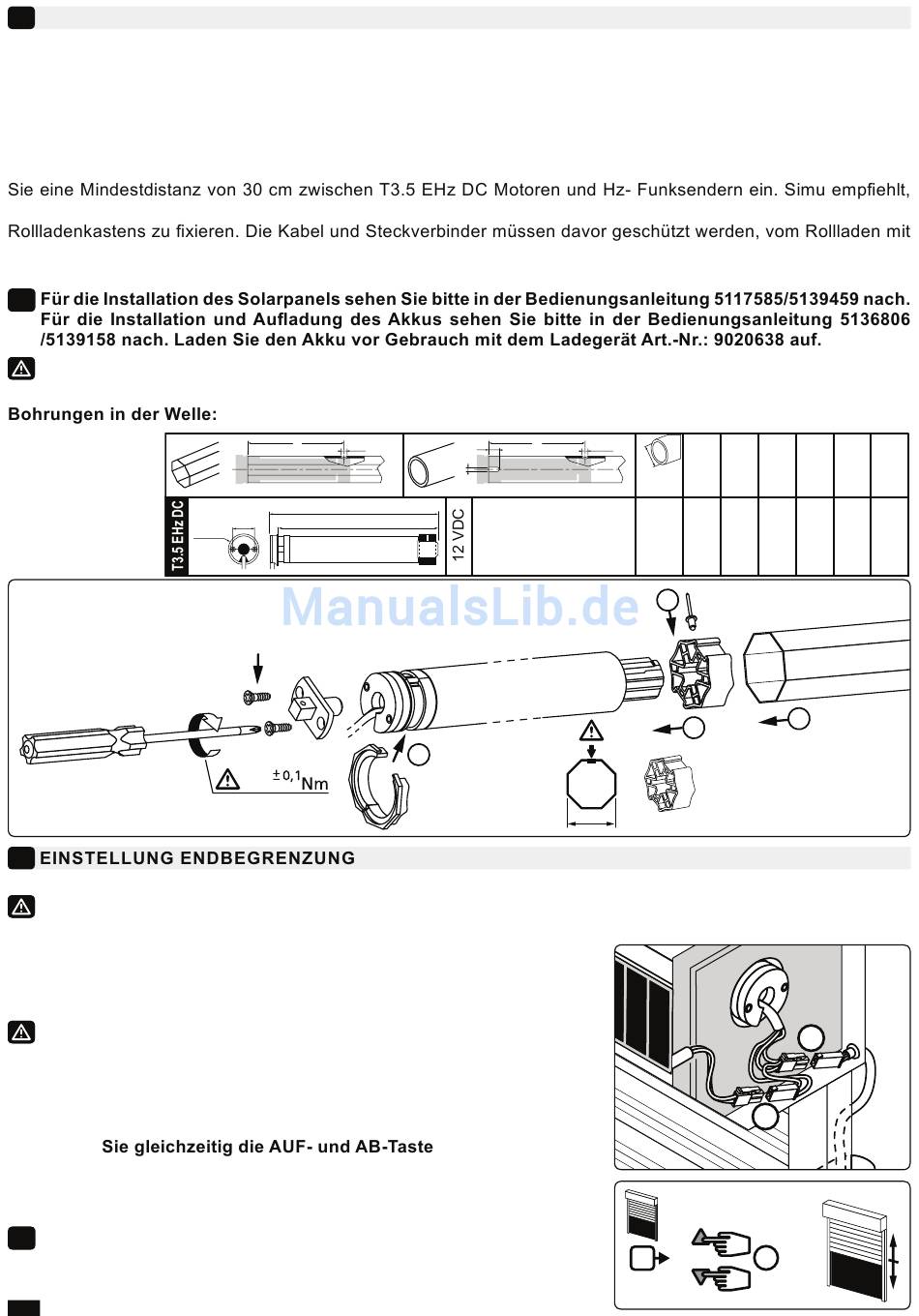

1

INSTALLATION

Hinweise, die die installierende Fachkraft zu beachten hat:
- Die Verdrahtung muss den geltenden VDE Vorschriften entsprechen.
- Alle Kabel, die in Kontakt mit einer metallischen Wandung geraten könnten, müssen mit einer Hülse oder
Ummantelung geschützt und isoliert werden.
- Das Kabel des Antriebes kann nicht demontiert werden. Wenn es beschädigt ist, müssen Sie den Antrieb zum
Kundendienst bringen.
Empfehlungen: Halten Sie eine Mindestdistanz von 20 cm zwischen zwei T3.5 EHz DC Motoren ein. Halten
die Steckverbinder zwischen die Lagerplatte und den Flansch einzuführen und die Kabel im Inneren des
aufgewickelt zu werden. Ein Radiogerät, das die gleiche Frequenz nutzt (433,42 MHz), könnte die Leistung des
Produkts stören (z.B. Hi-Fi Radio-Kopfhörer).
i
Die Antriebe T3.5 EHz DC ist kompatibel mit allen Simu Hz Sendern (max. 12 Sender (1 Kanal) pro Antrieb).
Siehe dazu die entsprechenden Hinweise.
Montage:
PLASTITE FXSN7/7X12 ZING JA.
2
Wenn die Installation mehrere Motoren umfasst, darf während der Programmierung nur ein Motor
mit Strom versorgt werden. Auf diese Weise werden Störungen durch andere Motoren während der
Programmierung vermieden.
2.1- Programmiermodus :
1- Verbinden Sie den Akku 12V mit dem Motor.
Falls eine andere Stromversorgung als die Batterie und das
Solarpanel des Autosun-2-Systems verwendet wird, sehen Sie
bitte im technischen Merkblatt 5139543 nach.
2- Dann das 12V Solarpanel an den Motor anschließen. Gehen Sie zum
nächsten Punkt.
3- Drücken
Der Motor läuft 0,5 Sekunde in die eine, dann in die andere Richtung.
Der Sender steuert nun den Motor im Totmannbetrieb.
Siehe Schritt 2.2.
i
In den ersten drei Sekunden einer Auf- bzw. Abwärtsbewegung
funktioniert der Motor mit einer niedrigeren Geschwindigkeit, um die
Endlageneinstellungen zu erleichtern.
DE
2/8
A
ØB
L2
29
L1
Ø38,2
IP44
(5005970)
1,2
A
C
D
3Nm - 6Nm - 10Nm
1
40
eines Hz Senders.
ØB
A
ØB
C
Ø min.
(mm)
(mm)
(mm)
(mm)
37
433 4,2
4
2
9016635
=
2
3 >>
1
D
L1
L2
(mm)
(mm)
(mm)
8
5,5 457 470
3
1
