Gerätekonfiguration
5 Gerätekonfiguration
Um Attribute im PROFINET-Bus dauerhaft zu ändern,
verwenden Sie das Ethernet Device Configuration Tool und
deaktivieren Sie die Option Store settings temporary
(Einstellungen vorübergehend speichern).
HINWEIS
Die LED "Error" (Fehler) leuchtet auf, wenn das Modul mit
Strom versorgt wird, aber nicht an ein Netzwerk
angeschlossen ist. Die LED "Error" (Fehler) leuchtet
während des Konfigurationsprozesses.

5.1 Ethernet Device Configuration Tool

So laden Sie das Tool herunter:
1. Gehen Sie zu drives.danfoss.com/downloads/pc-
tools/ und suchen Sie nach dem Tool.
2. Stellen Sie sicher, dass Sie über Administrator-
rechte auf dem PC verfügen, bevor Sie die
Installation starten.
3. Nehmen Sie die Endanwender-Lizenzvereinbarung
an.
4. Klicken Sie im Dialogfeld "Benutzerkonten-
steuerung" auf Ja.
So konfigurieren Sie das Gerät mit dem Ethernet Device
Configuration Tool:
1. Schließen Sie das Modul an einen Softstarter an.
2. Schließen Sie Ethernet-Port 1 oder 2 auf dem
Modul an das Netzwerk an.
3. Legen Sie Steuerspannung an den Softstarter an.
4. Starten Sie das Ethernet Device Configuration
Tool.
Gehen Sie zu Options ⇒ Protocols (Optionen ⇒
5.
Protokolle), aktivieren Sie dort die Option DCP
und deaktivieren Sie die Option NetIdent.
MG17P103
Installationshandbuch

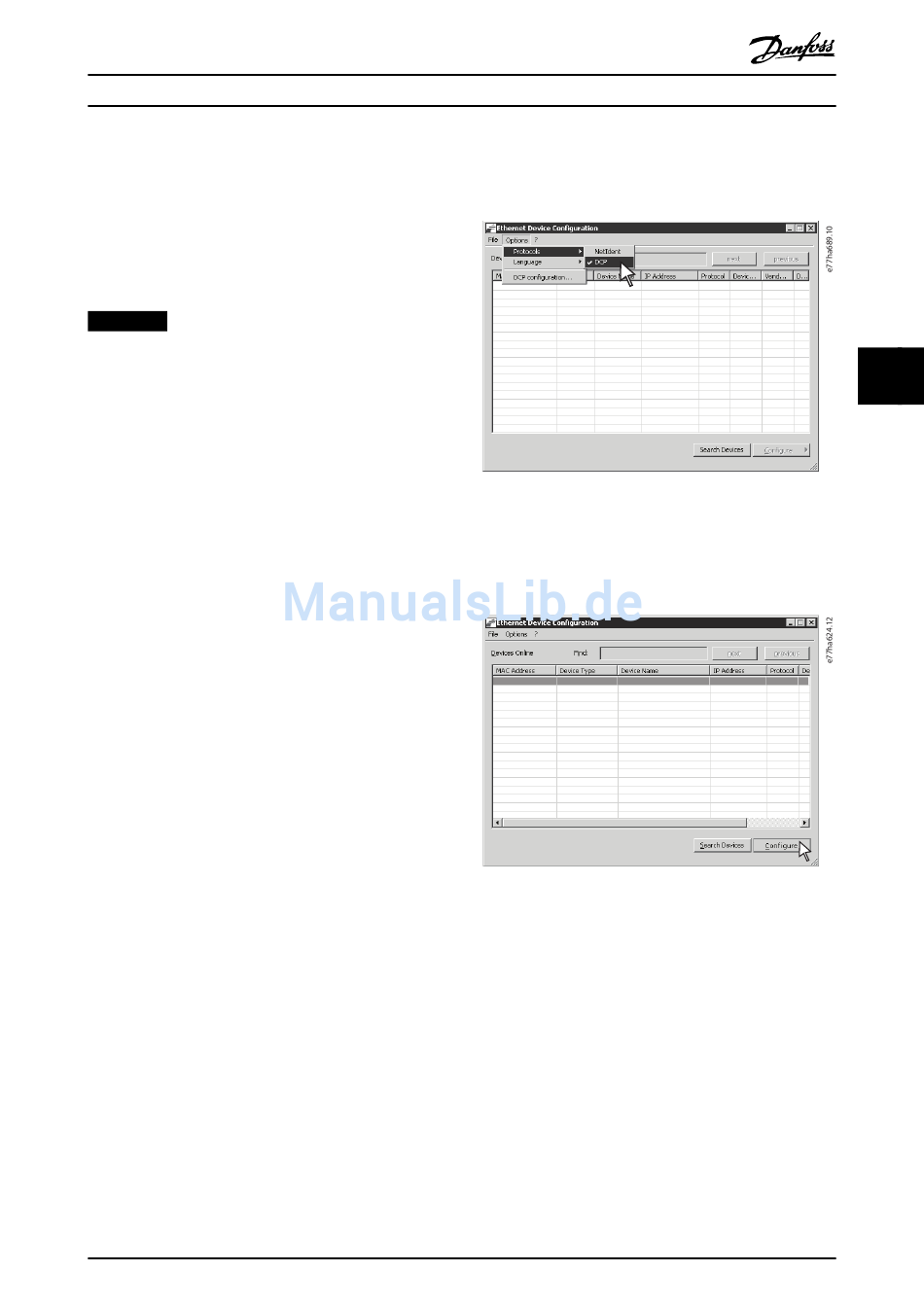

Abbildung 5.1 Starten des Tools
6.
00-02-A2-25-DC-8F Default.Station.Type nic50repns
Abbildung 5.2 Das Tool zeigt die angeschlossenen Geräte an
Danfoss A/S © 11/2017 Alle Rechte vorbehalten.
Klicken Sie auf Search Devices (Geräte suchen).
6a Die Software sucht nach
angeschlossenen Geräten.
5
0.0.0.0 DCP
11
5
