Montage- und Gebrauchsanweisung
RX TI 24 24 Stunden-Programmierkassette
1. Beschreibung
Mit der Programmierkassette können Sie in einem
Zeitrahmen von 24 Stunden bis zu 4 verschiedene
Zeitblöcke festlegen, in denen das Heizgerät eingeschaltet
wird. Die Programmierkassette kann individuell d.h. für ein
Heizgerät oder seriell d.h. für eine Gruppe von Heizgeräten
(z.B. für eine Wohneinheit) verwendet werden.
Bei serieller Anwendung wird ein Heizgerät mit der
Programmierkassette versehen. Dieses Gerät ist dann das
so genannte „Pilotgerät". Bei entsprechender elektrischer
Verschaltung (dargestellt in der Montageanweisung des
Heizgerätes) werden die am Pilotgerät eingestellten
zeitlichen Funktionen auf nachgeschaltete Heizgeräte
(Slavegeräte) übertragen. Das am Pilotgerät eingestellte
Heizprogramm (Zeitblöcke für Ein/Aus) wird also auch an
allen Slavegeräten ausgeführt.

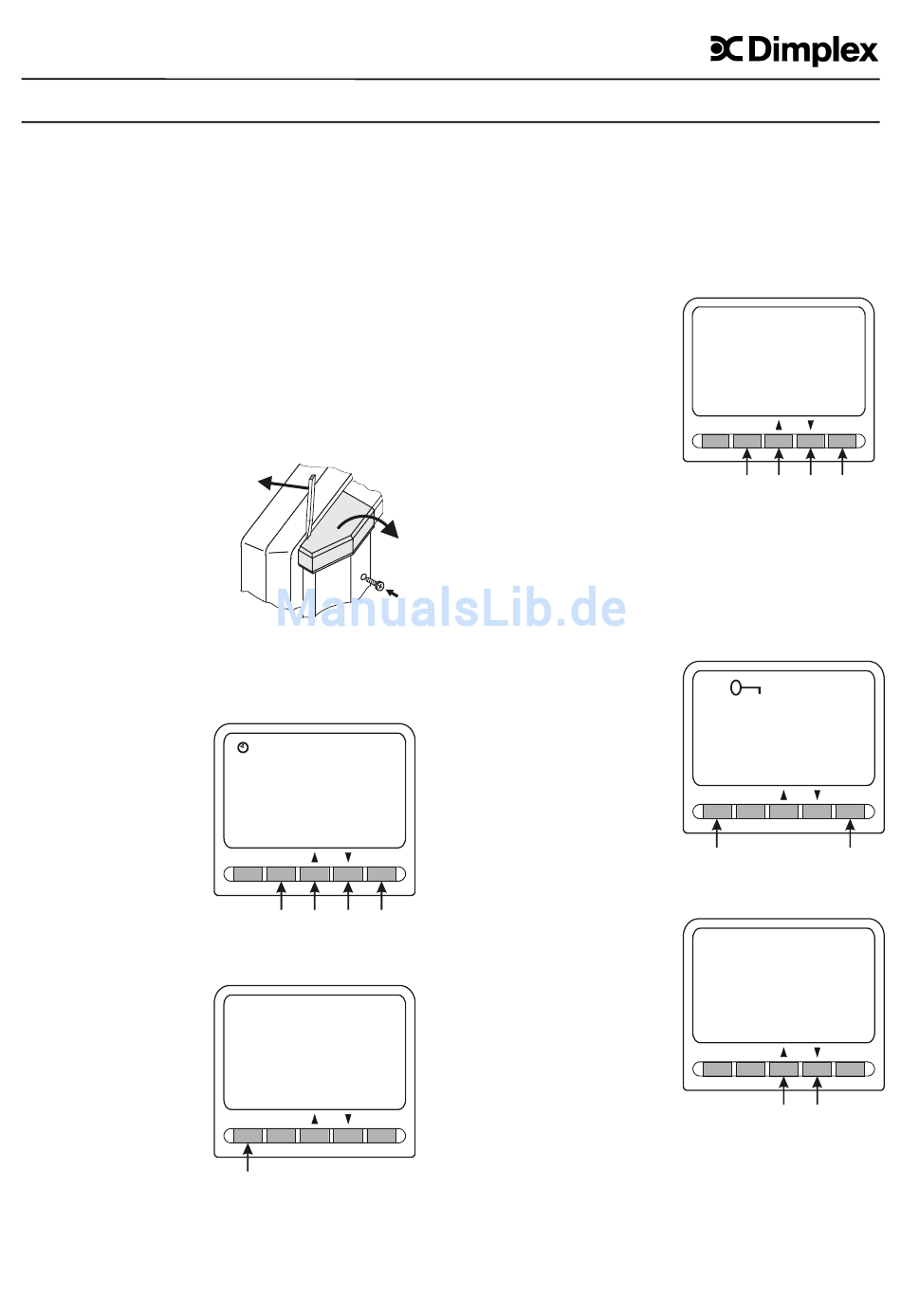

2. Einbau
Heizgerät ausschalten.
Entfernen Sie, z.B. mit der
flachen Klinge eines
Schraubendrehers, die
Abdeckung. Schieben Sie
die Kassette bis zum
Anschlag in die Öffnung. Bei
Bedarf kann die Kassette
mit der beiliegenden
Schraube gegen unbefugtes
Entnehmen gesichert werden.
3. Uhrzeit einstellen
Taste PROG drücken.
Das Symbol „Uhr"
erscheint links oben im
Display und die
Stundenziffern blinken.
Mit den Tasten▼▲
können sie die
Stundenzeit einstellen, mit
ENTER bestätigen. Mit
der Minuteneinstellung in
gleicher Weise verfahren.
Mit ENTER bestätigen.
4. Betriebsart Manuelles Ein- und Ausschalten
Heizgerät einschalten
(Kontrolllampe leuchtet).
MODE Taste betätigen,
bis die Anzeige MAN ON
erscheint. Das Gerät ist
eingeschaltet. Möchten
Sie das Gerät
ausschalten, drücken Sie
erneut MODE. Die
Anzeige MAN OFF
erscheint. Das Gerät ist
ausgeschaltet.
00:00
MODE PROG
ENTER
14
:00
MAN
ON
OFF
MODE PROG
ENTER
5. Betriebsart Automatik
Heizgerät einschalten. Taste PROG zweimal betätigen. Im
Display erscheint P1 ON und die Stundenziffern blinken. Mit
den Tasten▼▲ können sie die Stundenzeit einstellen, mit
ENTER bestätigen. Mit der Minuteneinstellung in gleicher
Weise verfahren. Mit ENTER bestätigen.
Hinweis: die Minuteneinstellung ist nur in 10 Minuten
Schritten möglich!
Im Display erscheint nun
P1 OFF. Stellen Sie jetzt
die gewünschte
Ausschaltzeit ein und
bestätigen Sie mit ENTER.
Damit ist das Programm
P1 eingestellt. Es
erscheint nun P2 d.h. es
kann eine weitere
Einschaltzeitdauer
programmiert werden. In
gleicher Weise sind noch
die Programme P3 und P4 einstellbar. Zum vorzeitigen
Verlassen des Einstellvorgangs drücken Sie die Taste
PROG. Alle bereits eingestellten Werte werden beibehalten.
Damit die eingestellten Programme ausgeführt werden,
muss sich die Programmierkassette in der Betriebsart
Automatik AUTO befinden. Die Betriebsart wird mit Taste
MODE gewählt .
6. Einstellung Tastensperre
Drücken Sie nacheinander
ENTER und MODE. Die
Tasten sind innerhalb von
1 Sekunde zu drücken.
Auf dem Display erscheint
das Symbol für den
Schlüssel. Alle
Tastenfunktionen sind
gesperrt.
Bei Wiederholung der
Tastenkombination wird
die Sperre aufgehoben.
7. Betriebsart ADVANCE
In der Betriebsart ADVANCE können Sie das Heizgerät
vorzeitig einschalten, also
bevor der vorgesehene
Startzeitpunkt erreicht ist.
Beispiel: Es ist 14:00 Uhr.
Sie haben eine
Einschaltzeitdauer von
17.00 Uhr bis 19.00 Uhr
programmiert, möchten
den Heizbetrieb aber
sofort starten. Das Gerät
befindet sich im Modus
AUTO. Drücken sie 3
Sekunden lang die Taste ▲. ADVANCE erscheint im
Display. Das Gerät wird nun bis zum Ende der
programmierten Zeit (also bis 19:00 Uhr) eingeschaltet.
Wird der ursprünglich programmierten Einschaltzeitpunkt
(17:00 Uhr) erreicht, erlischt die Anzeige ADVANCE im
Display.
Die ADVANCE Funktion kann jederzeit manuell gelöscht
werden. Dazu Taste ▼ betätigen.
453321.66.97 01/06/A
