Montage- und Gebrauchsanweisung

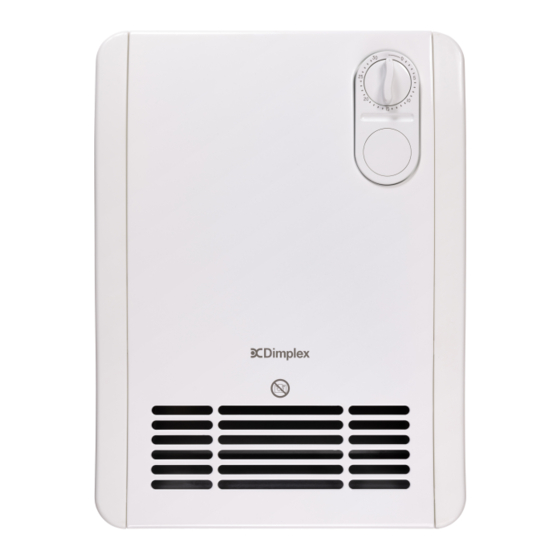

EF 10/20, TI, TID Schnellheizer
1. Wichtige Hinweise
Bitte lesen Sie alle in dieser Anweisung aufgeführten
Informationen aufmerksam durch. Bewahren Sie diese
Anweisung sorgfältig auf und geben Sie diese
gegebenenfalls an Nachbesitzer weiter.
Das Gerät ist nur zur Raumlufterwärmung innerhalb
geschlossener Räume geeignet.
Reparaturen und Eingriffe in das Gerät dürfen nur von
einer Fachkraft bzw. dem Kundendienst ausgeführt
werden.
Im Fehlerfall Gerät vom Netz trennen (Sicherung
ausschalten und anschließend Netzstecker ziehen).
Heizgerät nicht abdecken, Brandgefahr!
Vorsicht! Außenflächen und besonders das
Luftaustrittsgitter werden bei Betrieb heiß.
Heizgerät nicht ohne Aufsicht betreiben, wenn
Kleinkinder in der Nähe sind.
Die Anschlussleitung darf nicht über das heiße Gerät
gelegt werden.
Es dürfen keine Gegenstände in die Öffnungen der
Geräte eingeführt werden.
Das Gerät ist so zu installieren, dass die
Bedienelemente nicht von einer sich in der
Badewanne oder unter der Dusche befindlichen
Person berührt werden können. Nach VDE 0100 Teil
701 darf die Montage nur im Schutzbereich 3 erfolgen.
Stoffe, die im Inneren der Geräte zur Entzündung,
oder thermischen Zersetzung führen können (z.B.
Kleber von Bodenbelägen) dürfen nur verwendet
werden, wenn sichergestellt ist, dass die Geräte auf
Raumtemperatur abgekühlt sind.
Dieses Gerät ist nicht dafür bestimmt durch Personen
(einschließlich Kinder), mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten
oder mangels Erfahrung und/oder mangels Wissen
benutzt zu werden, es sei denn sie werden durch eine
für ihre Sicherheit zuständige Person beaufsichtigt
oder erhielten von ihr Anweisungen wie das Gerät zu
benutzen ist.
2. Technische Daten
Typ Nennleistung
EF 10/20 2000W
EF 10/20 TID 2000W mit Zeitschaltuhr 24h
EF 10/20 TI 2000W-1000W mit Zeitschaltuhr 60Min.
Anschlussspannung: 1/N/PE ~ 230V 50Hz.
Schutzart: IP 24 (spritzwassergeschützt)
Schutzklasse I.
Abmessungen: (BxHxT) 290 x 390 x 120mm
Gewicht: 2,5 kg
3. Mindestabstände, Montage
Der Schnellheizer darf nur in senkrechter Position, an
einer senkrechten Wand montiert und betrieben werden.
Die Montage unter einer Wandsteckdose ist verboten.
Der Gerätestecker muss nach der Montage zugänglich
sein.

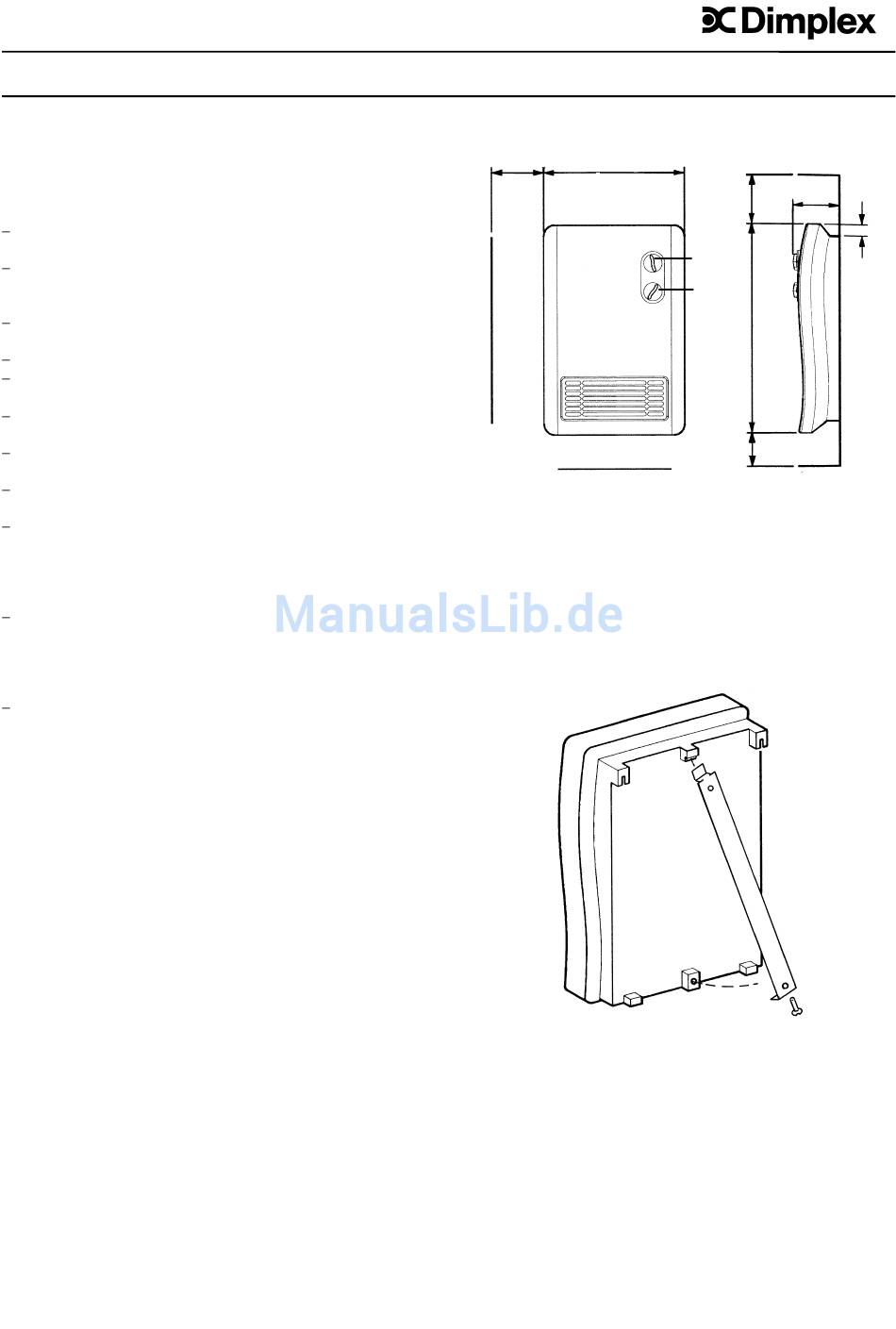

Die in der Montageskizze angegebenen Mindestabstände
sind unbedingt einzuhalten.
250
290
Maße in mm
Ferner ist auch an der Gerätevorderseite ein Abstand von
mindestens 750 mm zu leicht entzündbaren
Gegenständen, wie z.B. Vorhängen, Handtüchern oder
wärmeempfindlichen Kunststoffen einzuhalten.
Montageablauf:
Das Gerät muss mit 2 Schrauben an der Wand befestigt
werden (siehe Skizze).
1. Fixierschraube für Wandhalter lösen.
2. Befestigungslöcher für Wandhalter anzeichnen.
3. Löcher bohren, dübeln und Wandhalter befestigen.
4. Heizgerät in Wandhalter einhängen und mit
Fixierschraube sichern.
4. Elektrischer Anschluss
Der Schnellheizer wird steckerfertig geliefert. Wenn die
Netzanschlussleitung dieses Gerätes beschädigt wird,
muss Sie durch den Hersteller oder seinem Kundendienst
oder durch eine ähnlich qualifizierte Person ersetzt
werden, um Gefährdungen zu vermeiden.
Der Gerätestecker muss nach der Montage zugänglich
sein.
1
453320.66.76 04/07/D
120
300
2
20
1
390
230
