Wenn die Anschlussleitung dieses Gerätes beschädigt wird,
muss sie durch eine besondere Anschlussleitung ersetzt
werden, die vom Hersteller oder seinem Kundendienst
erhältlich ist.

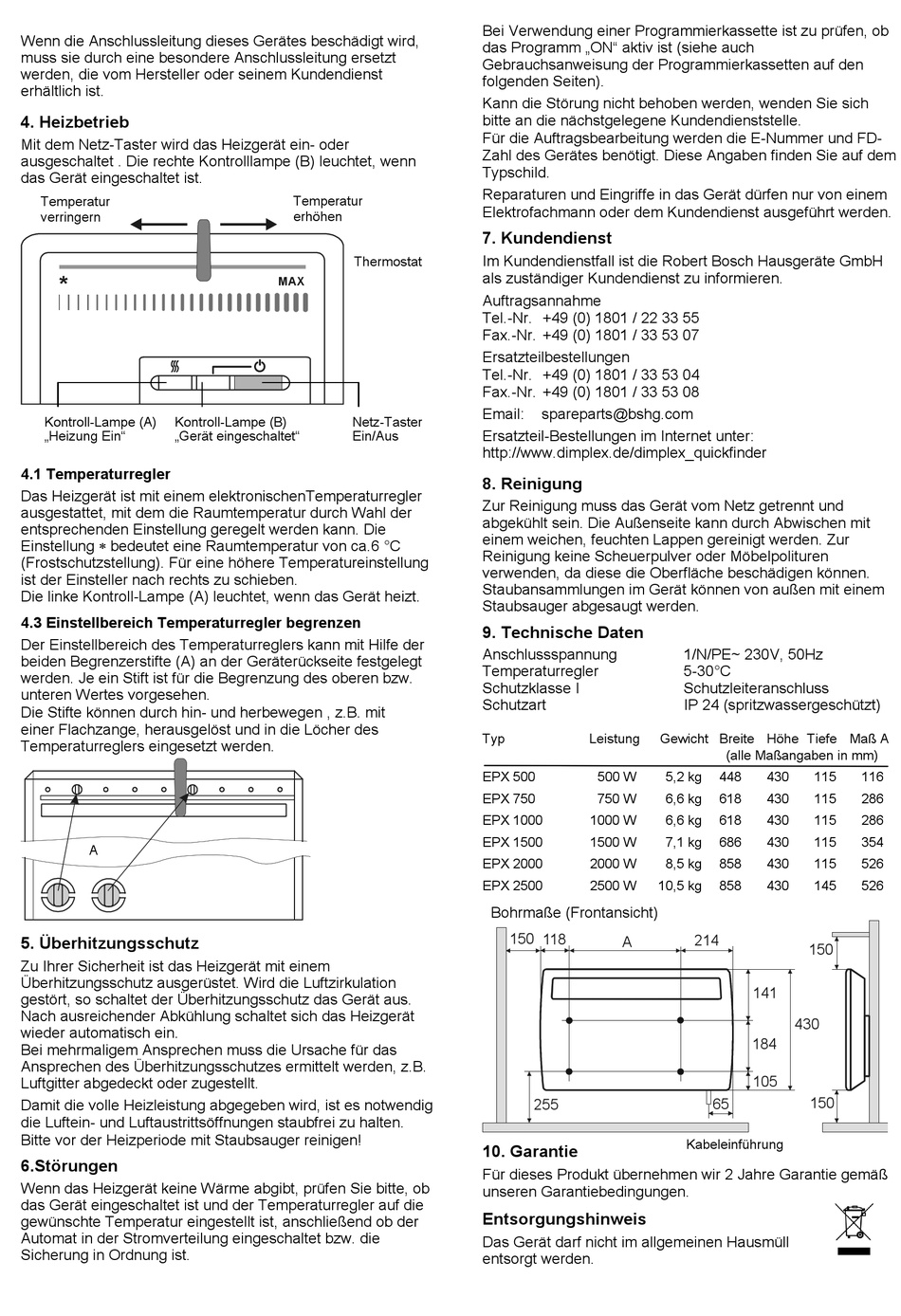

4. Heizbetrieb
Mit dem Netz-Taster wird das Heizgerät ein- oder
ausgeschaltet . Die rechte Kontrolllampe (B) leuchtet, wenn
das Gerät eingeschaltet ist.
Temperatur
verringern
*
Kontroll-Lampe (A)
Kontroll-Lampe (B)
„Heizung Ein"
„Gerät eingeschaltet"
4.1 Temperaturregler
Das Heizgerät ist mit einem elektronischenTemperaturregler
ausgestattet, mit dem die Raumtemperatur durch Wahl der
entsprechenden Einstellung geregelt werden kann. Die
Einstellung ∗ bedeutet eine Raumtemperatur von ca.6 °C
(Frostschutzstellung). Für eine höhere Temperatureinstellung
ist der Einsteller nach rechts zu schieben.
Die linke Kontroll-Lampe (A) leuchtet, wenn das Gerät heizt.
4.3 Einstellbereich Temperaturregler begrenzen
Der Einstellbereich des Temperaturreglers kann mit Hilfe der
beiden Begrenzerstifte (A) an der Geräterückseite festgelegt
werden. Je ein Stift ist für die Begrenzung des oberen bzw.
unteren Wertes vorgesehen.
Die Stifte können durch hin- und herbewegen , z.B. mit
einer Flachzange, herausgelöst und in die Löcher des
Temperaturreglers eingesetzt werden.
A
5. Überhitzungsschutz
Zu Ihrer Sicherheit ist das Heizgerät mit einem
Überhitzungsschutz ausgerüstet. Wird die Luftzirkulation
gestört, so schaltet der Überhitzungsschutz das Gerät aus.
Nach ausreichender Abkühlung schaltet sich das Heizgerät
wieder automatisch ein.
Bei mehrmaligem Ansprechen muss die Ursache für das
Ansprechen des Überhitzungsschutzes ermittelt werden, z.B.
Luftgitter abgedeckt oder zugestellt.
Damit die volle Heizleistung abgegeben wird, ist es notwendig
die Luftein- und Luftaustrittsöffnungen staubfrei zu halten.
Bitte vor der Heizperiode mit Staubsauger reinigen!
6.Störungen
Wenn das Heizgerät keine Wärme abgibt, prüfen Sie bitte, ob
das Gerät eingeschaltet ist und der Temperaturregler auf die
gewünschte Temperatur eingestellt ist, anschließend ob der
Automat in der Stromverteilung eingeschaltet bzw. die
Sicherung in Ordnung ist.
Temperatur
erhöhen
Thermostat
MAX
Netz-Taster
Ein/Aus
Bei Verwendung einer Programmierkassette ist zu prüfen, ob
das Programm „ON" aktiv ist (siehe auch
Gebrauchsanweisung der Programmierkassetten auf den
folgenden Seiten).
Kann die Störung nicht behoben werden, wenden Sie sich
bitte an die nächstgelegene Kundendienststelle.
Für die Auftragsbearbeitung werden die E-Nummer und FD-
Zahl des Gerätes benötigt. Diese Angaben finden Sie auf dem
Typschild.
Reparaturen und Eingriffe in das Gerät dürfen nur von einem
Elektrofachmann oder dem Kundendienst ausgeführt werden.
7. Kundendienst
Im Kundendienstfall ist die Robert Bosch Hausgeräte GmbH
als zuständiger Kundendienst zu informieren.
Auftragsannahme
Tel.-Nr. +49 (0) 1801 / 22 33 55
Fax.-Nr. +49 (0) 1801 / 33 53 07
Ersatzteilbestellungen
Tel.-Nr. +49 (0) 1801 / 33 53 04
Fax.-Nr. +49 (0) 1801 / 33 53 08
Email:
spareparts@bshg.com
Ersatzteil-Bestellungen im Internet unter:
http://www.dimplex.de/dimplex_quickfinder
8. Reinigung
Zur Reinigung muss das Gerät vom Netz getrennt und
abgekühlt sein. Die Außenseite kann durch Abwischen mit
einem weichen, feuchten Lappen gereinigt werden. Zur
Reinigung keine Scheuerpulver oder Möbelpolituren
verwenden, da diese die Oberfläche beschädigen können.
Staubansammlungen im Gerät können von außen mit einem
Staubsauger abgesaugt werden.
9. Technische Daten
Anschlussspannung
Temperaturregler
Schutzklasse I
Schutzart
Typ
Leistung
EPX 500
500 W
EPX 750
750 W
EPX 1000
1000 W
EPX 1500
1500 W
EPX 2000
2000 W
EPX 2500
2500 W
Bohrmaße (Frontansicht)
150
118
A
255
10. Garantie
Für dieses Produkt übernehmen wir 2 Jahre Garantie gemäß
unseren Garantiebedingungen.
Entsorgungshinweis
Das Gerät darf nicht im allgemeinen Hausmüll
entsorgt werden.
1/N/PE~ 230V, 50Hz
5-30°C
Schutzleiteranschluss
IP 24 (spritzwassergeschützt)
Gewicht Breite Höhe Tiefe Maß A
(alle Maßangaben in mm)
5,2 kg
448
430
115
6,6 kg
618
430
115
6,6 kg
618
430
115
7,1 kg
686
430
115
8,5 kg
858
430
115
10,5 kg
858
430
145
214
150
141
430
184
105
150
65
Kabeleinführung
116
286
286
354
526
526
