EX-
EX
EX
-
-
44041-
44041
44041
-
-
2
2
2
JUMPER EINSTELLUNG & ANSCHLÜSSE
DB9M:
Seriell 9 Pin D-SUB Stecker
Pin
Signal
Pin
1
CDC
4
2
RXD
5
GROUND
3
TXD
6
HARDWARE INSTALLATION
Wenn Sie die Karte installieren, beachten Sie bitte die folgenden Hinweise. Da es große
Unterschiede zwischen PC's gibt, können wir Ihnen nur eine generelle Anleitung zum
Einbau geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres
Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und
ziehen Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und
entfernen Sie vorsichtig das Gehäuse.
3.
Suchen Sie einen freien Steckplatz und entfernen Sie das Slot Blech, stecken Sie die
Karte vorsichtig in den ausgewählten Steckplatz ein. Stellen Sie sicher das es sich um
den richtigen Steckplatz handelt! (siehe Kompatibilität unter technische Daten)
4.
Beachten Sie das die Karte korrekt eingesteckt wird und das kein Kurzschluss ent-
steht. Wenden Sie bitte keine Gewalt an um die Karte einzustecken!
5.
Danach befestigen Sie die Karte bitte mit einer Schraube am Gehäuse.
6.
Jetzt können Sie das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows 2000/ XP/ 7/ 8/ Server 200x
Legen Sie bitte die Treiber CD in Ihr CD-ROM Laufwerk z.B. D:\ und öffnen Sie das
Verzeichnis D:\IO\MOSCHIP\MCS99xx\Win7_8_XP_2K_2003_2008 auf der CD und
wählen Sie danach den Ordner mit dem zutreffendem Bit System aus. Starten Sie das
File "StnSetup.exe" durch Doppelklick. Folgen Sie nun dem Setup Programm und
schließen Sie die Installation ab.
Wichtig! Starten Sie Ihren PC in jedem Fall nach der Installation neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER
Klicken Sie auf Start<>Ausführen< geben Sie "compmgmt.msc" ein und klicken Sie
auf >OK<. Wählen Sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
(COM und LPT)" einen neuen „PCI Port" z.B. (COM3) sehen. Wenn Sie diese oder
ähnliche Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER
Hier können Sie die Ports ändern, klicken Sie z.B. auf >COM3<
>Anschlusseinstellung< und >Erweitert<. Sie können dann zwischen COM3 und
COM256 wählen!
Windows Vista
Legen Sie bitte die Treiber CD in Ihr CD-ROM Laufwerk z.B. D:\ und öffnen Sie das
Verzeichnis D:\IO\MOSCHIP\MCS99xx\VISTA auf der CD und wählen Sie danach den
Ordner mit dem zutreffendem Bit System aus. Starten Sie das File "StnSetup.exe"
durch Doppelklick. Folgen Sie nun dem Setup Programm und schließen Sie die Installa-
tion ab.
Wichtig! Starten Sie Ihren PC in jedem Fall nach der Installation neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER
Klicken Sie auf Start<>Ausführen< geben Sie "compmgmt.msc" ein und klicken Sie
auf >OK<. Wählen Sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse
(COM und LPT)" einen neuen „PCI Port" z.B. (COM3) sehen. Wenn Sie diese oder
ähnliche Einträge sehen, ist die Karte korrekt installiert.
2
Deutsch
Deutsch
Deutsch
EX
EX
EX-
-
-
44041
44041
44041-
TREIBER INSTALLATION
ÄNDERN DER PORT NUMMER
Hier können Sie die Ports ändern, klicken Sie z.B. auf >COM3<
Signal
Pin
Signal
>Anschlusseinstellung< und >Erweitert<. Sie können dann zwischen COM3 und
COM256 wählen!
DTR
7
RTS
8
CTS
LINUX
DSR
9
RI
Es gibt für diese Karte keine Linux Treiber. Sie wird allerdings unter den meisten Linux
Versionen unterstützt. Da sich die einzelnen Distributionen und Kernelversionen sehr
voneinander unterscheiden, können wir Ihnen leider keine Installationsanweisung zur
Verfügung stellen. Bitte halten Sie sich an die Installationsanweisung für Standard I/O
Ports Ihrer Linux Version und an die allgemeinen Hinweise im Linux Verzeichnis auf der
Treiber CD. In einigen Versionen wird die Karte automatisch beim Start installiert.
-
-
2
2
2
3
Deutsch
Deutsch
Deutsch
User Manual
User Manual
Vers. 1.3 / 01.07.13

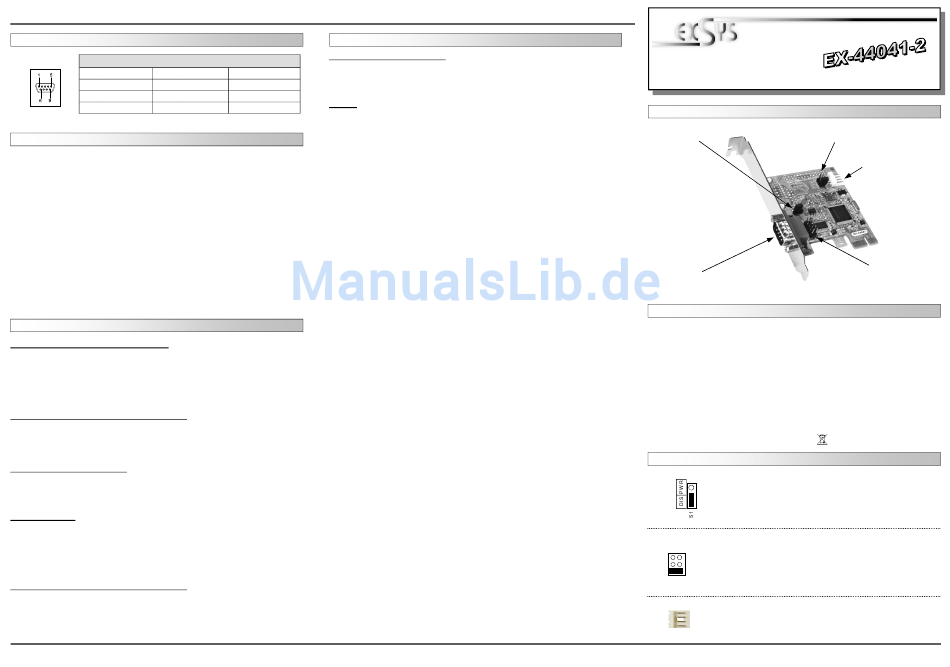

LAYOUT
JP1: Power to 9 Pin
On/Off
S1: 9 pin male
serial connector
DESCRIPTION & TECNICAL INFORMATION
The EX-44041-2 is a plug & play high-speed serial RS-232 expansion card for the PCI-
Express Bus. It provides one 9 pin high speed RS-232 serial ports. It uses data transfer
rates up to 115.2Kbaud/s. The card design utilizes the 16C550 UART with 256byte
buffer, which incorporates the latest in high speed interface technology. In combination
with the fast PCI-Express bus it provides a secure and very high data transfer on each
single port. It supports all PCI-Express slots x1 to x16. It is not possible to change the
address or IRQ settings manually, they will be obtained automatically by the system
(BIOS) and operating system.
Compatibility:
PCI-Express x1 to x16
Operating system:
Windows DOS/ 2000/ XP/ Vista/ 7/ 8/ Server 200x/ Mac/ Linux
Connections:
1x 9 Pin serial male connector
Extent of delivery:
EX-44041-2, Driver CD, Manual
Certificates:
CE CE
CE / FCC / RoHS / WEEE
CE
JUMPER SETTING & CONNECTORS
JP1:
DIS
PWR
The power source is controlled by jumper JP2 (see the following
section). But this should not be adjusted for standard applications.
JP2:
Only if JP1 is set to PWR! The pin 9 from the serial port connector
will be supplied with DC5V or DC12V. There are 3 sources depends
on the jumper position of JP2.
AUX5V
AUX12V
AUX5V = DC5V from J7, pc power supply connection is required
PCI12V
AUX12V = DC12V from J7, pc power supply connection is required
PCI12V = DC12V from Mainboard (Factory Setting)
J7:
1 +5V
For aux power (JP2), J7 must be connected to pc power supply!
2 GND
3 GND
If not the card wont work.
4 +12V
JP2: External Power select to Power
Supply or PCI-Express Bus
J7: Aux. Power Connector
J1: Internal serial header
DE97424562 / WHQL
= The pin 9 is connected with the RI (Ring Indicator)
signal as standard RS-232 definition (Factory Setting)
= The pin 9 is connected with a power either from PCI
4
