STRUCTURE

Le système line array CURV 500® de LD Systems est un système modulaire et permet donc de très nombreuses possibilités de raccorde-
ment. Vous trouverez ci-dessous l'illustration d'une configuration du LD CURV 500® TS avec tous les éléments possibles.

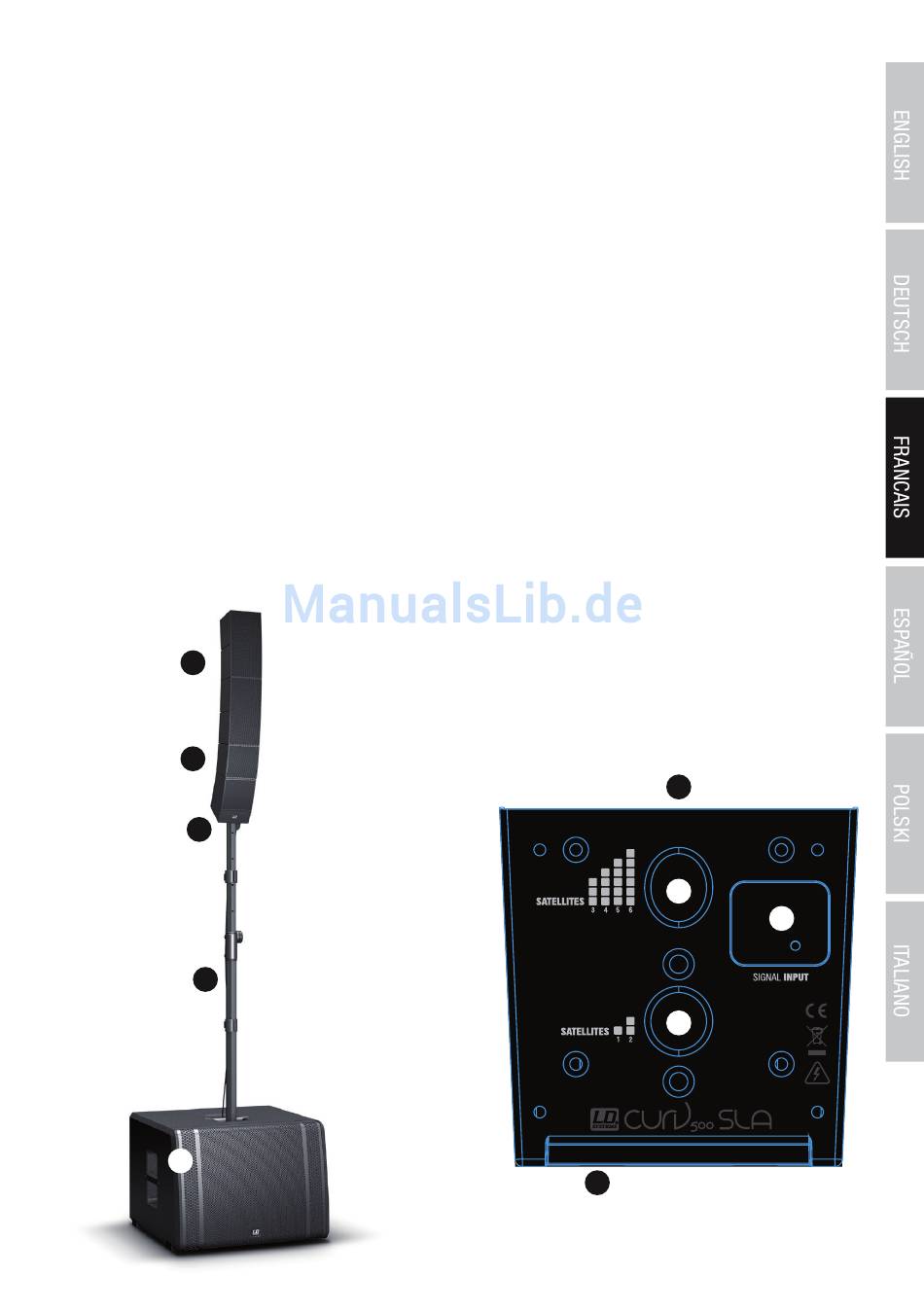

Le LD CURV 500® TS Tour Set comprend 5 éléments :
A. Caisson de graves avec DSP (processeur de signal numérique) intégré et des amplificateurs puissants de classe D pour les composants
système.
B. Barre d'écartement réglable en hauteur.
C. Adaptateur SmartLink® servant de support de base pour 2 enceintes satellites doubles CURV 500® TS et 2 satellites individuels.
D. Deux enceintes satellites individuelles CURV 500® avec mécanisme d'encliquetage breveté et technologie WaveAhead®.
E. Deux enceintes satellites doubles CURV 500® TS avec mécanisme d'encliquetage breveté et technologie WaveAhead®.
Après avoir installé le caisson de graves (A) dans un endroit approprié, la barre d'écartement (B) est vissée sur le caisson de graves (bride sur
la partie supérieure). Si vous utilisez 1 enceinte satellite double ou 2 enceintes satellites individuelles, enfichez l'adaptateur SmartLink® (C) sur
la bride arrière (repérage : satellite 1 + 2, position verticale, fig. F) en haut sur la barre d'écartement ; si vous utilisez plus de 1 enceinte satellite
double ou 2 enceintes satellites individuelles, utilisez la bride avant (repérage : satellites 3 à 6, position inclinée vers l'avant, fig. G). Faites
glisser maintenant la partie arrière des enceinte satellites individuelles (D) sur l'adaptateur SmartLink® (C) jusqu'à atteindre la butée, tout en
appuyant sur le bouton de déverrouillage à ressort situé sur le côté du satellite. Veillez à ce que les deux rails de guidage de l'enceinte satellite
soient correctement insérés dans les rainures situées sur la partie supérieure de l'adaptateur SmartLink® afin de garantir une fixation solide et
de connecter les contacts des deux composants. Relâchez maintenant le bouton de déverrouillage afin qu'il retourne dans sa position initiale et
verrouille ainsi le raccordement. Répétez les étapes mentionnées ci-dessus pour étendre le système avec d'autres enceintes satellites.
Connectez maintenant la sortie haut-parleur Neutrik speakON SAT du subwoofer CURV 500® TS à l'entrée haut-parleur compatible Speakon
INPUT SIGNAL (H) de l'adaptateur SmartLink® en utilisant le câble d'enceinte fourni.
Lors du démontage, procédez dans le sens inverse. Pour une installation fixe et une application de bureau, la partie inférieure
de l'adaptateur SmartLink® comporte un connecteur à vis (fig. I, connecteur à vis fourni).
L'entrée haut-parleurs INPUT SIGNAL (H) est branchée en parallèle avec le raccord enfichable à vis (I).
