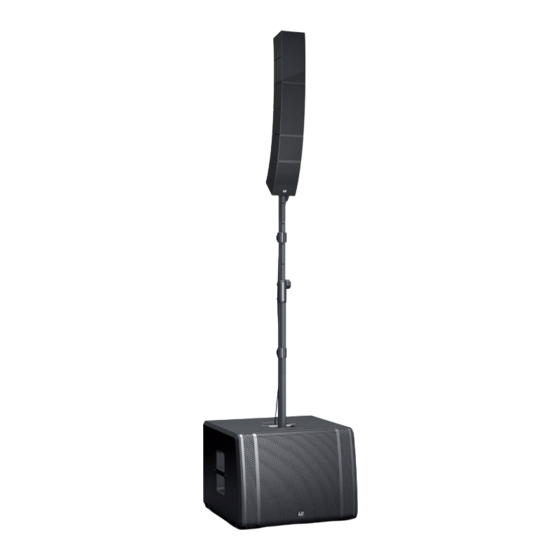

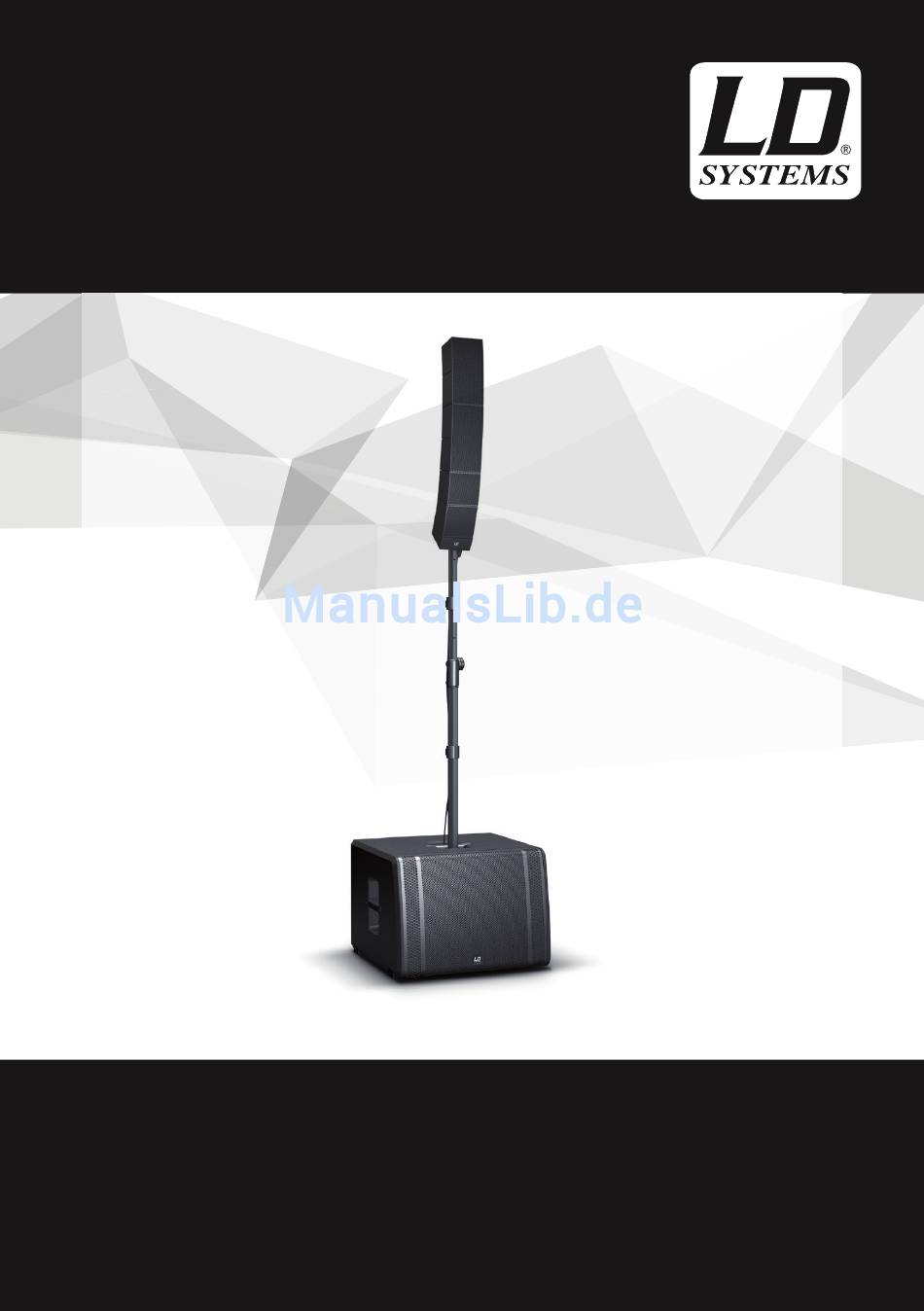

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO CURV 500 ® COMPACT TOURING ARRAY SYSTEM LDCURV500TS...
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL PREVENTIVE MEASURES MEDIDAS DE SEGURIDAD 33-34 INTRODUCTION INTRODUCCIÓN SET-UP MONTAJE CURV 500 TOUR SET SUBWOOFER SUBWOOFER CURV 500 TOUR SET 36-38 CURV 500 SATELLITES AND SMARTLINK ADAPTER SATÉLITES CURV 500 Y ADAPTADOR SMARTLINK 38-39 CONFIGURATION EXAMPLES... -
Seite 13: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. -
Seite 14: Einführung
SmartLink -Adapter kombinieren lassen. Der Lieferumfang beinhaltet zwei Standard-CURV-Satelliten mit je einem ® 4”-Mitteltöner und drei 1”-Hochtönern mit LD Systems WaveAhead®-Technologie sowie zwei Duplex-Satelliten mit doppelter Lautsprecher- bestückung. Als Basis des CURV 500 Touring Array Systems dient der 15”-Bassreflex-Subwoofer mit integriertem Class D-Verstärker plus Multi- ®... -
Seite 15: Aufbau
AUFBAU Um eine Vielzahl verschiedener Konfigurationsmöglichkeiten zu ermöglichen, ist das LD Systems CURV 500® TS Array-System modular aufgebaut. Repräsentativ steht nachfolgend beschrieben die Konfiguration des LD CURV 500® TS als Vollausbau. Das LD CURV 500® TS Tour Set besteht aus 5 Komponenten: A. -
Seite 16: Curv 500 Tour Set Subwoofer
CURV 500 TOUR SET SUBWOOFER ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE ATTENTION: RISQUE DE CHOC ILECTRIQUE NE PAS OUVRIR WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE AVERTISSEMENT: NE PAS EXPOSER CE MATERIEL A LA PLUIE OU L’HUMIDITI AFIN DE RIDUIRE LE RISQUE D’INFLAMMATION OU DE CHOC ILECTRIQUE THIS DEVICE COMPLIES WITH... - Seite 17 LINE INPUT Symmetrischer Line-Eingang (XLR). MAIN LEVEL Regler für die Gesamtlautstärke. Nach links gedreht wird die Gesamtlautstärke abgesenkt, nach rechts gedreht angehoben. SUB LEVEL Einstellung des Lautstärkeverhältnisses des Subwoofers zu den Satelliten-Lautsprechern. POWER LED Die Power LED leuchtet, wenn das Gerät korrekt am Stromnetz angeschlossen und eingeschaltet ist. SIGNAL / LIMIT LED Zweifarbige Anzeige-LED.
-
Seite 18: Curv 500 Satelliten Und Smartlink Adapter
SAT OUTPUT Nutzen Sie die speakON Buchse in der Griffmulde auf der Oberseite des Subwoofers zum Anschließen des CURV 500 SmartLink-Adapters alternativ zu der speakON Buchse auf der Subwoofer-Rückseite. Für den Aufbau der Satelliten auf Distanzstange und separatem Stativ (optional) verwenden Sie bitte beide speakON Lautsprecherbuchsen (maximale Anzahl Satelliten pro System ist 6, 1 Doppel-Satellit entspricht hierbei 2 Einzel-Satelliten). - Seite 19 ENTRIEGELUNGSKNOPF Schieben Sie einen CURV 500 Satelliten von hinten auf den SmartLink® Adapter bis zum Anschlag, während Sie den gefederten Entrie- gelungsknopf an der Seite des Satelliten drücken. Achten Sie dabei darauf, dass die beiden Führungsschienen des Satelliten (18) korrekt in die Nuten (19) auf der Oberseite des SmartLink®...
-
Seite 20: Konfigurationsbeispiele
KONFIGURATIONSBEISPIELE 2 x CURV 500 Doppel-Satellit 2 x CURV 500 Einzel-Satellit 1 x CURV 500 Doppel-Satellit 2 x CURV 500 Einzel-Satellit Je 1 x CURV 500 Doppel-Satellit Je 1 x CURV 500 Einzel-Satellit LDCURV500TS plus LDCURV500STS (Mono) -
Seite 21: Optionales Zubehör
LDCURV500TSCB Stativ plus SmartLink Adapter und 8 m Lautsprecherkabel Artikelnr.: LDCURV500STS Trussmontageadapter inkl. Klemme und Ringschraube Artikelnr.: LDCURV500TMB TECHNISCHE DATEN Modellbezeichnung: LDCURV500TS Produkttyp: PA-Komplettsystem System-Ausgangsleistung (RMS): 1.000 W Farbe: schwarz Anzahl der Array-Satelliten: 4 (2 Einzel-Satelliten, 2 Doppel-Satelliten) Anzahl der Smartlink-Adapter: Anzahl der Subwoofer: Max. -
Seite 22: Herstellererklärungen
Array-Satelliten (doppelt) Mittel-/Hochtöner-System: Mitteltöner: 2 x 4" / Hochtöner: 6 x 1" mit WaveAhead®-Technologie / 8 Ohm Array-Satelliten – Eigenschaften: interne Frequenzweiche, WaveAhead®-Technologie, Metall-Schutzgitter Array-Satelliten – Material: Aluminium-Druckguss Array-Satelliten – Oberfläche: pulverbeschichtet Array-Satelliten – Abmessungen (B x 122 x 240 x 126 mm H x T): Array-Satelliten –... - Seite 64 WWW.LD-SYSTEMS.COM Adam Hall GmbH | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com REV: 03...
