LD Systems DAVE G4X-Serie Bedienungsanleitung
Verwandte Anleitungen für LD Systems DAVE G4X-Serie
Inhaltszusammenfassung für LD Systems DAVE G4X-Serie

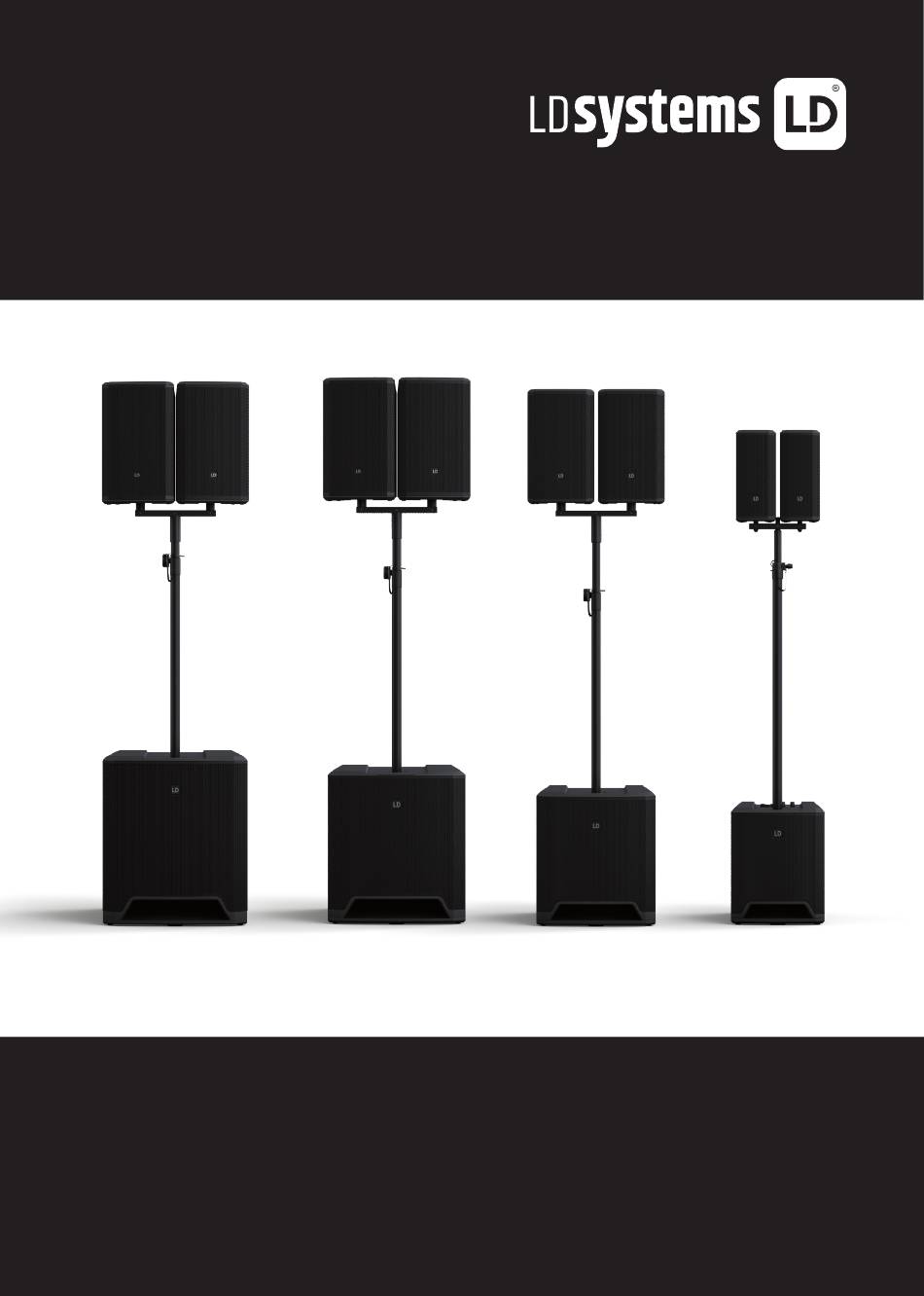

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D´USO DAVE G4X SERIES COMPACT 2.1 PA SYSTEM LDDAVE18G4X / LDDAVE15G4X / LDDAVE12G4X / LDDAVE10G4X...
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL ABOUT THIS MANUAL INFORMACIÓN SOBRE ESTAS INSTRUCCIONES DE INTENDED USE EXPLANATIONS OF TERMS AND SYMBOLS USO CONFORME A LA NORMATIVA SAFETY INSTRUCTIONS EXPLICACIONES DE TÉRMINOS Y SÍMBOLOS SCOPE OF DELIVERY INSTRUCCIONES DE SEGURIDAD ASSEMBLY AND CABLING... -
Seite 21: Deutsch
SIE HABEN DIE RICHTIGE WAHL GETROFFEN! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjähri- gen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. -
Seite 22: Sicherheitshinweise
Dieses Symbol kennzeichnet Gefahren, die einen elektrischen Schlag verursachen können. Dieses Symbol kennzeichnet Gefahrenstellen oder gefährliche Situationen. Dieses Symbol kennzeichnet Gefahren durch heiße Oberflächen. Dieses Symbol kennzeichnet Gefahren durch hohe Lautstärken. Dieses Symbol kennzeichnet ergänzende Informationen zur Bedienung des Produkts. Dieses Symbol kennzeichnet ein Gerät, in dem sich keine vom Benutzer austauschbaren Teile befinden. - Seite 23 ACHTUNG: 1. Nehmen Sie das Gerät nicht in Betrieb, wenn es starken Temperaturschwankungen aus- gesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Umgebungstemperatur erreicht hat. 2. Stellen Sie sicher, dass die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen.
- Seite 24 VORSICHT: 1. Bei beweglichen Bauteilen wie Montagebügeln, oder sonstigen beweglichen Bauteilen besteht die Möglichkeit sich zu klemmen. 2. Bei Geräten mit motorisch angetriebenen Bauteilen besteht Verletzungsgefahr durch die Bewegung des Gerätes. Plötzliche Gerätebewegungen können zu Schreckreaktionen führen. ACHTUNG: 1. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespei- chern, Öfen oder sonstigen Wärmequellen.
- Seite 25 SIGNALÜBERTRAGUNG PER FUNK (z.B. W-DMX oder Audio-Funksysteme, Bluetooth): Die Qualität und Leistungsfähigkeit kabelloser Signalübertragungen ist generell abhängig von den Umgebungsbedingungen. Einfluss auf die Reichweite und Signalstabilität haben z.B.: • Abschirmung (z.B. Mauerwerk, Metallbauten, Wasser) • Hohes Funkaufkommen (z.B. starke W-LAN Netze) •...
-
Seite 26: Lieferumfang
LIEFERUMFANG Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliches Verpackungsmaterial. Überprüfen Sie die Vollständigkeit und Unversehrtheit der Lieferung und benachrichtigen Sie Ihren Ver- triebspartner bitte unverzüglich nach dem Kauf, falls die Lieferung nicht komplett oder beschädigt ist. Im Lieferumfang des Produkts DAVE 18 G4X sind enthalten: •... -
Seite 27: Aufbau Und Verkabelung

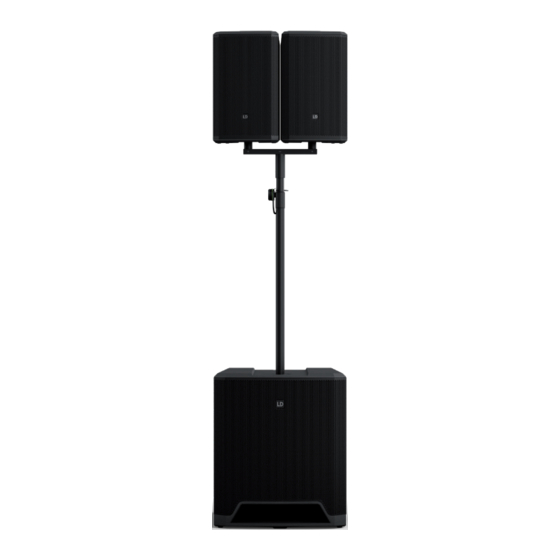

AUFBAU UND VERKABELUNG GEFAHR: Stellen Sie das Lautsprechersystem stets an einer geeigneten Stelle auf einen ausreichend tragfähigen, ebenen und waagerechten Untergrund. Stellen Sie sicher, dass das Lautsprechersystem z.B. nicht von einer Bühnenkante fallen kann (z.B. durch Vibration). Es besteht die Gefahr, dass nicht korrekt aufgebaute und positionierte Geräte um- bzw. herab- fallen. - Seite 28 Falls der Standardaufbau des DAVE G4X Lautsprechersystems nicht gewünscht oder möglich sein sollte, kann der Aufbau mit einer Distanzstange und einer Stativgabel montiert auf dem Subwoofer erfolgen . Um nun dennoch ein beeindruckendes Stereo-Klangbild zu erzielen und unangenehme Interferen- zen zu vermeiden, wählen Sie das DSP-Preset, das dieser Aufbauvariante entspricht (MODE SELECT, rech- tes Symbol) und nutzen den Stereo-Eingang INPUT 3L / 4R zur Ansteuerung (XLR/Klinke Combo-Buchsen oder Cinch-Buchsen).
-
Seite 29: Anschlüsse, Bedien- Und Anzeigeelemente
ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE Die Anschluss- und Mischpultsektionen der DAVE G4X Lautsprechersysteme sind identisch und befinden sich auf der Rückseite der entsprechenden Subwoofer (repräsentativ DAVE 18 G4X). -
Seite 30: Power Input
POWER INPUT IEC Netzbuchse mit integriertem Sicherungshalter. Ein geeignetes Netzkabel befindet sich im Lieferumfang. WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten. Achten Sie auf den Aufdruck auf dem Gehäuse. Sollte die Sicherung wieder- holt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. - Seite 31 INPUT 1 / INPUT 2 Lautstärkeregler für die Kanäle 1 und 2. Drehung nach rechts erhöht die Lautstärke, Drehung nach links senkt sie ab. SELECT Die Anpassung an die Signalquelle erfolgt mit Hilfe des Tasters SELECT. Drücken Sie ggf. wiederholt auf den Taster, um den Audio-Eingang an die entsprechende Signalquelle anzupassen.
- Seite 32 REVERB Pegelsteller für die Zumischung des Signals von Kanal 1 bzw. Kanal 2 auf das interne digitale Effektgerät. PRESET PLATE / LARGE / SMALL / OFF Drücken Sie ggf. wiederholt auf den Taster PRESET, um das gewünschte Effekt-Preset auszuwählen oder den Halleffekt abzuschalten.
-
Seite 33: Pflege, Wartung Und Reparatur
STATUS DISPLAY POWER: Leuchtet, wenn der Subwoofer korrekt am Stromnetz angeschlossen und eingeschaltet ist. SIGNAL: Indikator für das Mischpult Summensignal. Die Signalerfassung erfolgt vor dem MAIN Lautstärkeregler. LIMIT: Leuchtet auf, wenn das Lautsprechersystem im oberen Grenzbereich betrieben wird. Ein kurzes Aufleuchten der LIMIT-Anzeige ist dabei unkritisch. -
Seite 34: Wartung Und Reparatur (Nur Durch Fachpersonal)
4. Es dürfen generell keine Reinigungs-, Desinfektionsmittel oder Mittel mit schleifender Wirkung zur Pflege verwendet werden, andernfalls ist mit Beeinträchtigung der Oberflächenbeschaffenheit zu rechnen. Speziell durch Lösemittel, wie Alkohol, können Gehäusedichtungen in ihrer Funktion beein- trächtigt werden. 5. Geräte sind generell trocken zu lagern und vor Staub und Verschmutzung zu schützen. WARTUNG UND REPARATUR (NUR DURCH FACHPERSONAL) GEFAHR! There are live components in the unit. -
Seite 35: Technische Daten
TECHNISCHE DATEN Artikelnummer LDDAVE10G4X LDDAVE12G4X LDDAVE15G4X LDDAVE18G4X Allgemein Gewicht 24.5 kg 43.7 Kg 53.9 Kg 63.2 kg Produktart PA Komplettsysteme PA Komplettsysteme PA Komplettsysteme PA Komplettsysteme Farbe Schwarz Schwarz Schwarz Schwarz System Power (RMS) 340 W 730 W 1030 W 2000 W System Power (peak) 680 W... - Seite 36 Artikelnummer LDDAVE10G4X LDDAVE12G4X LDDAVE15G4X LDDAVE18G4X Mid/Hi System Größe Mittentöner 2 x 4“ 6.5“ 8“ 8“ Magnet Mittentöner Ferrite Ferrite Ferrite Ferrite Marke Mittentöner Custom-made Custom-made Custom-made Custom-made Schwingspule 1“ (25.4 mm) 1.5“ (38.6 mm) 1.5“ (38.6 mm) 2“ (50 mm) Mittentöner Horn CD Waveguide...
- Seite 37 Artikelnummer LDDAVE10G4X LDDAVE12G4X LDDAVE15G4X LDDAVE18G4X Schutzschaltungen Kurzschluss, Limiter, Kurzschluss, Limiter, Kurzschluss, Limiter, Kurzschluss, Limiter, Überlastung Überlastung Überlastung Überlastung Kühlung Passive Passive Passive Passive Betriebstemperatur 0 °C - 40 °C 0 °C - 40 °C 0 °C - 40 °C 0 °C - 40 °C Feuchtigkeitsbereich <...
-
Seite 38: Entsorgung
ENTSORGUNG Verpackung: 1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden. 2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffver- ordnungen in Ihrem Land. Gerät: 1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. -
Seite 39: Herstellererklärungen
HERSTELLERERKLÄRUNGEN HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0. Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. Im Servicefall wenden Sie sich an Ihren Vertriebspartner. CE-KONFORMITÄT Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie entspricht (soweit zutreffend). Niederspannungsrichtlinie (2014/35/EU) EMV-Richtlinie (2014/30/EU) RoHS (2011/65/EU) - Seite 116 LD-SYSTEMS.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com Adam Hall Ltd. | The Seedbed Business Centre | SS3 9QY Essex | UK REV: 04...
