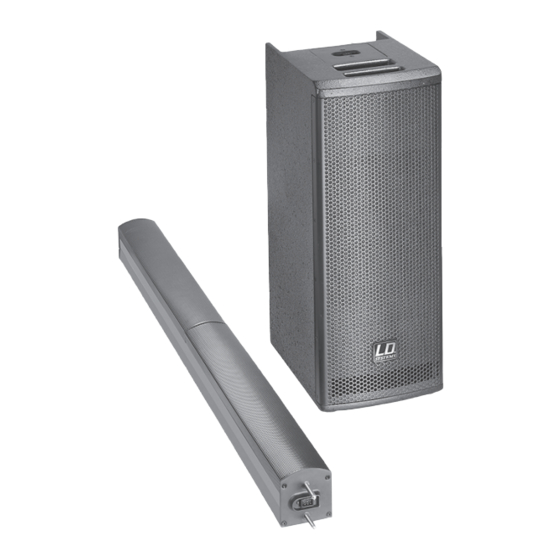

Kompaktes säulen pa system aktiv mit integrierter 3-kanal mixeinheit
Verwandte Anleitungen für LD Systems LDMAUI11MIX
Inhaltszusammenfassung für LD Systems LDMAUI11MIX
- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO ALL IN ONE ARRAY SYSTEM WITH 3-CHANNEL MIXER LDMAUI11MIX(W)
-
Seite 22: Einführung
Sie haben die richtige Wahl getroffen! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungs- losen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. - Seite 23 LD MAUI11MIX(W) KOMPAKTES SÄULEN PA SYSTEM AKTIV MIT INTEGRIERTER 3-KANAL MIXEINHEIT...
-
Seite 24: Sicherheitshinweise
SICHERHEITSHINWEISE: 1. Lesen Sie diese Anleitung bitte sorgfältig durch. 2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf. 3. Befolgen Sie die Anweisungen. 4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät. 5. - Seite 25 SICHERHEITSHINWEISE: buchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten.
-
Seite 26: Allgemeine Hinweise
AUFBAU, ANSCHLUSS UND INBETRIEBNAHME: ALLGEMEINE HINWEISE Der Subwoofer des LD Systems MAUI11MIX PA-Systems muss vor der Inbetriebnahme senkrecht auf ebener Fläche auf seine Gummifüße gestellt werden. Betreiben Sie das System niemals auf einem Rollwagen, da die Gefahr besteht, dass sich das gesamte System unkontrolliert in Bewegung setzt. Unfälle und Beschädigungen können die Folge sein. - Seite 27 AUFBAU, ANSCHLUSS UND INBETRIEBNAHME:...
-
Seite 28: Anschlüsse, Bedien- Und Anzeigeelemente
ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE:... - Seite 29 ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE: MIC INPUT Symmetrischer Mikrofoneingang (XLR / 6,3 mm Klinke Combo). Die Nutzung eines unsymmetrischen Mikrofonkabels (Mono-Klinke) ist ebenfalls möglich. Der Mikrofoneingang verfügt über ein eingebautes 100Hz Trittsschallfilter um störende tieffrequente Signalanteile zu unterdrücken. HINWEIS: Am Mikrofoneingang liegt keine Phantomspeisung an. HI-Z INPUT Mono-Eingang mit 6,3 mm Klinken-Buchse für Akustik- oder E-Gitarre.
- Seite 30 ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE: NETZBUCHSE IEC Netzbuchse (Volex) mit integriertem Sicherungshalter. Ein passendes Netzkabel befindet sich im Liefer- umfang. Zum Entriegeln des Gerätesteckers den gelben Knopf am Stecker herunterdrücken. WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten.
-
Seite 31: Frequenzzuordnung
FREQUENZZUORDNUNG: HOCHTÖNER 7000 Hz - 20000 Hz Passive Weiche OBERE MITTEN 180 Hz - 7000 Hz MITTEN 180 Hz - 1500 Hz SUBWOOFER 50 Hz - 180 Hz Die 3-Wege DSP-gestützte Verstärkung des LD MAUI11MIX Lautsprechersystems sorgt für einen klaren, dynamischen und ausgewogenen Klang über das gesamte Frequenzspektrum. - Seite 32 DSP BLOCKDIAGRAMM:...
- Seite 33 LD SYSTEMS LECC DSP: WAS BEDEUTET DIE BEZEICHNUNG LD SYSTEMS LECC DSP? DSP ist die Abkürzung für Digital Signal Processing (Digitale Signalverarbeitung), LECC für Limiter, EQ, Compressor und Crossover (Limiter, EQ, Kompressor und Frequenzweiche). Die digitale Signalverarbeitung gewährleistet eine optimale Audiowiedergabe mit maximaler Klarheit und schützt gleichzeitig das PA-System vor Überlastung.
-
Seite 34: Spezifikationen
SPEZIFIKATIONEN: Modellbezeichnung: LDMAUI11MIX(W) Produktart: PA Komplettsystem Typ: aktiv Farbe: schwarz (LDMAUI11MIX) weiß (LDMAUI11MIXW)" Max. SPL (continuous): 114 dB Max. SPL (Peak): 122 dB Frequenzgang: 50 Hz - 20.000 Hz Abstrahlwinkel (H x V): 120° (Durchschnitt, horizontal) Gesamthöhe: 1950 mm Gesamtgewicht:... - Seite 35 SPEZIFIKATIONEN: Mid / Hi System Größe Mittentöner: 8 x 3" Größe Mittentöner: 8 x 76 mm Magnet Mittentöner: Neodym Marke Mittentöner: Custom Made Größe Hochtöner: 1" Größe Hochtöner: 25 mm Magnet Hochtöner: Neodym Marke Hochtöner: Custom Made Lautsprechereingänge: Lautsprechereingangsanschlüsse: Custom Made Multipin Steckverbinder Gehäusebauart Mid/Hi System: geschlossen Gehäusematerial Mid/Hi System:...
- Seite 36 SPEZIFIKATIONEN: Verstärkermodul Verstärker: 3-Wege Class D Verstärkerleistung System (RMS): 300 W Verstärkerleistung System (Peak): 1200 W Schutzschaltungen: Multiband Limiter, Überspannung, Kurzschluss Kühlung: passiv Bedienelemente: Main Level, Sub Level, Mic Level, Line Level, MP3 / Hi-Z Level, ON / OFF Anzeigeelemente: LEDs für: On, Signal, Limit, Protect Netzanschluss: IEC Netzbuchse...
- Seite 37 SPEZIFIKATIONEN: Verstärkermodul DSP-Funktionen: Limiter, EQ, Compressor, Crossover Auflösung A/D - D/A: 24 bit - 24 bit Samplingrate: 48 kHz Rauschabstand: 100 dB...
-
Seite 38: Garantiebestimmungen
HERSTELLERERKLÄRUNGEN: GARANTIEBESTIMMUNGEN Diese Garantie erstreckt sich auf das von Ihnen erworbene Adam Hall Produkt der Marke LDSYSTEMS. Die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer werden von dieser Garantie nicht berührt. Vielmehr begründet diese Garantie zusätzliche selbständige Ansprüche gegenüber Adam Hall. Mit dieser Garantie stellt Adam Hall sicher, dass das von Ihnen bei Adam Hall oder einem Adam Hall Partner erworbene Produkt, bei normalem Gebrauch während des Zeitraums von 2 Jahren ab Kaufdatum frei von Material- oder Ver- arbeitungsfehlern ist. -
Seite 39: Haftungsbeschränkung
HERSTELLERERKLÄRUNGEN: HAFTUNGSBESCHRÄNKUNG Falls an Hardware-Produkten von Adam Hall innerhalb der Garantiezeit Material- oder Verarbeitungsfehler (gemäß der Garantieerklärung oben) auftreten, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Austausch des Geräts. Die maximale Haftung der Firma Adam Hall ist ent- sprechend dieser Garantie ausdrücklich auf den Kaufpreis oder die Kosten für eine Reparatur oder Ersatz –... -
Seite 40: Korrekte Entsorgung Dieses Produktes
HERSTELLERERKLÄRUNGEN: KORREKTE ENTSORGUNG DIESES PRODUKTES (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Perso- nenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. - Seite 42 Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM Introduction Le système de sonorisation à colonne LD Systems MAUI11MIX a été conçu pour des applications professionnelles. Il possède des composants haut de gamme, des étages amplificateurs pilotés par DSP avec un filtre actif 3 bandes et un son équilibré...
- Seite 43 LD MAUI11MIX(W) SYSTÈME DE SONORISATION ACTIF DE TYPE COLONNE, MIXEUR 3 CANAUX INTÉGRÉ...
- Seite 124 WWW.LD-SYSTEMS.COM Adam Hall GmbH | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com...
