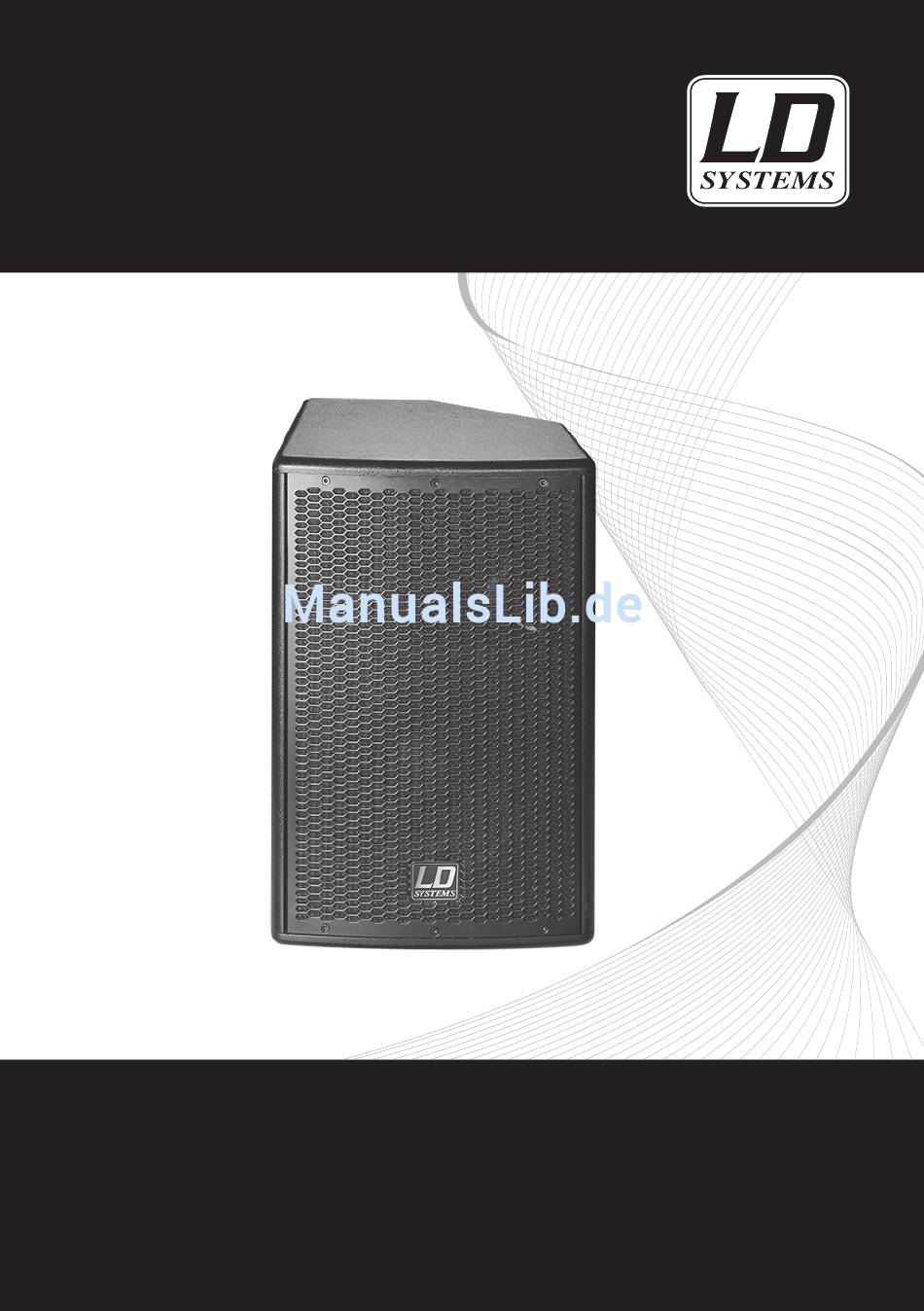

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO LD GT SERIES ACTIVE PA SPEAKERS LDGT10A / LDGT12A / LDGT15A...
- Seite 16 Sie haben die richtige Wahl getroffen! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungs- losen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können.
- Seite 17 LD GT SERIE AKTIV PA LAUTSPRECHER LDGT10 A / LDGT12A / LDGT15A...
-
Seite 18: Sicherheitshinweise
SICHERHEITSHINWEISE: 1. Lesen Sie diese Anleitung bitte sorgfältig durch. 2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf. 3. Befolgen Sie die Anweisungen. 4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät. 5. - Seite 19 SICHERHEITSHINWEISE: buchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten.
-
Seite 20: Anschlüsse, Bedien- Und Anzeigeelemente
ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE: LDGT12A abgebildet MIC IN Symmetrischer Mikrofoneingang (XLR / 6,3 mm Klinke Combo). Die Nutzung eines unsymmetrischen Mikrofonkabels (Mono-Klinke) ist ebenfalls möglich. MIC GAIN Lautstärkeregler für den Mikrofonkanal MIC IN. Nach links gedreht verringert sich, nach rechts gedreht erhöht sich die Lautstärke. - Seite 21 ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE: LINE OUT Symmetrischer XLR-Ausgang zum Anschließen eines weiteren aktiven Lautsprechers oder Mischpults. Das anliegende Signal besteht aus der Summe der Kanäle MIC IN und LINE IN. ANZEIGE LEDS POWER: Leuchtet, sobald das Gerät korrekt am Stromnetz angeschlossen und eingeschaltet ist. SIGNAL: Leuchtet auf, wenn am Gerät ein Audiosignal anliegt.
- Seite 22 0/5° DUAL-TILT FLANSCH: 0/5° Dual-Tilt Flansch Die LD Systems Fullrange Lautsprecher der GT-Serie sind mit einem Stativflansch bestückt, der durch seine 2 Neigungs- winkel eine optimale Positionierung der Lautsprecher für unterschiedliche Beschallungsanwendungen ermöglicht. Bei Veranstaltungen mit stehendem Publiklum und Orten, wo eine höhere Reichweite gefordert ist, empfiehlt es sich, den 0°...
-
Seite 23: Spezifikationen
SPEZIFIKATIONEN: Modellbezeichnung: LDGT10A Produktart: PA Lautsprecher Typ: aktiv Größe Tieftöner: 10" Größe Tieftöner: 254 mm Magnet Tieftöner: Ferrit Marke Tieftöner: Custom Made Schwingspule Tieftöner: 2" Schwingspule Tieftöner: 50,8 mm Horn: CD Horn Größe HF Treiber: 1" Größe HF Treiber: 25,4 mm... - Seite 24 SPEZIFIKATIONEN: Modellbezeichnung: LDGT10A Gehäusematerial: 15 mm Sperrholz Gehäuseoberfläche: Textured Dura-Vinyl Gehäusebauart: Bassreflex Monitorwinkel: 54° Breite: 328 mm Höhe: 500 mm Tiefe: 293 mm Gewicht: 13,5 kg Weitere Eigenschaften: 0/5° Dual-Tilt Flansch), stabiles Metall Frontgitter Modellbezeichnung: LDGT12A Produktart: PA Lautsprecher Typ: aktiv Größe Tieftöner:...
- Seite 25 SPEZIFIKATIONEN: Modellbezeichnung: LDGT12A Bedienelemente: Mic Gain, Line Gain, Volume, Treble, Bass, Power Anzeigeelemente: Power, Signal, Limit, Protect (Schutzschaltung aktiv) Line-Eingänge: Line-Eingangsanschlüsse: XLR / 6,3 mm Klinke (combo) Mic-Eingänge: Mic-Eingangsanschlüsse: XLR / 6,3 mm Klinke (combo) Line-Ausgänge: Line-Ausgangsanschlüsse: Netzanschluss: IEC-Netzbuchse Stromversorgung: Schaltnetzteil Betriebsspannung: 110 V - 120 V AC, 50 - 60 Hz...
- Seite 26 SPEZIFIKATIONEN: Modellbezeichnung: LDGT15A Größe HF Treiber: 1" Größe HF Treiber: 25,4 mm Magnet HF Treiber: Ferrit Marke HF Treiber: Celestion Schwingspule HF Treiber: 1" Schwingspule HF Treiber: 25,4 mm Verstärker: Class D Abstrahlwinkel (H x V): 90° x 60° Leistung (RMS): 250 W Leistung (Peak): 1000 W...
-
Seite 27: Herstellererklärungen
HERSTELLERERKLÄRUNGEN: GARANTIEBESTIMMUNGEN Diese Garantie erstreckt sich auf das von Ihnen erworbene Adam Hall Produkt der Marke LDSYSTEMS. Die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer werden von dieser Garantie nicht berührt. Vielmehr begründet diese Garantie zusätzliche selbständige Ansprüche gegenüber Adam Hall. Mit dieser Garantie stellt Adam Hall sicher, dass das von Ihnen bei Adam Hall oder einem Adam Hall Partner erworbene Produkt, bei normalem Gebrauch während des Zeitraums von 2 Jahren ab Kaufdatum frei von Material- oder Ver- arbeitungsfehlern ist. -
Seite 28: Haftungsbeschränkung
HERSTELLERERKLÄRUNGEN: HAFTUNGSBESCHRÄNKUNG Falls an Hardware-Produkten von Adam Hall innerhalb der Garantiezeit Material- oder Verarbeitungsfehler (gemäß der Garantieerklärung oben) auftreten, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Austausch des Geräts. Die maximale Haftung der Firma Adam Hall ist ent- sprechend dieser Garantie ausdrücklich auf den Kaufpreis oder die Kosten für eine Reparatur oder Ersatz –... -
Seite 29: Korrekte Entsorgung Dieses Produktes
HERSTELLERERKLÄRUNGEN: KORREKTE ENTSORGUNG DIESES PRODUKTES (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personen- schäden durch unkontrollierte Abfallentsorgung zu vermeiden. - Seite 88 WWW.LD-SYSTEMS.COM Adam Hall GmbH | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com...
