Führungsschienenhalter/Tuchstützdrahtwinkel - Reflexa LifeSmall Montage- Und Bedienungsanleitung

12
2 Installation und Montage
2.3.2 Führungsschienenhalter/Tuchstützdrahtwinkel
» Prüfen Sie, ob die gelieferten Führungsschienenhalter mit der Bestellung
übereinstimmen.
1
Außen

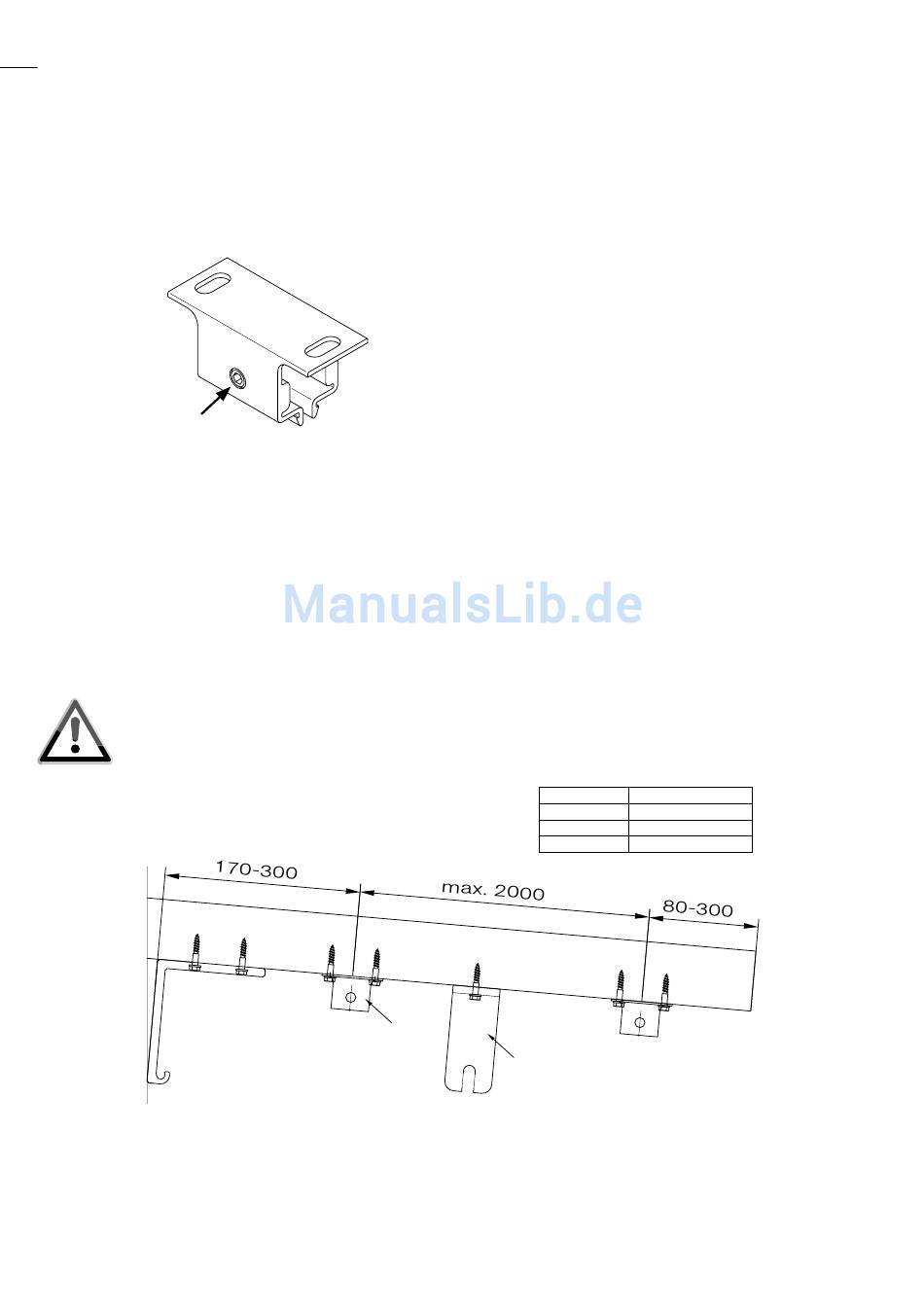

Abb. 6: Führungsschienenhalter
» Zeichnen Sie die Führungsschienenhalter (Abb. 6) an den Sparren an
(Abstände siehe Abb. 7).
» Bohren Sie Löcher an den angezeichneten Stellen und schrauben Sie
die Führungsschienenhalter fest.
» Drehen Sie dabei die Klemmschrauben (1 – Abb. 6) 2 – 3 mm heraus,
damit die Schiene einrasten kann.
» Achten Sie hierbei auf die Flucht der Führungsschienenhalter.
Diese können Sie gegebenenfalls seitlich etwas verschieben.
Beachten Sie, dass das Achsmaß der Markise auch das Bestell- und
Befestigungsmaß ist.
Abb. 7: Abstände Führungsschienenhalter
Mitte
Ausfall / mm Halter je Schiene
0 - 2000
2001 - 3500
3501 - 4500
1
2
2
3
4
