Montage; Montagekonsolen - Reflexa LifeSmall Montage- Und Bedienungsanleitung

2.3

Montage

2.3.1 Montagekonsolen

Die Montagekonsolen werden jeweils an den zweiten Sparren gegenüber den
Schienenhaltern versetzt montiert. Sie dienen lediglich als Montagehilfe und sind
für die Funktionsfähigkeit der Markisen nicht zwingend erforderlich.

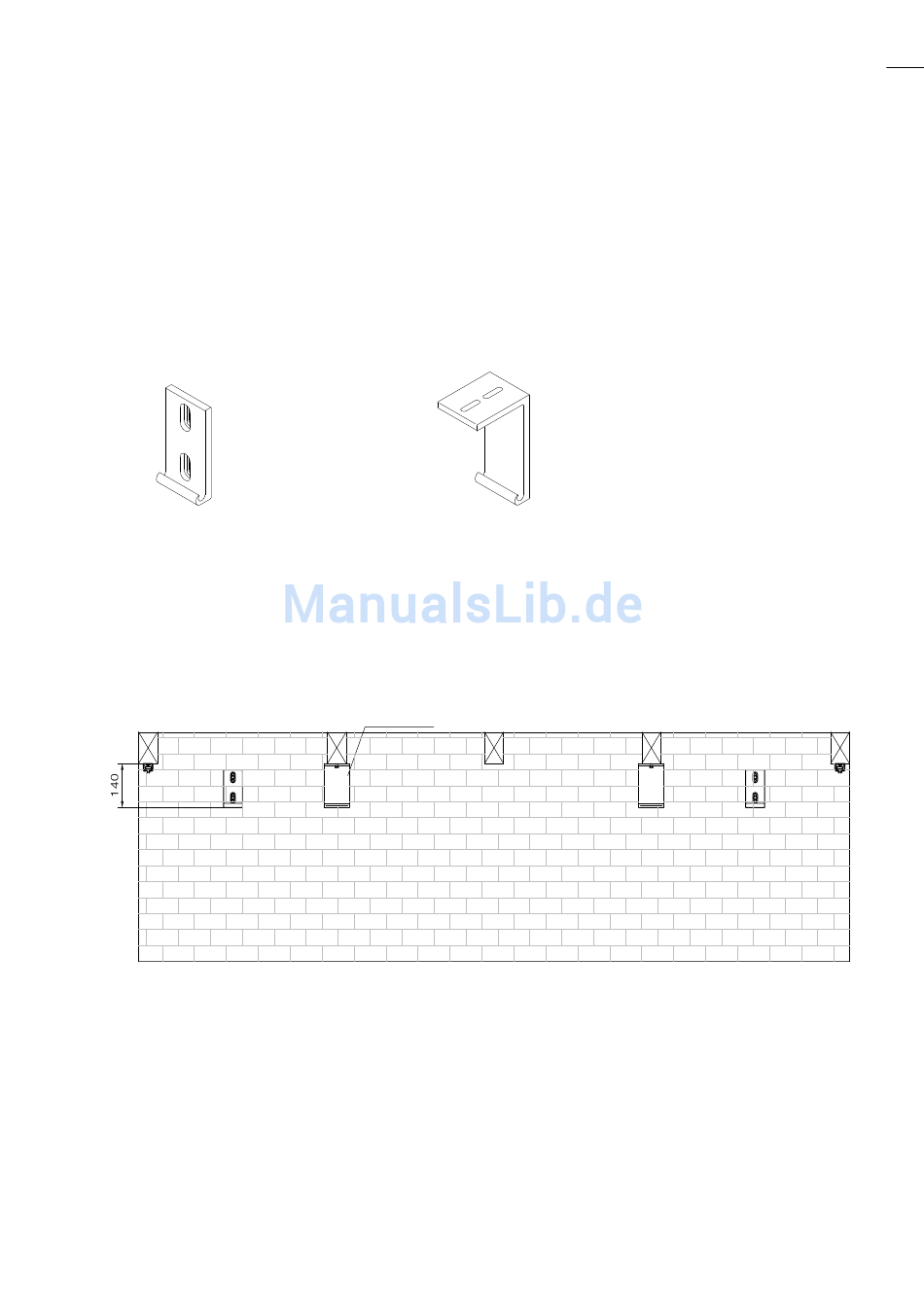

Abb. 3: Wandkonsole
» Zeichnen Sie die Bohrlöcher auf der Wand bzw. auf den Sparren an. Der
Abstand von Unterkante Sparren bis Unterkante Halter beträgt 140 mm.
» Bohren Sie Löcher an den angezeichneten Stellen und schrauben Sie die
Montagekonsolen fest.
2 Wandhalter
Abb. 5: Montagekonsolen
Unterdachmarkise LifeSmall – Einzelanlage
Abb. 4: Deckenkonsole
1 Deckenhalter
1 2
11
