10. Tipp: Vermeiden Sie es, die Kabel bei diesem
Schritt zu quetschen.

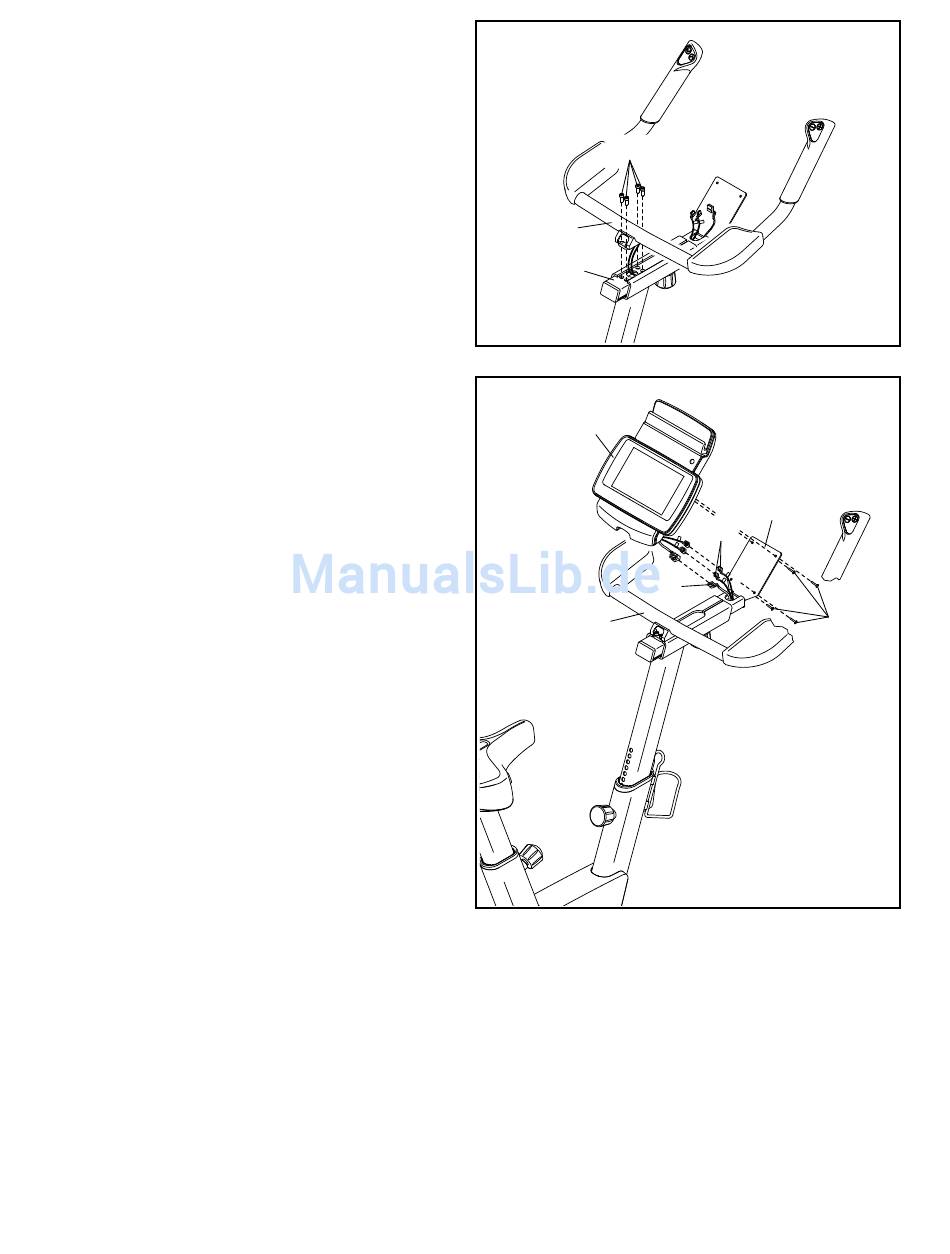

Befestigen Sie den Haltegriff (7) mit
vier M6 x 16 mm Schrauben (103) am
Haltegriffwagen (105). Ziehen Sie alle
Schrauben leicht und dann fest an.
11. Tipp: Vermeiden Sie es, die Kabel bei diesem
Schritt zu quetschen.
Lassen Sie eine zweite Person die Konsole (9)
in der Nähe des Haltegriffwagens (105) halten.
Verbinden Sie die Konsolenkabel mit dem
Hauptkabel (68) und den zwei Kabeln (F) vom
Haltegriff (7); stellen Sie dabei sicher, das
mit „L" gekennzeichnete Konsolenkabel
an das mit „L" gekennzeichnete
Kabel anzuschließen und das mit „R"
gekennzeichnete Konsolenkabel an das
mit „R" gekennzeichnete Kabel. Stecken
Sie das überschüssige Kabel in den
Haltegriffwagen (105).
Befestigen Sie dann die Konsole (9) mit vier
M4 x 12 mm Schrauben (94) am Haltegriffwagen
(105). Ziehen Sie alle Schrauben leicht und
dann fest an.
10
103
7
105
11
9
7
11
Vermeiden Sie
es, die Kabel
zu quetschen.
Vermeiden Sie
es, die Kabel
zu quetschen.
105
F
68
94
