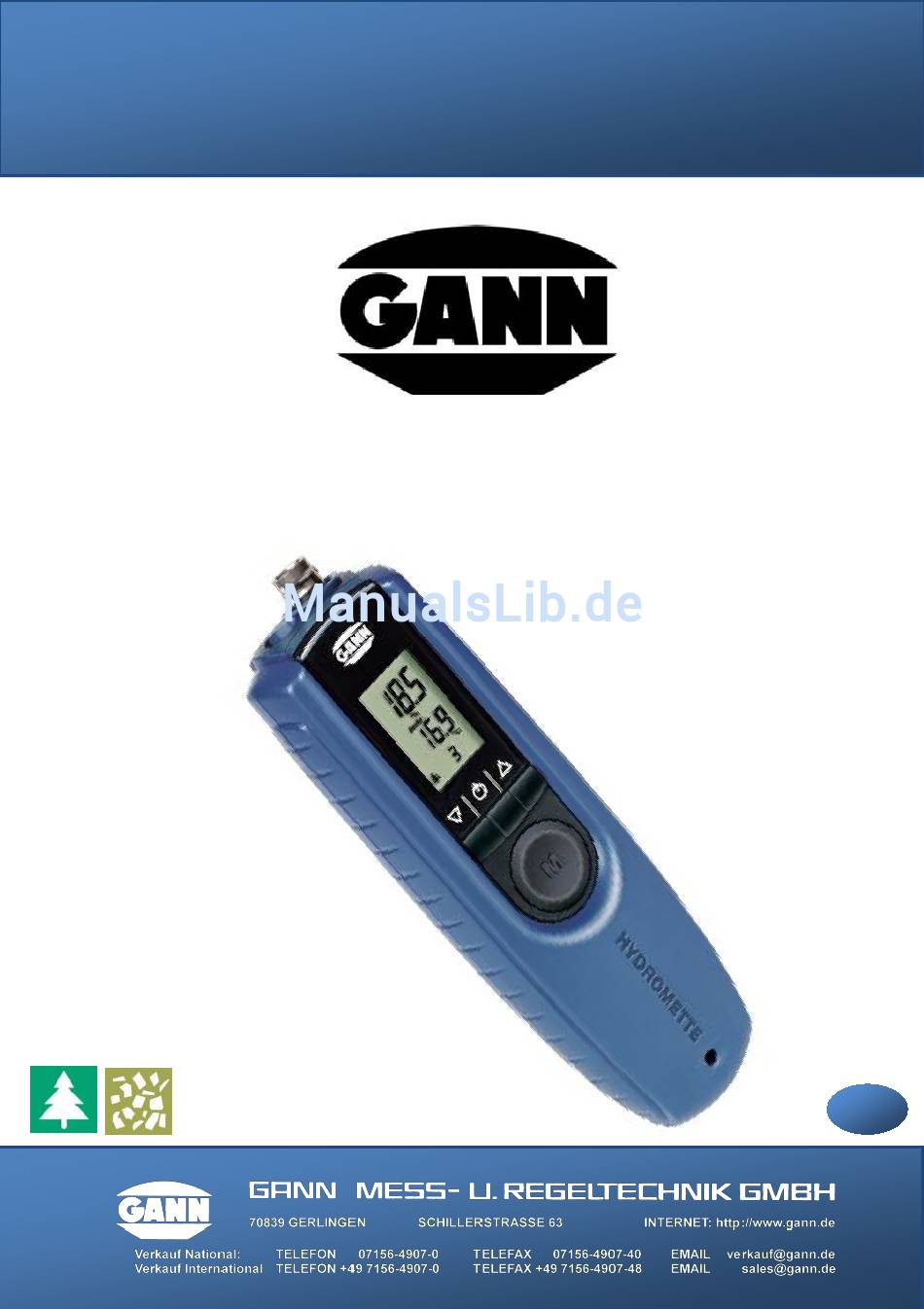

- Seite 1 Version 1.2 Bedienungsanleitung HYDROMETTE BL H 41 Hydromette BL H 41...
-
Seite 2: Inhaltsverzeichnis
Messmenü (Hauptmenü) ........12 2.3.2 Materialeinstellung..........13 2.3.3 Temperaturkompensation ........15 2.3.4 Maximalwertanzeige ........... 16 2.3.5 Minimalwertanzeige ..........17 2.3.6 Speichermenü ............ 18 Sonstige Funktionen ............19 2.4.1 Automatische Abschaltung ......... 19 2.4.2 Batterieüberwachung.......... 19 2.4.3 Elektrodenspitzenwechsel ........19 Hydromette BL H 41... - Seite 3 Messungen an Holzfaserdämmplatten ......28 4.2.1 Einleitung ............28 4.2.2 Handhabung ............28 Prüfadapter für die Holzfeuchtemessung ......30 Statische Aufladung ............30 Sortentabelle ..............31 Anhang: Zubehör ............... 32 Holzfeuchtemessung ............32 Holzfaserdämmstoffe ............33 Hydromette BL H 41...
-
Seite 4: Veröffentlichungserklärung
Einführung Veröffentlichungserklärung Diese Veröffentlichung ersetzt alle vorhergehenden Versionen. Sie darf nicht ohne schriftliche Genehmigung der Firma Gann Mess- u. Regeltechnik GmbH in irgendeiner Form reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Technische und dokumentarische Änderungen vorbehalten. Alle Rechte vorbehalten. Das vorliegende Dokument wurde mit der gebotenen Sorgfalt erarbeitet. -
Seite 5: Allgemeine Hinweise
Umbau Gerätes nicht mehr gewährleistet. Für eventuell daraus entstehende Schäden haftet die Firma Gann Mess- u. Regeltechnik GmbH nicht. Das Risiko trägt allein der Benutzer. Das Gerät darf nicht in aggressiver oder lösungsmittel- haltiger Luft gelagert oder betrieben werden! ... - Seite 6 Gerät Zubehör gehören nicht in Kinderhände! Holz oder sonstige Materialien sollten nicht auf leitfähigen Unterlagen gemessen werden. Die Firma Gann Mess- u. Regeltechnik GmbH übernimmt keinerlei Haftung für Schäden, durch Nichtbeachtung Bedienungsanleitung oder durch Verletzung der Sorgfaltspflicht bei Transport, Lagerung und Handhabung beim Betrieb des Gerätes...
-
Seite 7: Sicherheitshinweis
Leitungen, Wasserrohre oder sonstige Versorgungsleitungen befinden. 1 Einführung Beschreibung Die Hydromette BL H 41 ist ein elektronischer Holzfeuchte-messer für Präzisionsmessungen von Schnittholz (bis 180 mm Stärke), Spanplatten und Furnieren mit hochwertigem Mess-verstärker und 3-zeiliger LCD-Anzeige. Gerät verfügt über eine Holzsorten-Umschaltung automatischen Messwertkorrektur von über 300 Holzarten sowie... -
Seite 8: Geräteaufbau Und Tastenbelegung
Einführung Geräteaufbau und Tastenbelegung Elektroden-Anschluss Display Auf-Taste Ein- / Aus- Taste Mess-Taste Ab-Taste Hydromette BL H 41... -
Seite 9: Displaysymbole
Einführung Displaysymbole Symbole Hauptmenü Holzfeuchte Messwert wird gehalten; Bereit zur Messung Gerätetemperatur in °C Holzsortenkennzahl Holzsymbol Sonstige Symbole Min-/ Max-Anzeige Holzfeuchte Batterie-Symbol Kompensations- Temperatur „c“ in °C Holzsymbol Hydromette BL H 41... -
Seite 10: Grundlegende Funktionen
Letzter Messwert in % „Hold“-Symbol Letzte gemessene Gerätetemperatur in °C Holzsymbol und Kennzahl Abbildung 2-1 Hauptmenü In diesem Menü kann eine neue Messung durch Drücken der Messtaste „M“ gestartet werden. Siehe dazu auch Kapitel 2.2 „Messmodus“. Hydromette BL H 41... -
Seite 11: Anzeige Im Messmodus
Durch Drücken der „M“-Taste wird ein Messvorgang gestartet. Einstellmenüs Durch wiederholtes Drücken der „Auf“- bzw. „Ab“-Tasten können folgende Menüs nacheinander gewählt werden. Auf der folgenden Seite ist die Reihenfolge der Einstellmenüs, die sich durch Drücken der „Ab“-Taste ergibt, dargestellt. Hydromette BL H 41... -
Seite 12: Messmenü (Hauptmenü)
„M“-Taste eine neue Messung gestartet werden, ohne die vorher gespeicherten Min- bzw. Max-Werte zu verändern. Bei Unter- oder Überschreitung des Messbereichs (H 41: < 4,5%, > 45%) warnt ein blinkender Messwert, der zusätzlich abwechselnd mit „LO“ bzw. „HI“ markiert ist. -
Seite 13: Materialeinstellung
Material geändert werden, muß kurz die „M“-Taste (Messtaste) gedrückt werden. Die Materialkennzahl blinkt und kann mit den Tasten „Auf“ und „Ab“ eingestellt werden. Gespeichert wird die Änderung durch erneutes kurzes Drücken der „M“-Taste. Die Materialtabelle befindet sich im Anhang. Hydromette BL H 41... - Seite 14 / 200 = Von 180 kg/m bis 200 kg/m Herstellungsverfahren der gewählten Holzfaserdämmplatte: hier trocken (dry) Gewählte Holzfaserdämmplatte … eine Rohdichte von 180 kg/m …bis 200 kg/m Es gibt 6 verschiedene Kennlinien für Holzfaserdämmplatten. Diese befinden sich im Anhang. Hydromette BL H 41...
-
Seite 15: Temperaturkompensation
„Ab“ können Tasten Kompensationstemperatur in Schritten von 1 °C einstellen. Gespeichert wird die Änderung durch erneutes kurzes Drücken (< 1s) der „M“-Taste. Dann befinden Sie sich wieder im Messmodus. Wichtig: Werksseitig sind immer 20°C Kompensationstemperatur eingestellt. Hydromette BL H 41... -
Seite 16: Maximalwertanzeige
Durch einen erneuten kurzen Druck auf die „M“-Taste wird die Löschung des Wertes bestätigt, und das %-Zeichen verschwindet. Das Gerät kehrt nun in den Bereitschaftsmodus zurück. Mit der „M“-Taste kann anschließend eine neue Messung durchgeführt werden. Hydromette BL H 41... -
Seite 17: Minimalwertanzeige
Durch einen erneuten kurzen Druck auf die „M“-Taste wird die Löschung des Wertes bestätigt, und das %-Zeichen verschwindet. Das Gerät kehrt nun in den Bereitschaftsmodus zurück. Mit der „M“-Taste kann anschließend eine neue Messung durchgeführt werden. Hydromette BL H 41... -
Seite 18: Speichermenü
Durch einen kurzen Druck auf die „M“-Taste kann der nächste Speicherplatz „r2“ angewählt und der darin enthaltene Wert angezeigt werden. Nach Erreichen des 5. Speicherplatzes wird wieder der 1. angezeigt. Man erkennt die angezeigten Speicherwerte daran, dass sich kein „Hold“-Symbol im Display befindet. Hydromette BL H 41... -
Seite 19: Sonstige Funktionen
Zum Wechseln der Elektrodenspitzen (M 18 / M 20) müssen die Sechskantschrauben aufgedreht werden. Anschließend lassen sich die Spitzen einfach tauschen. Zur Vermeidung von Messfehlern und Bruch der Elektrodenspitzen sind die Sechskantschrauben stets gut anzuziehen, und der Bereich zwischen den Spitzen ist sauber zu halten. Hydromette BL H 41... -
Seite 20: Spezifikationen
Betauung, dauerhaft zu hohe Luftfeuchtigkeit (> 85 %) und Nässe Permanentes Vorhandensein von Staub und brennbaren Gasen, Dämpfen oder Lösungsmitteln Dauerhaft zu hohe Umgebungstemperaturen (> +40° C) Dauerhaft zu niedrige Umgebungstemperaturen (< +5° C) Hydromette BL H 41... -
Seite 21: Messbereiche
- H 41: -10 °C bis 40 °C 7-stufige Holzsortenkorrektur plus 6 Kennlinien für Holzfaserdämmstoffe 4 Anwendungshinweise Hinweise zur Holzfeuchte-Messung Die Messung der Holzfeuchte erfolgt bei der Hydromette BL H 41 mittels der Widerstandsmessung. Dies ermöglicht die direkte Anzeige Feuchtigkeit Gewichtsprozenten. -
Seite 22: Einleitung
Anwendungshinweise 4.1.1 Einleitung Die Hydromette BL H 41 arbeitet nach dem seit Jahren bekannten Verfahren elektrischen Widerstands- bzw. Leitfähig- keitsmessung. Dieses Verfahren beruht darauf, dass elektrische Widerstand stark von der jeweiligen Holzfeuchte abhängt. Die Leitfähigkeit von darrtrockenem Holz ist sehr gering bzw. -
Seite 23: Einschlag-Elektrode M 20
Faserrichtung auf das zu messende Werkstück oder auf das Furnier aufzudrücken. Die Messtiefe beträgt ca. 3 mm, daher müssen zur Messung mehrere Furnierlagen aufeinandergelegt werden. Nicht auf Metallunterlagen messen! Bei der Messung in Furnierstapeln ist zu beachten, dass zur Freilegung der Messstelle Hydromette BL H 41... -
Seite 24: Einsteck-Elektrodenpaar M 20-Hw 200/300
Um die Kernfeuchte ermitteln zu können, müssen die Elektrodenspitzen 1/4 bis 1/3 der gesamten Holzstärke eindringen. Das Herausziehen der Nadeln erfolgt ebenfalls durch den Gleithammer, mit Schlagrichtung nach oben. Die Sechskant- Muttern sollten möglichst vor Beginn einer Messreihe mit einem Hydromette BL H 41... - Seite 25 B. Wassernester) zur Messung gelangen, so empfehlen wir die Verwendung von teflonisolierten Elektrodenspitzen, die eine sehr präzise Zonen- und Schichtmessung ermöglichen. Sie sind in 10- Stück-Packungen in Längen mit 45 mm (Best.-Nr. 4450) bzw. 60 mm (Best.-Nr. 4500) lieferbar. Hydromette BL H 41...
- Seite 26 Anwendungshinweise Hydromette BL H 41...
-
Seite 27: Holzfeuchtegleichgewicht
Feuchtigkeit an die umgebende Luft abgibt. Umgekehrt quillt Holz, wenn es unterhalb des Fasersättigungsbereiches Feuchtigkeit aus der Umgebungsluft aufnimmt. Dies ist ein sehr komplexer Vorgang. Bei Interesse empfehlen wir, sich entsprechende Informationen über das Internet zu beschaffen. Hydromette BL H 41... -
Seite 28: Messungen An Holzfaserdämmplatten
Die Kennziffern finden sie bei Punkt 5: Sortentabelle 4.2.2 Handhabung In dem Set Paket der BL H 41 befinden sich spezielle Elektroden und isolierte Elektroden-Muttern (Umrüstsatz M 20-DS 16-i), welche für die Messung von Holzfaserdämmplatten zwingend erforderlich sind. Sollten sie andere Elektroden verwenden, so kann das Messergebnis ggf. - Seite 29 Anwendungshinweise Anschließend ist die Messelektrode mit dem Messgerät BL H 41 über das Messkabel MK 8 zu verbinden. Wählen sie über das Sortenmenü die entsprechende Materialsorte aus die sie messen möchten. Stechen sie nun die Elektrode in das zu messende Material und halten sie die Messtaste solange gedrückt, bis sich die Anzeige aktualisiert hat.
-
Seite 30: Prüfadapter Für Die Holzfeuchtemessung
Auch der Messgeräte-Bediener selbst kann -ungewollt- durch seine Bekleidung zum Aufbau einer statischen Ladung beitragen. Durch absolute Ruhestellung des Bedieners, des Messgerätes während des Messvorgangs sowie durch Erdung (Berühren von ableitendem Metall, Wasser- oder Heizungsleitung etc.) ist eine deutliche Besserung zu erzielen. Hydromette BL H 41... -
Seite 31: Sortentabelle
140 = 140 kg/m : Trocken ³ wet 135 = 135-170 kg/m : Nass ³ dry 180 = 180-200 kg/m : Trocken ³ wet 220 = 220-240 kg/m : Nass ³ wet 250 = 250-270 kg/m : Nass Hydromette BL H 41... -
Seite 32: Anhang: Zubehör
-60 mm lang (Best.-Nr. 4660) mit 54 mm Eindringtiefe oder Elektrodenspitzen mit isoliertem Schaft -45 mm lang (Best.-Nr. 4550) mit 25 mm Eindringtiefe -60 mm lang (Best.-Nr. 4500) mit 40 mm Eindringtiefe Messkabel MK8 – Länge: 1m (Best.-Nr. 6210) Hydromette BL H 41... -
Seite 33: Holzfaserdämmstoffe
-23 mm lang (Best.-Nr. 4620) mit 17 mm Eindringtiefe Umrüstsatz M 20-DS 16-i (Best.-Nr. 31004311) für die Messung an Holzfaserdämmstoffen mit speziellen Elektroden und isolierten Elektroden- Muttern. Einstech-Elektrode M 19 (Best.-Nr. 3400) Zur Messung fertig verputzter Wärmedämmverbundsysteme Messkabel MK8 – Länge: 1m (Best.-Nr. 6210) Hydromette BL H 41... - Seite 34 Anhang: Zubehör Hydromette BL H 41...
