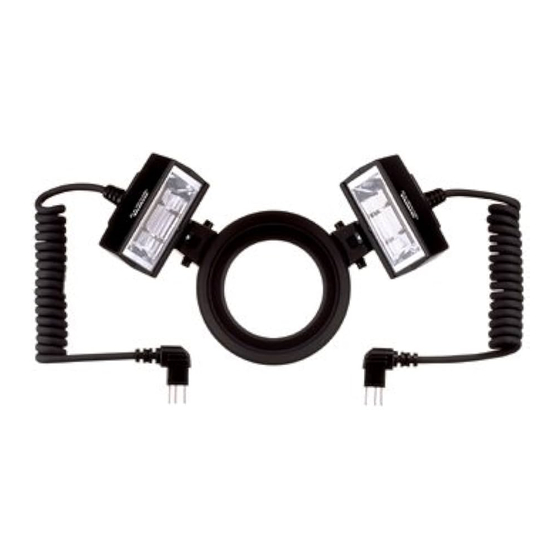

Olympus E-SYSTEM TF-22 Bedienungsanleitung

ツインフラッシュ
win Flash
Dualblitz
TF-22
取扱説明書
このたびは当社製品をお買い上げいただきありがとうございます。
特 長
・２灯の発光部の角度・位置・発光量比率を変えて陰影を強調す
るなど多彩なライティング撮影ができます。
使い方
・別売のオリンパスリングフラッシュセットSRF-11に同梱のマ
クロフラッシュコントローラーFC-1と組み合わせて図のように
カメラに接続します。
・詳しい使い方はオリンパスリングフラッシュセットSRF-11に同梱
のマクロフラッシュシステムの取扱説明書をお読みください。
主な仕様
MODEL NO. ：FS-TF22
形 式 ：デジタルスチルカメラ用外部フラッシュ
ガイドナンバー ：22 （２灯時）16 （１灯時）
発光モード ：TTL AUTO／MANUAL
TF-22 大きさ ：73 ×50 ×39
（幅） （高さ） （奥行）
質 量 ：105 g
（１灯）
SR-1 大きさ ：146.5 ×100 ×22.5
（幅） （高さ）
質 量 ：95 g
東京都新宿区西新宿2丁目3番1号 新宿モノリス／
Premises: Wendenstrasse 14-18, 20097 Hamburg, Germany el: +49 40-23 77 3-0 / Fax: +49 40-23 07 61 / Goods delivery: Bredowstrasse 20, 22113 Hamburg, Germany / Letters: Postfach 10 49 08, 20034 Hamburg, Germany
Thank you for purchasing this Olympus product.
• This flash incorporates two flash lamps to enable you to take advantage of a
variety of different flash shooting techniques. For example, you can enhance
shadows or shading by varying the firing angles, positions and Twin Flash light
ratio of the two flash lamps.
• Connect this flash to the FC-1 Macro Flash Controller, included as standard in
the SRF-11 Ring Flash Set, and connect the combination to the camera as
shown in the figure above.
• For detailed operating instructions, refer to the Macro Flash System instruction
manual, which is packaged together with the SRF-11 Ring Flash Set.
Model No.
Type
Guide number
Flash modes
mm TF-22 Dimensions : 73
（１灯 ： ケーブルを除く）
Weight
mm SR-1 Dimensions : 146.5
（奥行）
Weight
箱の中を確認しましょう
Checking the Package Contents
†berprŸfen des Packungsinhaltes
auf seine VollstŠndigkeit
ツインフラッシュ TF-22
Dualblitz F-22
シューリング SR-1
Shoe Ring SR-1
Blitzschuhring SR-1
デ ィフ ューザー
Diffuser FD -1
Streuscheibe FD -1
V 671903
INS RUC IONS
FEA URES
OPERA ION
MAIN SPECIFICA IONS
: FS-TF22
: External flash for digital still cameras
: 22 (with 2 lamps), 16 (with 1 lamp)
: TTL AUTO/MANUAL
x50 x39
(W) (H) (D)mm(2.9x2.0x1.5 in)(1 lamp, excluding cable)
: 105 g
(3.7 oz) (1 lamp)
x100 x22.5
(W) (H) (D)mm(5.8x3.9x0.9 in)
: 95 g
(3.4 oz)
wo Corporate Center Drive, Po Box 9058, Melville, NY 11747-9058, U.S.A.
カメラへの接続のしかた
Attaching to the Camera
Anbringen an der Kamera
win Flash F-22
FD -1
BEDIENUNGSANLEI UNG
Wir bedanken uns für den Kauf dieses Olympus Produktes.
BESONDERE MERKMALE
• Dieser Dualblitz ist mit zwei Blitzröhren ausgestattet, die eine vielseitige
Lichtführung ermöglichen. Je nach Anordnung, Ausleuchtwinkel und Dualblitz-
Regulierungsverhältnis kann das Motiv variabel ausgeleuchtet werden.
VERWENDUNG
• Schließen Sie dieses Blitzgerät an das Makroblitz-Steuergerät FC-1,
als Standardausrüstung im Lieferumfang von Ringblitz-Set SRF-11
enthalten, an und schließen Sie beide Komponenten wie in der
obigen Abbildung gezeigt an die Kamera an.
• Eine ausführliche Beschreibung der Bedienung und Handhabung
finden Sie in der Makroblitz-System-Anleitung, die dem Ringblitz-Set
SRF-11 beigepackt ist.
ECHNISCHE DA EN
Modellnummer : FS-TF22
Typ : Zusatzblitzgerät für Digitalkameras
Leitzahl : 22 (mit beiden Blitzröhren), 16 (mit einer Blitzröhre)
Blitzmodi : TTL AUTO/MANUELL
TF-22 Abmessungen : 73 x50
(B)
Gewicht : 105 g
(1 Blitzröhre)
SR-1 Abmessungen : 146,5
(B)
Gewicht : 95 g
© 2003-2005
／
This symbol [crossed-out wheeled bin WEEE Annex IV]
indicates separate collection of waste electrical and
electronic equipment in the EU countries.
Please do not throw the equipment into the
domestic refuse.
Please use the return and collection systems
available in your country for the disposal of this
product.
Dieses Symbol [durchgestrichene Mülltonne nach WEEE
Anhang IV] weist auf die
getrennte Rücknahme elektrischer und elektronischer
Geräte in EU-Ländern hin.
Bitte werfen Sie das Gerät nicht in den Hausmüll.
Informieren Sie sich über das in Ihrem Land gültige
Rücknahmesystem und nutzen dieses zur Entsorgung.
x39
(H) (D)mm(1 Blitzröhre, ohne Kabel)
x100 x22,5
(H) (D)mm
