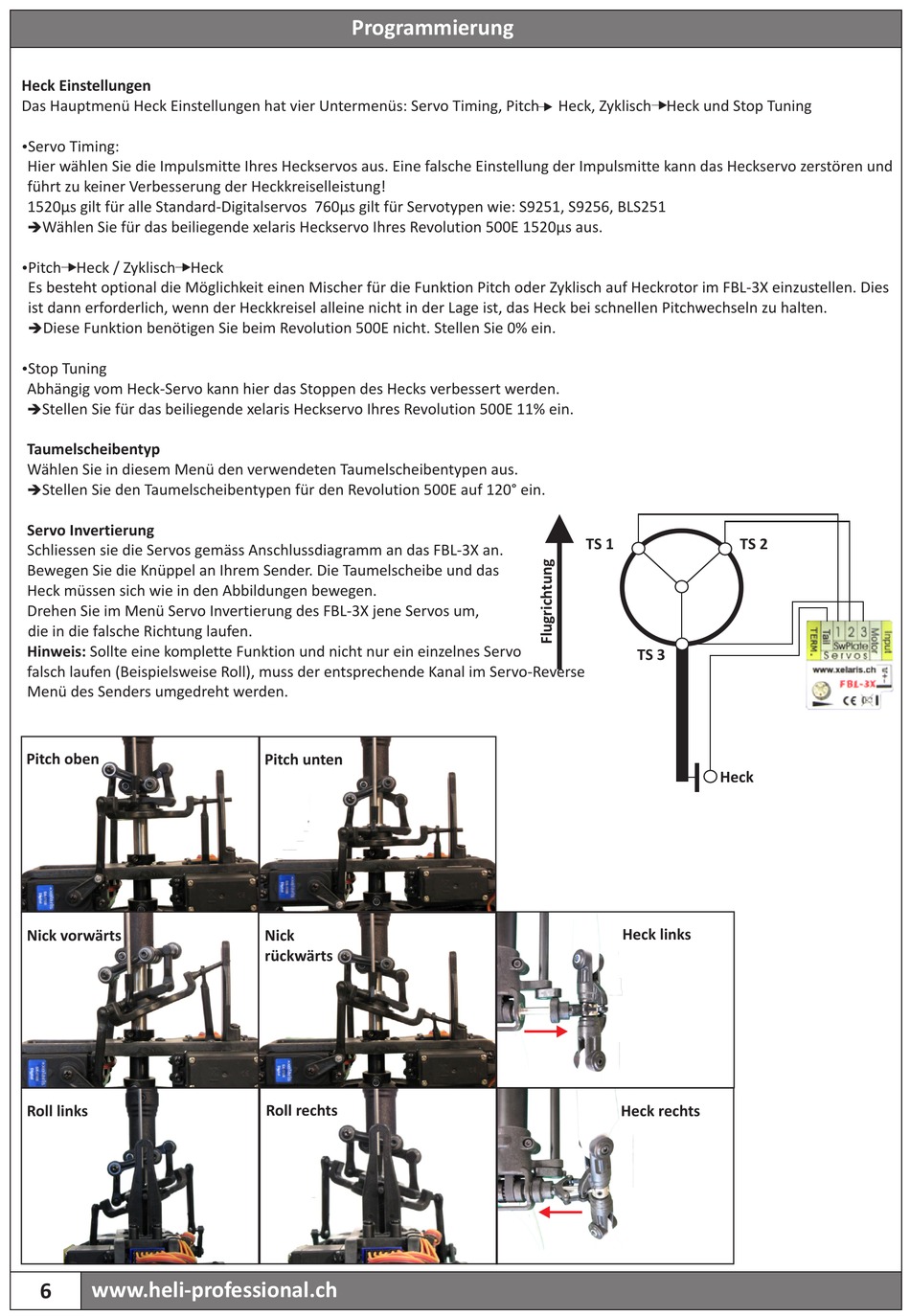

Heli-Professional REVOLUTION 500E Anleitung Seite 6

Heck Einstellungen
Das Hauptmenü Heck Einstellungen hat vier Untermenüs: Servo Timing, Pitch
Servo Timing:
Ÿ
Hier wählen Sie die Impulsmitte Ihres Heckservos aus. Eine falsche Einstellung der Impulsmitte kann das Heckservo zerstören und
führt zu keiner Verbesserung der Heckkreiselleistung!
1520µs gilt für alle Standard-Digitalservos 760µs gilt für Servotypen wie: S9251, S9256, BLS251
Wählen Sie für das beiliegende xelaris Heckservo Ihres Revolution 500E 1520µs aus.
è
Pitch Heck / Zyklisch Heck
Ÿ
Es besteht optional die Möglichkeit einen Mischer für die Funktion Pitch oder Zyklisch auf Heckrotor im FBL-3X einzustellen. Dies
ist dann erforderlich, wenn der Heckkreisel alleine nicht in der Lage ist, das Heck bei schnellen Pitchwechseln zu halten.
Diese Funktion benötigen Sie beim Revolution 500E nicht. Stellen Sie 0% ein.
è
Stop Tuning
Ÿ
Abhängig vom Heck-Servo kann hier das Stoppen des Hecks verbessert werden.
Stellen Sie für das beiliegende xelaris Heckservo Ihres Revolution 500E 11% ein.
è
Taumelscheibentyp
Wählen Sie in diesem Menü den verwendeten Taumelscheibentypen aus.
Stellen Sie den Taumelscheibentypen für den Revolution 500E auf 120° ein.
è
Servo Invertierung
Schliessen sie die Servos gemäss Anschlussdiagramm an das FBL-3X an.
Bewegen Sie die Knüppel an Ihrem Sender. Die Taumelscheibe und das
Heck müssen sich wie in den Abbildungen bewegen.
Drehen Sie im Menü Servo Invertierung des FBL-3X jene Servos um,
die in die falsche Richtung laufen.
Hinweis: Sollte eine komplette Funktion und nicht nur ein einzelnes Servo
falsch laufen (Beispielsweise Roll), muss der entsprechende Kanal im Servo-Reverse
Menü des Senders umgedreht werden.
Pitch oben
Nick vorwärts
Roll links
www.heli-professional.ch
6
Programmierung
Pitch unten
Nick
rückwärts
Roll rechts
Heck, Zyklisch Heck und Stop Tuning
TS 1
TS 3
Heck
Heck links
Heck rechts
TS 2
