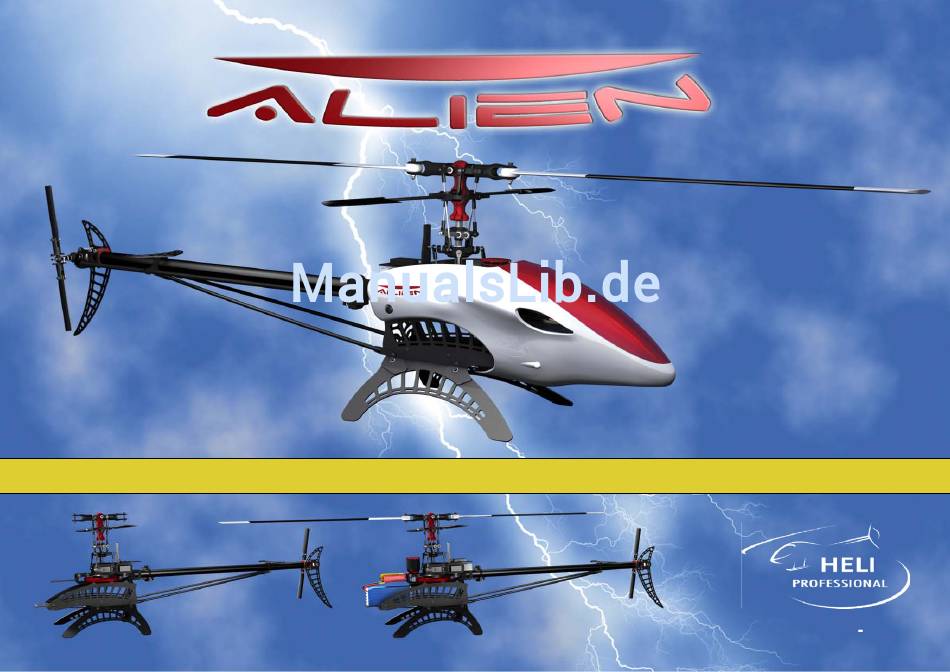

ALIEN 500/600 Bauanleitung & Handbuch V 1.3
Best.-Nr. 8000, 8001, 8002, 8003
www.heli pro.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Heli-Professional ALIEN 500 E-CF PRO-COMBO

Inhaltszusammenfassung für Heli-Professional ALIEN 500 E-CF PRO-COMBO

  • Seite 1 ALIEN 500/600 Bauanleitung & Handbuch V 1.3 Best.-Nr. 8000, 8001, 8002, 8003 www.heli pro.de...
  • Seite 2 ALIEN 600 PRO-COMBO EUR 759.00 EUR 759.00 Technische Daten: Rotordurchmesser: 1350mm Hauptrotorblätter: 600mm Länge: ca. 1080mm Höhe: ca. 350mm Abfluggewicht: ab 2900g Antriebsakku: 4000-6100mAh / 6S LiPo Baukasteninhalt: - Savox Brushless Motor 900KV - Xelaris Brushless BEC Regler 110A - Rondo Flybarless-System - Alien 600 CF Kit (Rigid) - Neues Landegestell-Design - Savox TS Servo SC-1258TG / 3 Stück...
  • Seite 3 Sicherheitshinweis: EHR GEEHRTER UNDE Ein Modellhubschrauber ist kein Spielzeug, sondern ein sehr BESTEN DASS IE SICH FÜR UNSEREN OCHLEISTUNGS leistungsfähiges Flugmodell, das bei unsachgemäßer Bedienung und Wartung große Schäden an Mensch und Material verursachen ALIEN E-CF ODELLHUBSCHRAUBER ENTSCHIEDEN HABEN kann. Kinder und Jugendliche sollten einen Modellhubschrauber nur unter Aufsicht eines sachkundigen Erwachsenen bedienen.
  • Seite 4 ENÖTIGTES ERKZEUG Messschieber Kugelkopfreibahle Schraubensicherung, mittelfest Inbus-Schlüsselsatz 1.5, 2, 2.5, 3 Kreuzschlitz-/Schlitzschraubenzieher Gabelschlüssel in versch. Größen Kugelkopfzange Kombizange Epoxidharz Desweiteren empfehlen wir: Pitcheinstelllehre, Gummihammer, Kugellagerfett, etc.
  • Seite 5 NSERE UNVERBINDLICHE MPFEHLUNG FÜR ERVOS NTRIEBE KKUS ALIEN 500 E-CF MPFEHLUNG LTERNATIVE Taumelscheibenservos Futaba S9650 / BLS 551 / Savöx SH 1350 Hitec HS5245, dazu wird Upgrade Nr. T_8900 benötigt Futaba S9257 / BLS 251 / Savöx SH 1357 k.A. Heckrotorservo Kokam 4000-5000mAh 4-6S SLS 4000-5000mah 4-6S / ROCKAMP 3700-4400mah 4-6S...
  • Seite 6 LLGEMEINE INWEISE Eventuell vorhandene Farbschwankungen eloxierten WICHTIG: Bitte die Bauanleitung genauestens LESEN, und ERST Aluminiumteilen resultieren aus produktionsbedingten unter- DANACH mit dem Bau des Hubschraubers beginnen. schiedlichen Oberflächenbehandlungen und stellen bezüglich der Wenn nichts anderes erwähnt wird muss bei jeder Schraube Funktion, Passung und Haltbarkeit keine Qualitätsminderung dar.
  • Seite 7 Baustufe 1.2: Montage Landegestell Pos. Teile-Nr. Bezeichnung Stk. 1. Montieren Sie die Akkuschienen an den CFK Seitenplatten gemäß Zeichnung. Die Schienenführung (im Bild rechts rot 8401 CFK Seitenplatte markiert) muss jeweils nach unten zeigen. 8407 Akkuschiene 4043 Distanzhülse S_411 Blechschraube 2,9x6,5 4704 Distanzrolle Vorbau S_186...
  • Seite 8 Baustufe 1.3: Montage Landegestell Pos. Teile-Nr. Bezeichnung Stk. 1. Setzen Sie die vormontierten Seitenplatten auf das Landegestell und verschrauben Sie es gemäß Zeichnung. S_407 Blechschraube 2,9x9,5 2. Die hinteren Befestigungslöcher werden erst zusammen mit vormontierte Seitenplatten den Heckstreben in einem späteren Arbeitsschritt 10000 Landegestell verschraubt.
  • Seite 9 Baustufe 1.4: Montage Landegestell Pos. Teile-Nr. Bezeichnung Stk. 1. Montieren Sie die CFK Abschlussplatte (Pos. 1) an den hinteren Rahmenhalter gemäß Zeichnung. 8402 CFK Abschlussplatte S_407 Blechschraube 2,9x9,5 Heli Professional Alien e-CF...

  • Seite 10: Baustufe 2.1: Montage Rollservoarm (Gültig Für Alle Servotypen)

    Baustufe 2.1: Montage Rollservoarm (gültig für alle Servotypen) 1. Montieren Sie die Kugel in das äußerste Loch des Servoarms. Pos. Teile-Nr. Bezeichnung Stk. Schraubensicherungslack nicht vergessen. S_101 M2x8 2. Beispielhaft ist hier ein Hitec-Servo HS5245 abgebildet. Die Montage 1805 Kugel der Kugel (Pos.

  • Seite 11: Baustufe 2.3: Montage Nickservoarm Standard- Und Standardflachservo

    Baustufe 2.3: Montage Nickservoarm Standard- und Standardflachservo 1. Montieren Sie den Kugelbolzen in das äußerste Loch des Servoarms. Pos. Teile-Nr. Bezeichnung Stk. Schraubensicherungslack nicht vergessen. S_105 Mutter M2,5 2. Beispielhaft ist hier ein Futaba-Servo S9551 abgebildet. Die Montage des Kugelbolzen 1803 ist bei allen alternativ verwendbaren Nickservos des Typs 1803 Kugelbolzen M2,5x8,5 Standard- und Standard-flachservo identisch.
  • Seite 12 Baustufe 2.8: Montage Roll-Servorahmen Standardflachservo Pos. Teile-Nr. Bezeichnung Stk. 1. Montieren Sie das vorbereitete Servo in den Roll- 8306 Roll-Servorahmen Standardflachservo Servorahmen gemäß Zeichnung. S_116 Stoppmutter M2,5 S_134 M3x14 S_113 M2,5x14 S_117 U-Scheibe M2,5 8312 Distanz Servorahmen kurz 5,6x3,2x7,7 vorbereitetes Servo Heli Professional Alien e-CF...
  • Seite 13 Baustufe 2.9: Montage Nick-Servorahmen Standardflachservo Pos. Teile-Nr. Bezeichnung Stk. 1. Montieren Sie das vorbereitete Servo in den Nick- 8307 Nick-Servorahmen Standardflachservo Servorahmen gemäß Zeichnung. S_112 M2,5x6 2. Mit beiden M2,5x12 Schrauben (Pos. 3) wird das Servo S_118 M2,5x12 inklusive Nick-Servorahmen direkt an den Rahmen geschraubt.
  • Seite 14 Baustufe 2.10: Montage Roll-Servorahmen Standardservo Pos. Teile-Nr. Bezeichnung Stk. 1. Montieren Sie das vorbereitete Servo in den Roll- Servorahmen gemäß Zeichnung. 8306 Roll-Servorahmen Standardservo 2. Bei höher aufbauenden Servos müssen u.U. S_116 Stoppmutter M2,5 Paßscheiben (3x6x0,5) zwischen den Servorahmen S_135 M3x16 (Pos.
  • Seite 15 Baustufe 2.11: Montage Nick-Servorahmen Standardservo Pos. Teile-Nr. Bezeichnung Stk. 1. Montieren Sie das vorbereitete Servo in den Nick- 8307 Nick-Servorahmen Standardservo Servorahmen gemäß Zeichnung. S_112 M2,5x6 S_118 M2,5x12 S_113 M2,5x14 S_117 U-Scheibe M2,5 S_116 Stoppmutter M2,5 vorbereitetes Servo Heli Professional Alien e-CF...
  • Seite 16 Baustufe 3.1: Montage Heckriemenrollen Pos. Teile-Nr. Bezeichnung Stk. S_135 M3x16 B_41 Flanschlager 3x10x4 4022 Hülse 3x6x3,2 4019 Heckriemenrolle S_147 U-Scheibe M3 S_316 Paßscheibe 3x6x0,3 1. Montieren Sie die Heckriemenrolle gemäß Zeichnung. Beide Flanschlager (Pos. 2) mit mittelfestem Schraubensicherungslack einkleben. 2. Mit den beiliegenden U-Scheiben S_147 (Pos. 5) wird die Laufhöhe des Riemens auf dem Riemenrad festgelegt.

  • Seite 17: Baustufe 3.2: Montage Hauptzahnrad Mit Freilaufnabe

    Baustufe 3.2: Montage Hauptzahnrad mit Freilaufnabe Pos. Teile-Nr. Bezeichnung Stk. 8500 Hauptzahnrad 106z B_54 Kugellager 10x15x4 8504 Freilaufnabe mit Hülsenfreilauf S_130 M3x6 1. Montieren Sie das Hauptzahnrad (Pos. 1) gemäß Zeichnung. 2. Die Kugellager (Pos. 2) mit Sicherungslack einkleben. Die Lagersitze der Freilaufnabe müssen hierbei vorher unbedingt entfettet werden.
  • Seite 18 Baustufe 3.3: Montage Rahmen – Heckriemenrollen Pos. Teile-Nr. Bezeichnung Stk. 1. Montieren Sie die Teile gemäß Zeichnung. 2. Schrauben der Heckriemenrollen (Pos. 4) noch nicht festziehen, 8300 Rahmen da die Riemenhöhe ggf. noch eingestellt werden muss. Wenn Sie B_55 Flanschlager HRW die Laufhöhe des Heckriemens später eingestellt haben, können S_137 M3x20...
  • Seite 19 Baustufe 3.4: Montage Rahmen – Getriebe Pos. Teile-Nr. Bezeichnung Stk. 8300 Rahmen 8113 Hauptrotorwelle 8505 Rotorwellenhülse 8501 Heckriemenrad 70z S_204 Gewindestift M4x6 montiertes Hauptzahnrad 1. Setzen Sie das Getriebe gemäß Zeichnung in den Rahmen. WICHTIG: Nicht vergessen den Heckriemen mit einzulegen. 2.
  • Seite 20 Baustufe 3.5: Montage Rahmen – Getriebe Pos. Teile-Nr. Bezeichnung Stk. 8506 Heckriemen Alien 500 8507 Heckriemen Alien 600 Pos. 1 oder 2 Heli Professional Alien e-CF...
  • Seite 21 Baustufe 3.6: Montage Rahmen – Domlagerflansch Pos. Teile-Nr. Bezeichnung Stk. S_502 Senkkopf M3x6 8301 Domlagerflansch B_55 Flanschlager HRW S_300 Paßscheibe 10x16x0,5 S_309 Paßscheibe 10x16x0,1 1. Drücken Sie zuerst das Flanschlager HRW (Pos. 3), benetzt mit etwas Schraubensicherungslack, in den Domlagerflansch (Pos. 2) bündig ein. 2.

  • Seite 22: Baustufe 3.7: Montage Rahmen - Rollservos Und Ts-Mitnehmer

    Baustufe 3.7: Montage Rahmen – Rollservos und TS-Mitnehmer Pos. Teile-Nr. Bezeichnung Stk. 1. Montieren Sie die vorbereiteten Roll-Servorahmen und den TS- 8317 TS-Mitnehmer Mitnehmer gemäß Zeichnung in den Rahmen. Schraubensicherungs- lack nicht vergessen. S_133 M3x12 2. Beispielhaft ist hier das Midiservo S9650 von Futaba abgebildet. Die vorbereitete Roll-Servorahmen Montage des vorbereiteten Roll-Servorahmen ist bei allen alternativ vormontierter Rahmen...

  • Seite 23: Baustufe 3.8: Montage Rahmen - Rollservos Und Ts-Mitnehmer

    Baustufe 3.8: Montage Rahmen – Rollservos und TS-Mitnehmer Heli Professional Alien e-CF...

  • Seite 24: Baustufe 3.9: Montage Rahmen - Nickservo Und Cfk Empfänger Platte

    Baustufe 3.9: Montage Rahmen – Nickservo und CFK Empfänger Platte Pos. Teile-Nr. Bezeichnung Stk. 1. Montieren Sie das vorbereitete Nickservo und die CFK Empfänger 8305 CFK Empfänger Platte Platte (Pos. 1) gemäß Skizze in den Rahmen. Schraubensicherungslack nicht vergessen. S_112 M2,5x6 2.

  • Seite 25: Baustufe 3.10: Montage Rahmen - Nickservo Und Cfk Empfänger Platte

    Baustufe 3.10: Montage Rahmen – Nickservo und CFK Empfänger Platte Heli Professional Alien e-CF...

  • Seite 26: Baustufe 3.11: Montage Rahmen - Nickservo Standard- Und Standardflachservo

    Baustufe 3.11: Montage Rahmen – Nickservo Standard- und Standardflachservo Pos. Teile-Nr. Bezeichnung Stk. 1. Montieren Sie das vorbereitete Nickservo gemäß Skizze in den vorbereiteter Nick-Servorahmen Rahmen. Schraubensicherungslack nicht vergessen. 2. Beispielhaft ist hier das Standardflachservo S9551 von Futaba abgebildet. 3. WICHTIG: Bei Verwendung von Standard- und Standardflach- servos muss das Nickservo vor den Rollservos eingebaut werden.

  • Seite 27: Baustufe 3.12: Montage Rahmen - Motor Und Cfk Regler Platte

    Baustufe 3.12: Montage Rahmen – Motor und CFK Regler Platte Pos. Teile-Nr. Bezeichnung Stk. Elektro-Motor 8503 E-Motorplatte S_132 M3x10 S_147 U-Scheibe M3 8304 CFK Regler Platte S_112 M2,5x6 1. Montieren Sie zuerst den Elektromotor mit zwei M3x10 Schrauben (Pos. 3) auf der E-Motorplatte (Pos.

  • Seite 28: Baustufe 3.13: Mögliche Antriebsritzel

    Baustufe 3.13: mögliche Antriebsritzel Teile-Nr. Zähne Motor Bohrung Akku Teile-Nr. Zähne Motor Bohrung Akku Ø 5 8502_10 Ø 6 6-12s 8502_0 4-6s 8502_1 Ø 5 4-6s 8502_11 Ø 6 6-12s Ø 5 Ø 6 8502_2 4-6s 8502_12 6-12s 8502_3 Ø 5 4-6s 8502_13 Ø...
  • Seite 29 Baustufe 4.3: Montage Blatthalter 1. Montieren Sie die Blatthalter gemäß Zeichnung. Pos. Teile-Nr. Bezeichnung Stk. 2. Das innere Kugellager 8107 (zum Schlaggelenk zeigend) unbedingt 8100 Blatthalter mit Schraubensicherungslack einkleben. 8107 Rillenkugellager 8x14x4 3. Achten Sie darauf die Distanzscheibe (Pos. 3) mit der Vertiefung in 8104 Distanzscheibe Blatthalter Richtung Kugellager (Pos.
  • Seite 30 Baustufe 4.4: Montage Blatthalter Pos. Teile-Nr. Bezeichnung Stk. 1. Montieren Sie den Mischhebel an den Blatthalter gemäß Zeichnung. 8112 Mischhebelarm 2. Vergessen Sie die Paßscheibe zwischen Mischhebel und S_110 M2,5x6 Mischhebelarm nicht. 3. Schraubensicherungslack nicht vergessen. vormontierter Blatthalter vormontierter Mischhebel Paßscheibe S_304 Heli Professional Alien e-CF...

  • Seite 31: Baustufe 4.5: Montage Zentralstück

    Baustufe 4.5: Montage Zentralstück 1. Montieren Sie die Teile gemäß Zeichnung. Schraubensicherungslack nicht Pos. Teile-Nr. Bezeichnung Stk. vergessen. Fertigungsbedingt werden Zentralstück und Schlaggelenk bereits Zentralstück mit miteinander montiert ausgeliefert. 8101 Schlaggelenk 2. Flanschlager (Pos. 5) und Kugellager (Pos. 6) jeweils in die Lagersitze S_186 Linsenkopf M3x6 einkleben.
  • Seite 32 Baustufe 4.6: Montage Rotorkopf 1. Montieren Sie die Teile gemäß Zeichnung. Pos. Teile-Nr. Bezeichnung Stk. 2. Eventuell auftretendes Axialspiel mit Paßscheiben zwischen 8110 Scheibe 8x12,5x0,5 Blatthalter und Schlaggelenk ausgleichen. Dazu die Blatthalter vorab mit den 8111 Scheibe 4,2x12x2 Blatthalterschrauben (ohne Sicherungslack) festziehen. Danach Schrauben wieder lösen.
  • Seite 33 Baustufe 4.7: Montage Schubstangen Pos. Teile-Nr. Bezeichnung Stk. Maß (in mm) 2010 Kugelkopf 8116 Schubstange TS-Blatthalter 8115 Schubstange PK-Paddelstange 8316 Schubstange Servo-TS 2000 Schubstange Mischhebel-Paddelstangenwippe Wichtig: Der Kugelkopf 2010 kann nun nach einer Änderung im Gegensatz zu früheren Kugelköpfen unserer Produktion von beiden Seiten aufgeklipst werden. TS-Blatthalter PK-Paddelstange Servo-TS...
  • Seite 34 Baustufe 4.13: Montage Taumelscheibe Pos. Teile-Nr. Bezeichnung Stk. 1. Montieren Sie alle Kugelbolzen gemäß Zeichnung. Schraubensicherungslack 1800 Kugelbolzen M3x4,5 nicht vergessen. 1812 Kugelbolzen M3x6/10 2. Die Kugelbolzen für den Pitchkompensator werden ganz innen eingeschraubt. 1811 Kugelbolzen M3x6/10 3. Die Kugelbolzen für die Mischhebel am Blatthalter entweder mittig (für FAI 8105 Taumelscheibe Flugstil) oder ggf.
  • Seite 35 Baustufe 4.15: Montage Rotorkopf - Rigid Pos. Teile-Nr. Bezeichnung Stk. 1. Montieren Sie beide Kugelbolzen 1802 gemäß Zeichnung. 1802 Kugelbolzen M3x8,5 2. Drücken Sie die beiden Plastikscheiben in die Kugellagersitze vom Zentralstück. Setzen Sie nun die Alu-Distanz ins Zentralstück und alles 6002 Abstützung für Zentralstück mit M3 Schraube und Mutter sichern.
  • Seite 36 Baustufe 4.16: Montage Rotorkopf – Rigid TS-Mitnehmer 1. Montieren Sie alle Bauteile gemäß Zeichnung. Pos. Teile-Nr. Bezeichnung Stk. 2. Die Kugelköpfe (Pos. 4) soweit aufschrauben, dass ca. 1mm Abstand 6001 TS-Mitnehmer zur PK-KK-Aufnahme ist. S_113 M2,5x14 3. Bei der Montage der Mitnehmer-Arme an das Mitnehmer-Mittelteil (Pos. 1100 PK-KK-Aufnahme 1) muss eine 0,5mm Passscheibe (Pos.
  • Seite 37 Baustufe 15.1: Art. Nr. T_8500 Rigid Tuning CFK Arme Pos. Teile-Nr. Bezeichnung Stk. 1. Die Rigid CFK Arme T_8500 sind ein Tuningteil und nicht im Baukasten enthalten. T_8500 Tuning CFK Arme 2. Die Tuningarme sind speziell für Pitchwerte jenseits von +/- 12°...

  • Seite 38: Baustufe 4.17: Montage Rotorkopf - Rigid Ts-Mitnehmer Mit Taumelscheibe

    Baustufe 4.17: Montage Rotorkopf – Rigid TS-Mitnehmer mit Taumelscheibe Pos. Teile-Nr. Bezeichnung Stk. 1. TS-Mitnehmer auf die Taumelscheibe klipsen. vormontierter TS-Mitnehmer 2. Die Verbindung wird über die inneren Kugelbolzen der vormontierte Taumelscheibe Taumelscheibe hergestellt. WICHTIG: Diese Baustufe sollte nicht auf der Hauptrotorwelle ausgeführt werden, da ansonsten die Anlenkung vom TS-Mitnehmer zur Taumelscheibe unter der Spannung verbogen werden könnte und damit die Leichtgängigkeit der Komponenten nicht mehr gewährleistet...

  • Seite 39: Baustufe 4.18: Montage Rotorkopf - Rigid Mit Schubstangen

    Baustufe 4.18: Montage Rotorkopf – Rigid mit Schubstangen Pos. Teile-Nr. Bezeichnung Stk. 1. Klipsen Sie die bereits montierten Schubstangen 8116 Schubstange TS-Blatthalter gemäß Zeichnung auf die entsprechenden Kugelbolzen. S_201 Gewindestift M3x6 2. Die Befestigung des Zentralstückes/TS- Mitnehmers/Taumelscheibe auf der Rotorwelle entnehmen Sie den Baustufen 5.1 und 5.2.

  • Seite 40: Baustufe 5.1: Montage Rotorkopf Mit Rahmen

    Baustufe 5.1: Montage Rotorkopf mit Rahmen Pos. Teile-Nr. Bezeichnung Stk. montierter Rotorkopf montierte TS+Pitchkompensator montierter Rahmen montierte Schubstange Nickservo-TS 1. Klipsen Sie zuerst die bereits montierte Schubstange Nickservo-TS (Pos. 4) auf den Kugelbolzen 1811. WICHTIG: Bei Verwendung von Mini-, Midi-, und Standardflachservos werden die Kugelköpfe auf die innere Kugel der Kugelbolzen 1811 und 1812 geklipst.

  • Seite 41: Baustufe 5.2: Montage Rotorkopf Mit Rahmen

    Baustufe 5.2: Montage Rotorkopf mit Rahmen Pos. Teile-Nr. Bezeichnung Stk. S_135 M3x16 S_133 M3x12 montierter Rotorkopf 1. Schieben Sie den Rotorkopf nun auf die Rotorwelle. 2. Verschrauben Sie das Zentralstück und die Rotorwelle mit der M3x16 Schraube (Pos. 1). Achten Sie darauf, dass die Schraube von der gewindelosen Seite des Zentralstücks her eingeschraubt wird (siehe roter Pfeil).
  • Seite 42 Baustufe 6.1: Montage Heckrotorkopf 1. Montieren Sie den Heckrotorkopf gemäß Zeichnung. Pos. Teile-Nr. Bezeichnung Stk. 2. Die Kugellager (Pos. 2) werden in die Blatthalter (Pos. 1) lediglich 8200 Blatthalter Heckrotor geschoben und nicht geklebt. Benetzen sie den Blatthalter auf der B_50 Kugellager 3x8x4 Innenseite mit etwas Öl, damit die Kugellager nach der Montage sich...

  • Seite 43: Baustufe 6.2: Montage Heckrotorsteuerbrücke

    Baustufe 6.2: Montage Heckrotorsteuerbrücke Pos. Teile-Nr. Bezeichnung Stk. 1. Den Steuerring (Pos. 4) mit Kugellagern (Pos. 2) und 1030 Schiebehülse Distanzhülse (Pos. 3) gemäß Zeichnung montieren und die Messingschiebehülse (Pos. 1) durchführen. Den Kugelbolzen B_07 Kugellager 3x10x6 (Pos. 5) einschrauben und die Hecksteuerbrücke (Pos. 7) mit 1042 Distanzhülse Steuerring 6,05x8x6 sehr wenig Schraubensicherungslack gerade auf die...
  • Seite 44 Baustufe 6.3: Endmontage Heckrotorkopf Pos. Teile-Nr. Bezeichnung Stk. 1. Den Heckrotorkopf mit dem Gewindestift (Pos. 1) in der Zentrierbohrung der Heckrotorwelle befestigen. S_203 Gewindestift M4x5 Schraubensicherungslack nicht vergessen. Dosieren Sie den 1031 Heckwelle Schraubensicherungslack sorgfältig, um ein Verkleben der Baustufe Heckrotorsteuerbrücke Nabe mit der Heckrotorwelle zu vermeiden.
  • Seite 45 Baustufe 6.4: Endmontage Heckrotorkopf Pos. Teile-Nr. Bezeichnung Stk. 8610 Heckrotorblätter Standard 1. Montieren Sie die Heckrotorblätter gemäß Zeichnung. Die Heckrotorblätter dürfen max. 100mm lang sein. WICHTIG: Achten Sie darauf, dass die Heckrotorblätter in Drehrichtung des Heckrotors von vorne angesteuert werden (siehe Abbildung). Heli Professional Alien e-CF...

  • Seite 46: Baustufe 7.1: Montage Heckrotorgehäuse

    Baustufe 7.1: Montage Heckrotorgehäuse Pos. Teile-Nr. Bezeichnung Stk. 8202_1 Seitenleitwerk 8203_1 Heckrotor Lagerplatte B_05 Flanschlager 5x13x4 1. Die Flanschlager (Pos. 3) vor dem Einbau unbedingt entfetten (z.B. mit Aceton). Nun beide Flanschlager mit Epoxy an den rot markierten Flächen benetzen. Darauf achten, dass nichts davon in die Lager gelangt.

  • Seite 47: Baustufe 7.2: Montage Heckrotorgehäuse

    Baustufe 7.2: Montage Heckrotorgehäuse Pos. Teile-Nr. Bezeichnung Stk. 8203_1 Heckrotor Lagerplatte 8204 Heckrotorgehäuse 8202_1 Seitenleitwerk S_141 M3x35 S_110 M2,5x6 S_304 3x6x0,5 S_307 3x6x0,2 S_145 Stoppmutter M3 S_130 M3x6 8213 Distanz 3x24x5 S_147 U-Scheibe M3 S_317 Paßscheibe 3x6x1 1. Montieren Sie das Heckrotorgehäuse gemäß Zeichnung.

  • Seite 48: Baustufe 7.3: Montage Heckrotorgehäuse

    Baustufe 7.3: Montage Heckrotorgehäuse Pos. Teile-Nr. Bezeichnung Stk. 1028 Drehstablagerung S_132 M3x10 8217 Lehrdorn 1. Montieren Sie die Drehstablagerung (Pos. 1) mit den M3x10 Schrauben (Pos. 2) gemäß Zeichnung. Schraubensicherungslack nicht vergessen. WICHTIG: In Baustufe 7.7 wird das Heck- Lehrdorn rotorgehäuse endgültig auf dem Heckrohr geklemmt.

  • Seite 49: Baustufe 7.4: Montage Heckservohalter Für Midiservo

    Baustufe 7.4: Montage Heckservohalter für Midiservo Pos. Teile-Nr. Bezeichnung Stk. 1. Montieren Sie die Baugruppe gemäß Zeichnung. 8209 Heckservohalter Midiservo 2. Blechschraube (Pos. 8) und Gewindestifte (Pos. 3) noch nicht fest anziehen, sondern nur leicht eindrehen. Heckservo S_205 Gewindestift M3x4 Originalschrauben des Heckservos S_117 U-Scheibe M2,5...

  • Seite 50: Baustufe 7.5: Montage Heckservohalter Für Standardservo

    Baustufe 7.5: Montage Heckservohalter für Standardservo Pos. Teile-Nr. Bezeichnung Stk. 1. Montieren Sie die Baugruppe gemäß Zeichnung. 8208 Heckservohalter Standardservo 2. Blechschraube (Pos. 8) und Gewindestifte (Pos. 3) noch nicht Heckservo fest anziehen, sondern nur leicht eindrehen. S_205 Gewindestift M3x4 Originalschrauben des Heckservos S_117 U-Scheibe M2,5...

  • Seite 51: Baustufe 7.6: Montage Drehstab Und Heckstreben

    Baustufe 7.6: Montage Drehstab und Heckstreben Pos. Teile-Nr. Bezeichnung Stk. 1. Verschrauben Sie den Steuerhebel (Pos. 1) mit der M2,5x14 Schraube 1029 Steuerhebel (Pos. 2) auf dem Drehstab 8210 (Pos. 3) oder 8215. Gegebenenfalls mit Druck die Schraube in den Steuerhebel einschrauben. S_113 M2,5x14 Schraubensicherungslack nicht vergessen.

  • Seite 52: Baustufe 7.7: Montage Heckausleger

    Baustufe 7.7: Montage Heckausleger Pos. Teile-Nr. Bezeichnung Stk. WICHTIG: Vergessen Sie den Lehrdorn zur Klemmung nicht. Gehen Sie dabei nach der 8212 Höhenleitwerk Anleitung in Baustufe 7.3 vor. S_450 Blechschraube 2,9x6,5 8207 Leitwerkhalter S_140 M3x30 8205 Heckrohr Alien 500 Lehrdorn 8206 Heckrohr Alien 600 S_145...

  • Seite 53: Baustufe 7.8: Montage Heckausleger

    Baustufe 7.8: Montage Heckausleger Heli Professional Alien e-CF...

  • Seite 54: Baustufe 7.9: Montage Heckausleger

    Baustufe 7.9: Montage Heckausleger 1. Schieben Sie den montierten Heckservohalter über das Heckrohr in den Pos. Teile-Nr. Bezeichnung Stk. Drehstab. Richten Sie das Heckservo parallel zum Seitenleitwerk aus und S_205 Gewindestift M3x4 klemmen Sie den Heckservohalter auf dem Heckrohr fest. montierter Drehstab 2.

  • Seite 55: Baustufe 7.10: Fertig Montierter Heckausleger

    Baustufe 7.10: Fertig montierter Heckausleger Heli Professional Alien e-CF...

  • Seite 56: Baustufe 8.1: Montage Heckausleger Mit Rahmen

    Baustufe 8.1: Montage Heckausleger mit Rahmen Pos. Teile-Nr. Bezeichnung Stk. S_137 M3x20 fertig montierter Heckausleger fertig montierter Rahmen 1. Schieben Sie den fertig montierten Heckausleger in den Rahmen. M3x20 Schrauben (Pos. 1) noch nicht festziehen. 2. Führen Sie den Heckriemen durch das Heckrohr. Heli Professional Alien e-CF...

  • Seite 57: Baustufe 8.2: Montage Heckrotorkopf Im Heckrotorgehäuse

    Baustufe 8.2: Montage Heckrotorkopf im Heckrotorgehäuse 1. Heckriemen im Heckrohr eine Vierteldrehung Pos. Teile-Nr. Bezeichnung Stk. gegen den Uhrzeigersinn drehen. 2. Distanz (Pos. 4) ggf. zum Einführen des S_200 Gewindestift M3x6 Heckriemenrades wieder ausbauen. S_201 Gewindestift M3x6 mit Spitze 2. Riemen hinten um das Heckriemenrad legen und 8211 Heckriemenrad 14z dieses ins Heckgehäuse einführen.

  • Seite 58: Baustufe 9.1: Montage Landegestell Mit Rahmen

    Baustufe 9.1: Montage Landegestell mit Rahmen Pos. Teile-Nr. Bezeichnung Stk. 1. Verschrauben Sie nun den fertig montierten Rahmen mit dem Landegestell gemäß Zeichnung. S_145 Stoppmutter M3 2. Schrauben Sie dazu die bereits im Landegestell befindlichen M3x30 S_140 M3x30 Schrauben (Pos. 2) in die dafür vorgesehenen Gewinde im Rahmen. fertig montiertes Landegestell Schraubensicherungslack verwenden.

  • Seite 59: Baustufe 9.2: Montage Landegestell Mit Rahmen

    Baustufe 9.2: Montage Landegestell mit Rahmen Pos. Teile-Nr. Bezeichnung Stk. S_130 M3x6 S_450 Blechschraube 2,9x15 1. Verschrauben Sie die hintere CFK Platte mit den M3x6 Schrauben (Pos. 1) mit dem Rahmen. Schraubensicherungslack nicht vergessen. 2. Befestigen Sie beide Heckstreben mit den 2,9x15 Blechschrauben (Pos.

  • Seite 60: Baustufe 9.3: Montage Landegestell Mit Rahmen

    Baustufe 9.3: Montage Landegestell mit Rahmen Heli Professional Alien e-CF...
  • Seite 61 Baustufe 10.1: Montage Elektronik Pos. Teile-Nr. Bezeichnung Stk. Empfänger Gyro Moosgummi 1. Befestigen Sie Ihren Empfänger und Ihren Gyro gemäß Zeichnung. 2. Achten Sie darauf, dass die Komponenten ausreichend gegen Vibrationen geschützt sind. 3. Bei der Kabelverlegung Servos-Empfänger und Gyro-Empfänger bitten wir Sie die Kabel mit Gewebeschläuchen o.ä.
  • Seite 62 Baustufe 10.2: Montage Elektronik Pos. Teile-Nr. Bezeichnung Stk. 1. Befestigen Sie den Regler (Pos. 1) auf der CFK Regler Platte (Pos. 2) gemäß Zeichnung. Regler 2. Gegebenenfalls externen Kühlkörper verbauen. Heli Professional Alien e-CF...
  • Seite 63 Baustufe 11.1: Montage Haube Pos. Teile-Nr. Bezeichnung Stk. 1. Montieren Sie die Haubenbolzen vorne (Pos. 1) mit den 2,9x9,5 Blechschrauben (Pos. 2) an den Seitenplatten des Landegestells. 8601 Haubenbolzen vorne 2. Montieren Sie die hinteren Haubenbolzen (Pos. 3) mit den M3x12 S_407 Blechschraube 2,9x9,5 Schrauben (Pos.
  • Seite 64 Baustufe 11.2: Montage Haube Heli Professional Alien e-CF...
  • Seite 65 Baustufe 11.3: Montage Haube Pos. Teile-Nr. Bezeichnung Stk. 1. Prüfen Sie die Löcher für die Gummitüllen auf Ø8mm, ggf. aufbohren. 8600 Haube 2. Gummitüllen (Pos. 2) gemäß Zeichnung einsetzen. S_400 Gummitülle 3. Beiliegenden Gummistreifen in zwei Teile schneiden und mit etwas Kleber über die Vertiefungen –...

  • Seite 66: Baustufe 12.3: Montage Akku Im Landegestell

    Baustufe 12.3: Montage Akku im Landegestell Pos. Teile-Nr. Bezeichnung Stk. 1. Schieben Sie nun den fertig montierten Akkupack 4-6s oder 10-12s (Pos. 1) in die Akkuschienen 8407 bis zum vormontierter Akku auf Akkuplatte Anschlag. vormontierter Hubschrauber 2. Auf keinen Fall im jetzigen Zustand den Akku am Regler anschließen! Die hier abgebildete Darstellung dient nur dem Zwecke der Verdeutlichung der Kabelführung zwischen Regler und Akku.
  • Seite 67 Baustufe 13.3: Endmontage Rotorkopf - Rotorblätter Pos. Teile-Nr. Bezeichnung Stk. 1. Montieren Sie die Hauptrotorblätter gemäß Zeichnung. Rotorblätter Alien 500 E-CF von 2. Die Hauptrotorblätter sind dann ausreichend festgeschraubt, 500mm bis 550mm dass wenn Sie den Hubschrauber auf die Seite legen oder Rotorblätter Alien 600 E-CF von horizontal halten, die Hauptrotorblätter nicht selbstständig 600mm bis 645mm...
  • Seite 68 Baustufe 14.1: Endmontage Haube 1. Stecken Sie die vormontierte Haube gemäß Zeichnung auf die hinteren Haubenbolzen auf. 2. Achten Sie darauf, dass die vorderen Haubenbolzen in der Vertiefung der Haube einrasten. Heli Professional Alien e-CF...
  • Seite 69 Besuchen Sie uns im Internet unter www.heli-pro.de. Dort finden Sie unter anderem, aktualisierte Versionen des Handbuchs, wichtige Tipps- und Tricks und vieles mehr... Kirchstrasse 2 · D-73547 Lorch Tel. +49 7172 / 919680 · Fax +49 7172 / 919681 eMail: info@heli-pro.de www.heli-pro.de | www.mah-blades.com...
