Betrieb
7
Betrieb
7.1
Meldungen
Beim Einschalten der Versorgungsspannung übernimmt das Sicherheitssystem PNOZmulti
die Konfiguration aus der Chipkarte.
Am Basisgerät leuchten die LEDs "POWER", "DIAG", "FAULT", "IFAULT" und "OFAULT".
Das Erweiterungsmodul PNOZ m ES CANopen wird automatisch konfiguriert und gestartet.
Die LEDs "RUN" und "ERR" zeigen den Status des PNOZ m ES CANopen am CANopen
an.
Wenn das Erweiterungsmodul PNOZ m ES CANopen 30 s lang keine Konfiguration vom
Basisgerät erhält, dann verbindet sich das Erweiterungsmodul PNOZ m ES CANopen mit
dem CANopen und am CANopen wird der Status "RUN" angezeigt. Die Fehlermeldung
"External Error" wird an den Master gesendet.
7.1.1

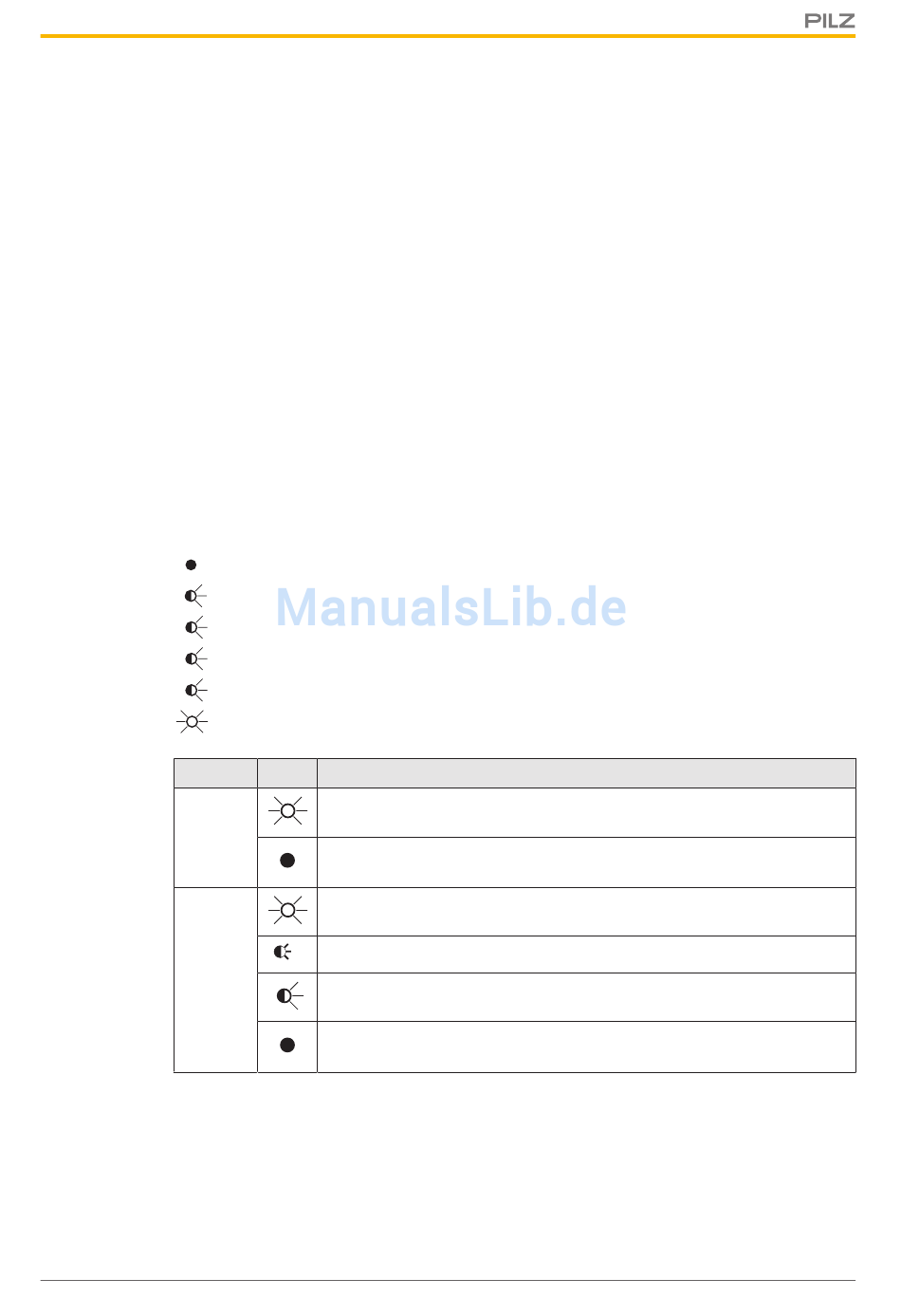

Anzeigeelemente zur Gerätediagnose
Legende
1
2
3
LED
PWR
RUN
Bedienungsanleitung PNOZ m ES CANopen
1002699-DE-05
LED aus
LED blinkt
LED blinkt einmal
LED blinkt zweimal
LED blinkt dreimal
LED an
Bedeutung
Versorgungsspannung liegt an
Versorgungsspannung liegt nicht an
PNOZ m ES CANopen im Betriebszustand "Operational"
1
PNOZ m ES CANopen im Betriebszustand "Stopped"
PNOZ m ES CANopen im Betriebszustand "Pre-Operational"
Keine Versorgungsspannung oder Modulfehler erkannt
