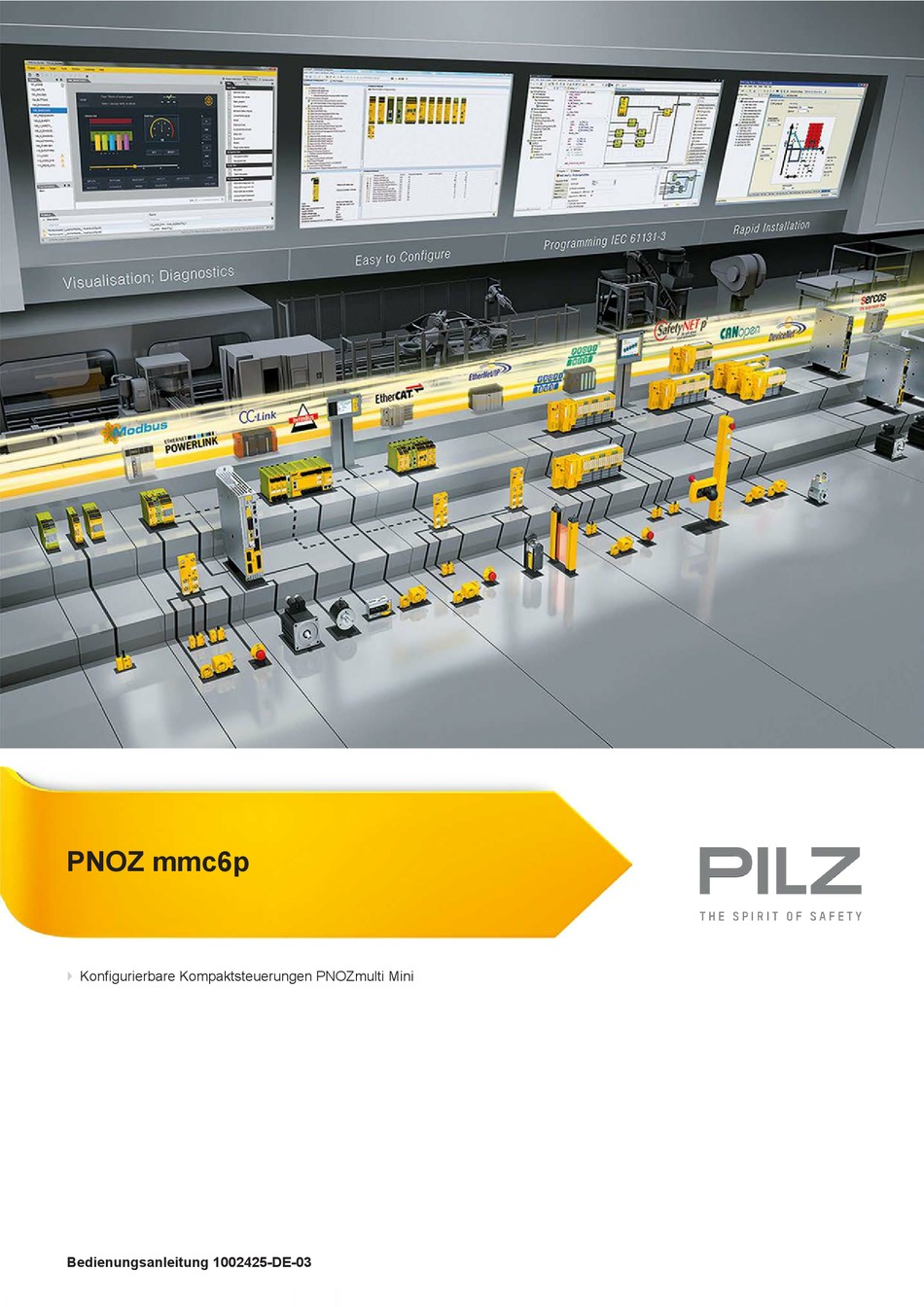

- Seite 1 PNOZ mmc6p Konfigurierbare Kompaktsteuerungen PNOZmulti Mini Bedienungsanleitung 1002425-DE-03...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
- Seite 3 Abmessungen in mm Basisgerät und Erweiterungsmodule verbinden Kapitel 6 Inbetriebnahme Allgemeine Hinweise zur Verdrahtung Versorgungsspannung anschließen CANopen-Schnittstelle 6.3.1 Terminierung CANopen Übertragungsrate einstellen Stationsadresse einstellen Geändertes Projekt in das Sicherheitssystem PNOZmulti übertragen Anschlussbeispiel Kapitel 7 Betrieb Meldungen Bedienungsanleitung PNOZ mmc6p 1002425-DE-03...
- Seite 4 Inhalt Kapitel 8 Technische Daten Kapitel 9 Bestelldaten Produkt Zubehör Bedienungsanleitung PNOZ mmc6p 1002425-DE-03...
-
Seite 5: Gültigkeit Der Dokumentation
Einführung Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ mmc6p. Sie gilt, bis eine neue Doku- mentation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. - Seite 6 Einführung INFO liefert Anwendungstipps und informiert über Besonderheiten. Bedienungsanleitung PNOZ mmc6p 1002425-DE-03...
- Seite 7 Die Anzahl der Ein- und Ausgänge kann auf 128 erweitert werden. Bitte beachten Sie, dass die erweiterten Ein- und Ausgänge 24 - 127 bei der Verwendung andere Eigen- schaften besitzen (siehe Dokument "Kommunikationsschnittstellen"). max. 1 PNOZ mmc6p an das Basisgerät anschließbar steckbare Anschlussklemmen: wahlweise Federkraftklemme oder Schraubklemme als Zubehör erhältlich (siehe Be- stelldaten) Die anschließbaren Basisgeräte PNOZmulti Mini entnehmen Sie dem Dokument...
- Seite 8 Übersicht Frontansicht Legende: X4: 0 V, 24 V: Versorgungsanschlüsse X1: CANopen-Schnittstelle (9-poliger Sub-D-Stiftstecker) : Funktionserde LED: – Power – – Error Bedienungsanleitung PNOZ mmc6p 1002425-DE-03...
-
Seite 9: Bestimmungsgemäße Verwendung
PNOZmulti Mini mit dem CANopen. CANopen ist konzipiert für den schnellen Datenaustausch in der Feldebene. Das Erweite- rungsmodul PNOZ mmc6p ist ein passiver Teilnehmer (Slave) des CANopen. Die Grund- funktionen der Kommunikation mit dem CANopen entsprechen den Richtlinien der CANopen Nutzerorganisation CiA DS-301 V4.2.0. -
Seite 10: Sicherheitsvorschriften
Verwenden Sie diese Funktionen nur, wenn Sie die Dokumentationen gelesen und verstanden haben. Öffnen Sie nicht das Gehäuse und nehmen Sie auch keine eigenmächtigen Umbauten vor. Schalten Sie bei Wartungsarbeiten (z. B. beim Austausch von Schützen) unbedingt die Versorgungsspannung ab. Bedienungsanleitung PNOZ mmc6p 1002425-DE-03... -
Seite 11: Funktionsbeschreibung
Die virtuellen Ein- und Ausgänge, die über CANopen übertragen werden sollen, werden im PNOZmulti Configurator ausgewählt und konfiguriert. Die Verbindung zwischen dem Basis- gerät und dem Erweiterungsmodul PNOZ mmc6p erfolgt über eine Steckbrücke. Die Stati- onsadresse und die Übertragungsrate wird mit Drehschaltern eingestellt. Nach Einschalten der Versorgungsspannung oder einem Reset des Steuerungssystems PNOZmulti wird das Erweiterungsmodul PNOZ mmc6p automatisch konfiguriert und gestartet. - Seite 12 Byte 1: Bit 0 ... 7 Byte 2: Bit 0 ... 7 Die Anzahl der virtuellen Ein- und Ausgänge kann auf 128 erweitert werden (siehe dazu Dokument "Kommunikationsschnittstellen" Kapitel "Feldbusmodule") Blockschaltbild 24 V 0 V 24 V 0 V Bedienungsanleitung PNOZ mmc6p 1002425-DE-03...
-
Seite 13: Allgemeine Hinweise Zur Montage
Beschädigung durch elektrostatische Entladung! Durch elektrostatische Entladung können Bauteile beschädigt werden. Sor- gen Sie für Entladung, bevor Sie das Produkt berühren, z. B. durch Berüh- ren einer geerdeten, leitfähigen Fläche oder durch Tragen eines geerdeten Armbands. Abmessungen in mm Bedienungsanleitung PNOZ mmc6p 1002425-DE-03... -
Seite 14: Basisgerät Und Erweiterungsmodule Verbinden
Die Position der Erweiterungsmodule wird im PNOZmulti Configurator festgelegt. Die Er- weiterungsmodule werden abhängig vom Typ links oder rechts vom Basisgerät ange- schlossen. Die Anzahl an Modulen und die Modultypen, die mit dem Basisgerät verbunden werden können, entnehmen Sie dem Dokument "PNOZmulti Systemausbau". Bedienungsanleitung PNOZ mmc6p 1002425-DE-03... -
Seite 15: Allgemeine Hinweise Zur Verdrahtung
Legen Sie die Versorgungsspannung an das Feldbusmodul: Klemme 24 V: + 24 V DC Klemme 0 V: 0 V Sichern Sie die Versorgungsspannung wie folgt ab: – Sicherungsautomat Charakteristik C - 6 A oder – Schmelzsicherung träge, 6 A Bedienungsanleitung PNOZ mmc6p 1002425-DE-03... -
Seite 16: Canopen-Schnittstelle
Stellen Sie am oberen Drehschalter DR mit einem kleinen Schraubendreher die Über- tragungsrate ein (im Beispiel "3", entspricht 50 kBit/s). Schalterstellung Übertragungsrate kBit/s kBit/s kBit/s kBit/s kBit/s kBit/s kBit/s MBit/s INFO Während des Betriebs kann die Übertragungsrate nicht verändert werden. Bedienungsanleitung PNOZ mmc6p 1002425-DE-03... -
Seite 17: Stationsadresse Einstellen
Inbetriebnahme Stationsadresse einstellen Die Stationsadresse des Erweiterungsmoduls PNOZ mmc6p wird mit zwei Drehschaltern x1 und x10 von 0 ... 99 (dezimal) eingestellt. Stellen Sie am mittleren Drehschalter x10 mit einem kleinen Schraubendreher die Zeh- nerstelle der Adresse ein (im Beispiel "3"). -
Seite 18: Anschlussbeispiel
Inbetriebnahme Anschlussbeispiel CANopen CANopen Slave n CANopen Slave 1 Slave 3 CANopen Master PNOZ mmc6p CANopen CANopen Slave 2 Bedienungsanleitung PNOZ mmc6p 1002425-DE-03... -
Seite 19: Betrieb
Am Basisgerät leuchten die LEDs "POWER", "DIAG", "FAULT", "IFAULT" und "OFAULT". Das Erweiterungsmodul PNOZ mmc6p wird automatisch konfiguriert und gestartet. Die LEDs "RUN" und "ERR" zeigen den Status des PNOZ mmc6p am CANopen an. Wenn das Erweiterungsmodul PNOZ mmc6p 30 s lang keine Konfiguration vom Basisgerät erhält, dann verbindet sich das Erweiterungsmodul PNOZ mmc6p mit dem CANopen und... -
Seite 20: Technische Daten
93 % r. F. bei 40 °C Betauung im Betrieb unzulässig EN 61131-2 Schwingungen nach Norm EN 60068-2-6 Frequenz 10,0 - 150,0 Hz Beschleunigung Schockbeanspruchung nach Norm EN 60068-2-27 Beschleunigung Dauer 11 ms Max. Betriebshöhe über NN 2000 m Bedienungsanleitung PNOZ mmc6p 1002425-DE-03... - Seite 21 0,20 - 2,50 mm², 24 - 12 AWG Federkraftklemmen: Klemmstellen pro Anschluss Abisolierlänge bei Federkraftklemmen 9 mm Abmessungen Höhe 100,0 mm Breite 22,5 mm Tiefe 115,0 mm Gewicht 95 g Bei Normenangaben ohne Datum gelten die 2011-09 neuesten Ausgabestände. Bedienungsanleitung PNOZ mmc6p 1002425-DE-03...
- Seite 22 PNOZ mmcxp 1 pc. Screw terminals Schraubklemmen, 10 Stück 793 543 PNOZ mmcxp 10 pcs. Abschlussstecker, Steckbrücke Produkttyp Merkmale Bestell-Nr. PNOZ s terminator plug Abschlussstecker, gelb, 10 Stück 750 010 PNOZ s connector Steckbrücke, 10 Stück 750 020 Bedienungsanleitung PNOZ mmc6p 1002425-DE-03...
- Seite 23 Titelseite Support Technische Unterstützung von Pilz erhalten Sie rund um die Uhr. Amerika Australien Niederlande Brasilien +61 3 95446300 +31 347 320477 +55 11 97569-2804 Österreich Kanada Europa +43 1 7986263-0 +1 888-315-PILZ (315-7459) Belgien, Luxemburg Schweiz Mexiko +32 9 3217575...
