Inbetriebnahme
6.3

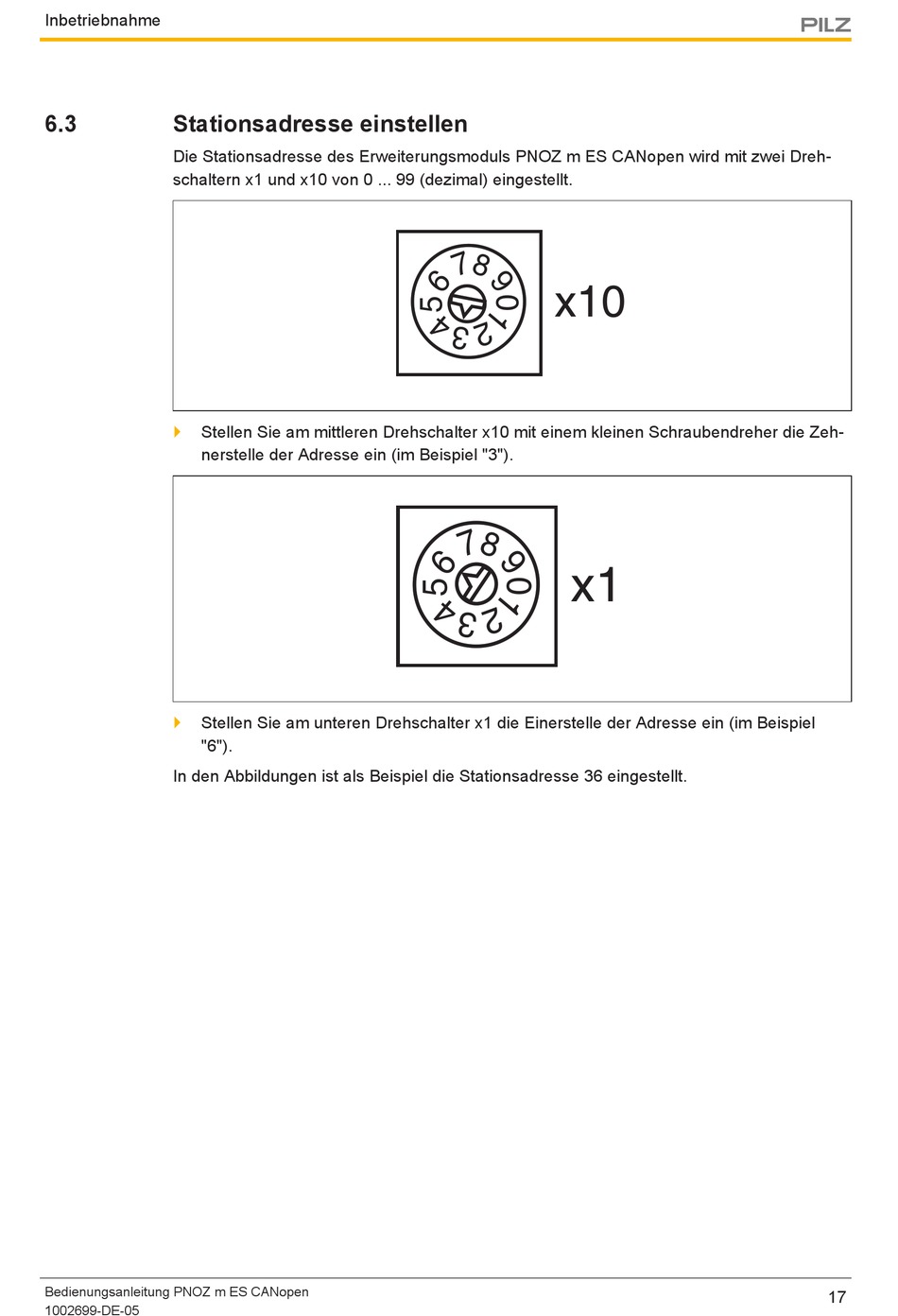

Stationsadresse einstellen
Die Stationsadresse des Erweiterungsmoduls PNOZ m ES CANopen wird mit zwei Dreh-
schaltern x1 und x10 von 0 ... 99 (dezimal) eingestellt.
}
Stellen Sie am mittleren Drehschalter x10 mit einem kleinen Schraubendreher die Zeh-
nerstelle der Adresse ein (im Beispiel "3").
}
Stellen Sie am unteren Drehschalter x1 die Einerstelle der Adresse ein (im Beispiel
"6").
In den Abbildungen ist als Beispiel die Stationsadresse 36 eingestellt.
Bedienungsanleitung PNOZ m ES CANopen
1002699-DE-05
x10
x1
17
