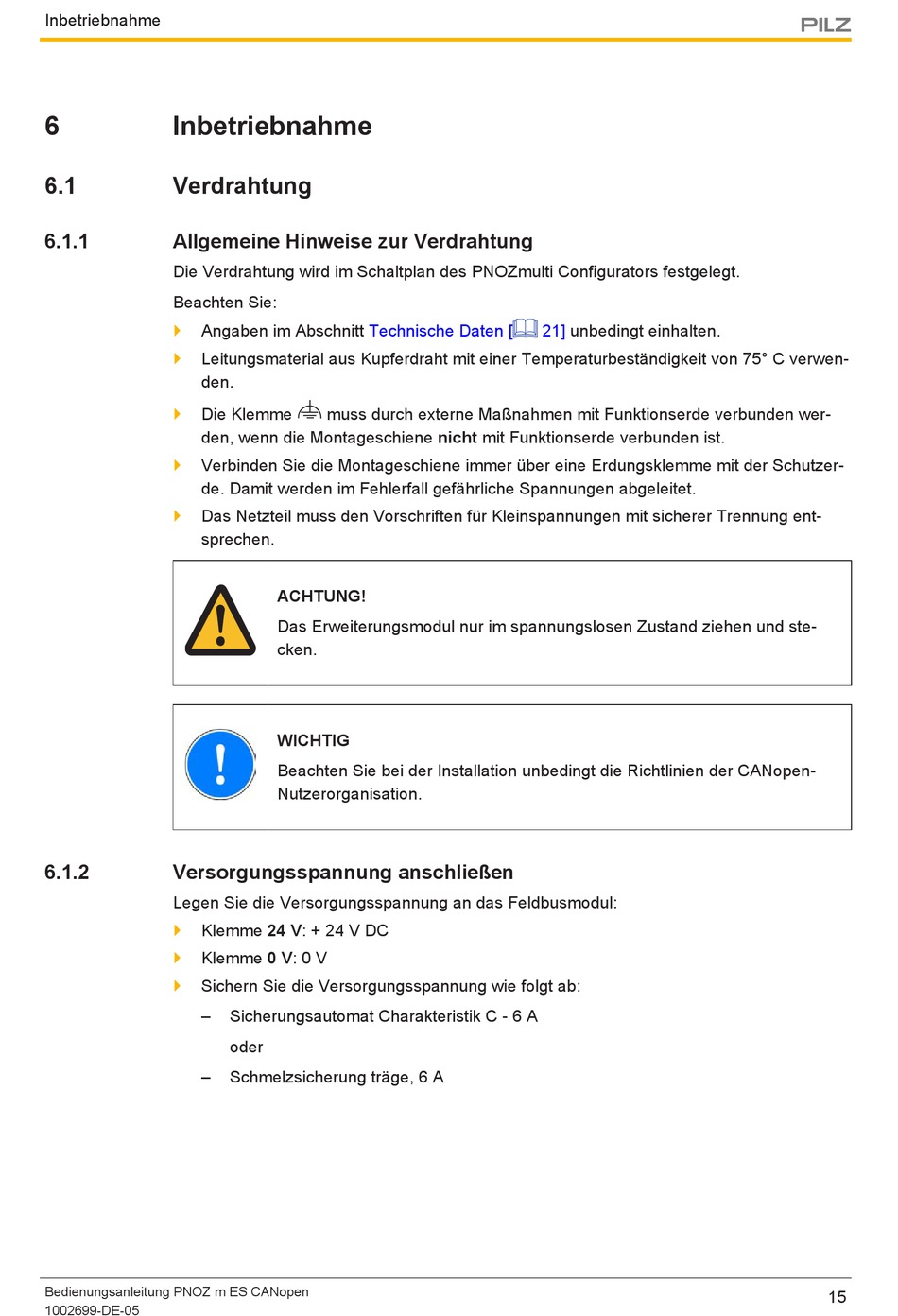

Inbetriebnahme
6
Inbetriebnahme
6.1
Verdrahtung
6.1.1
Allgemeine Hinweise zur Verdrahtung
Die Verdrahtung wird im Schaltplan des PNOZmulti Configurators festgelegt.
Beachten Sie:
}
Angaben im Abschnitt
}
Leitungsmaterial aus Kupferdraht mit einer Temperaturbeständigkeit von 75° C verwen-
den.
}
Die Klemme
den, wenn die Montageschiene nicht mit Funktionserde verbunden ist.
}
Verbinden Sie die Montageschiene immer über eine Erdungsklemme mit der Schutzer-
de. Damit werden im Fehlerfall gefährliche Spannungen abgeleitet.
}
Das Netzteil muss den Vorschriften für Kleinspannungen mit sicherer Trennung ent-
sprechen.
6.1.2
Versorgungsspannung anschließen
Legen Sie die Versorgungsspannung an das Feldbusmodul:
}
Klemme 24 V: + 24 V DC
}
Klemme 0 V: 0 V
}
Sichern Sie die Versorgungsspannung wie folgt ab:
–
–
Bedienungsanleitung PNOZ m ES CANopen
1002699-DE-05
Technische Daten [
muss durch externe Maßnahmen mit Funktionserde verbunden wer-
ACHTUNG!
Das Erweiterungsmodul nur im spannungslosen Zustand ziehen und ste-
cken.
WICHTIG
Beachten Sie bei der Installation unbedingt die Richtlinien der CANopen-
Nutzerorganisation.
Sicherungsautomat Charakteristik C - 6 A
oder
Schmelzsicherung träge, 6 A
21]
unbedingt einhalten.
15
