4.
Line In-Anschluss (hellblau). Dieser Anschluss verbindet mit Kassettenrecordern,
CD- oder DVD-Playern und anderen Audiogeräten.
5.
Line Out-Anschluss (hellgrün). Dieser Anschluss verbindet mit Kopfhörern oder
Lautsprechern. In 4-Kanal-, 6-Kanalkonfigurationen wird dieser Anschluss zum
Frontlautsprecherausgang.
6.
Mikrofonanschluss (rosa). Dieser Anschluss nimmt ein Mikrofon auf.
Die Funktionen der Audio-Ausgänge in 2, 4, 6-Konfigurationen entnehmen Sie bitte der
folgenden Audio-Konfigurationstabelle.
Audio 2-, 4-, 6-Kanalkonfigurationen
Anschluss
Kopfhörer/2-Kanal
Hellblau
Hellgrün
Rosa
7.
USB 2.0-Anschlüsse 1 und 2. Die zwei 4-pol. Universal Serial Bus (USB)-Anschlüsse
nehmen USB 2.0-Geräte auf.
8.
USB 2.0-Anschlüsse 3 und 4. Die zwei 4-pol. Universal Serial Bus (USB)-Anschlüsse
nehmen USB 2.0-Geräte auf.
9.
Video Graphics Adapter (VGA)-Anschluss. Dieser 15-pol. Anschluss ist für einen
VGA-Monitor oder andere VGA-kompatible Geräte vorgesehen.
10.
COM-Port. Dieser 9-pol. COM1-Port ist für Zeigegeräte und andere serielle Geräte bestimmt.
11.
PS/2-Tastaturanschluss. Dieser Anschluss ist für eine PS/2-Tastatur bestimmt.
1.7.2
Interne Anschlüsse
1.
Serial ATA-Anschlüsse (7-pol. SATA1, SATA2, SATA3, SATA4)
Diese Anschlüsse sind für die Serial ATA-Signalkabel von Serial ATA
3 Gb/s-Festplatten und optischen Laufwerken vorgesehen. Serial ATA 3
Gb/s ist abwärts kompatibel mit Serial ATA 1.5 Gb/s-Spezifikationen. Die
Datenübertragungsrate von Serial ATA 3Gb/s ist schneller als das normale parallele
ATA mit 133 MB/s (Ultra DMA/133).

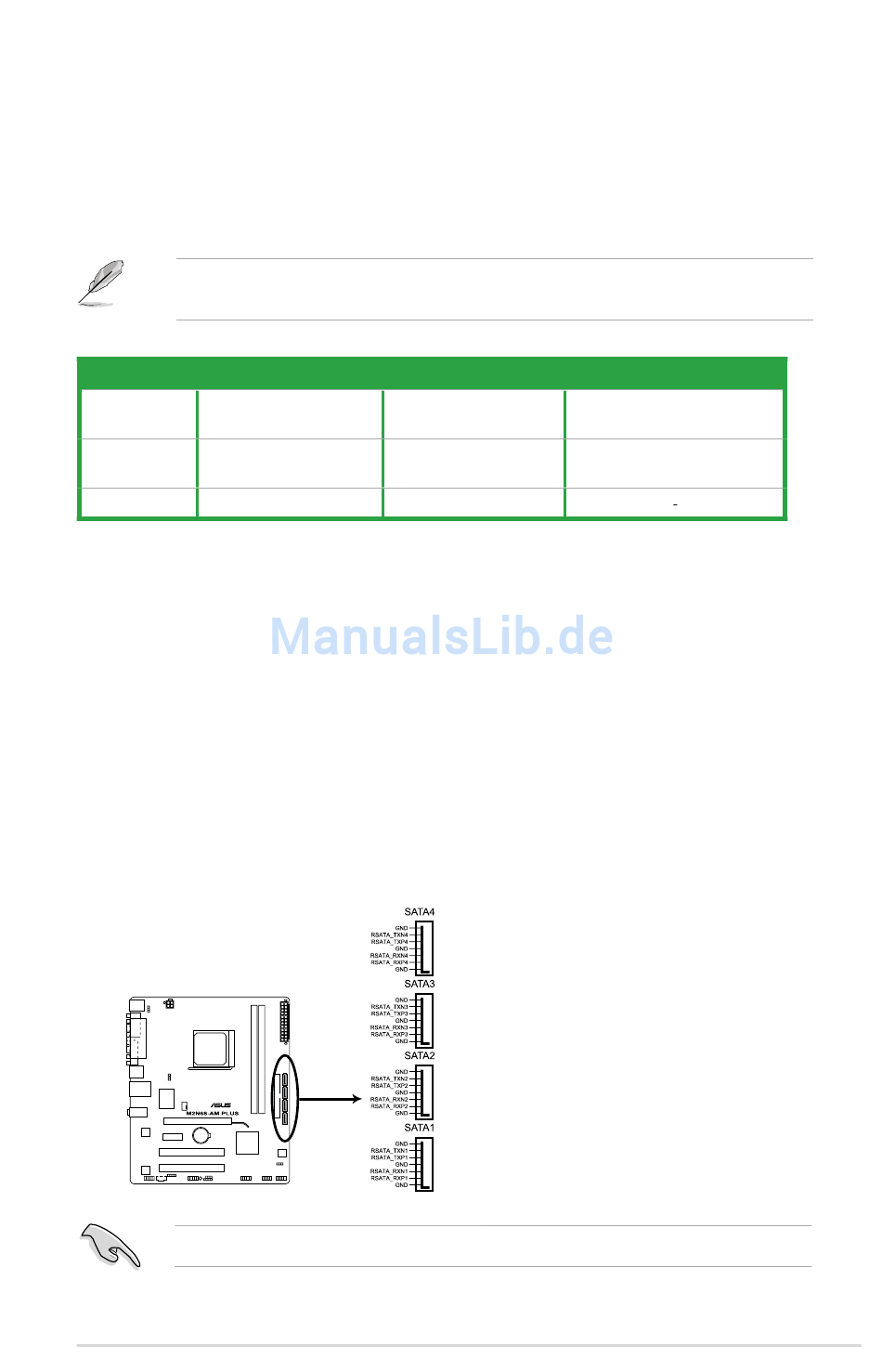

M2N68-AM PLUS SATA-Anschlüsse
Installieren Sie das Windows
1-9
Line In
Lautsprecherausgang
Line Out
Front-Lautsprecher-
Mic In
XP Service Pack 1, bevor Sie Serial ATA nutzen.
®
4-Kanal
Hinterer
Hinterer Lautsprecherausgang
Front-Lautsprecherausgang
ausgang
Mic In
6-Kanal
Bass/Mitte
Kapitel 1: Produkteinführung
