8.
Systemtafelanschluss (10-1 pol. F_PANEL)
Dieser Anschluss unterstützt mehrere Gehäuse-gebundene Funktionen.

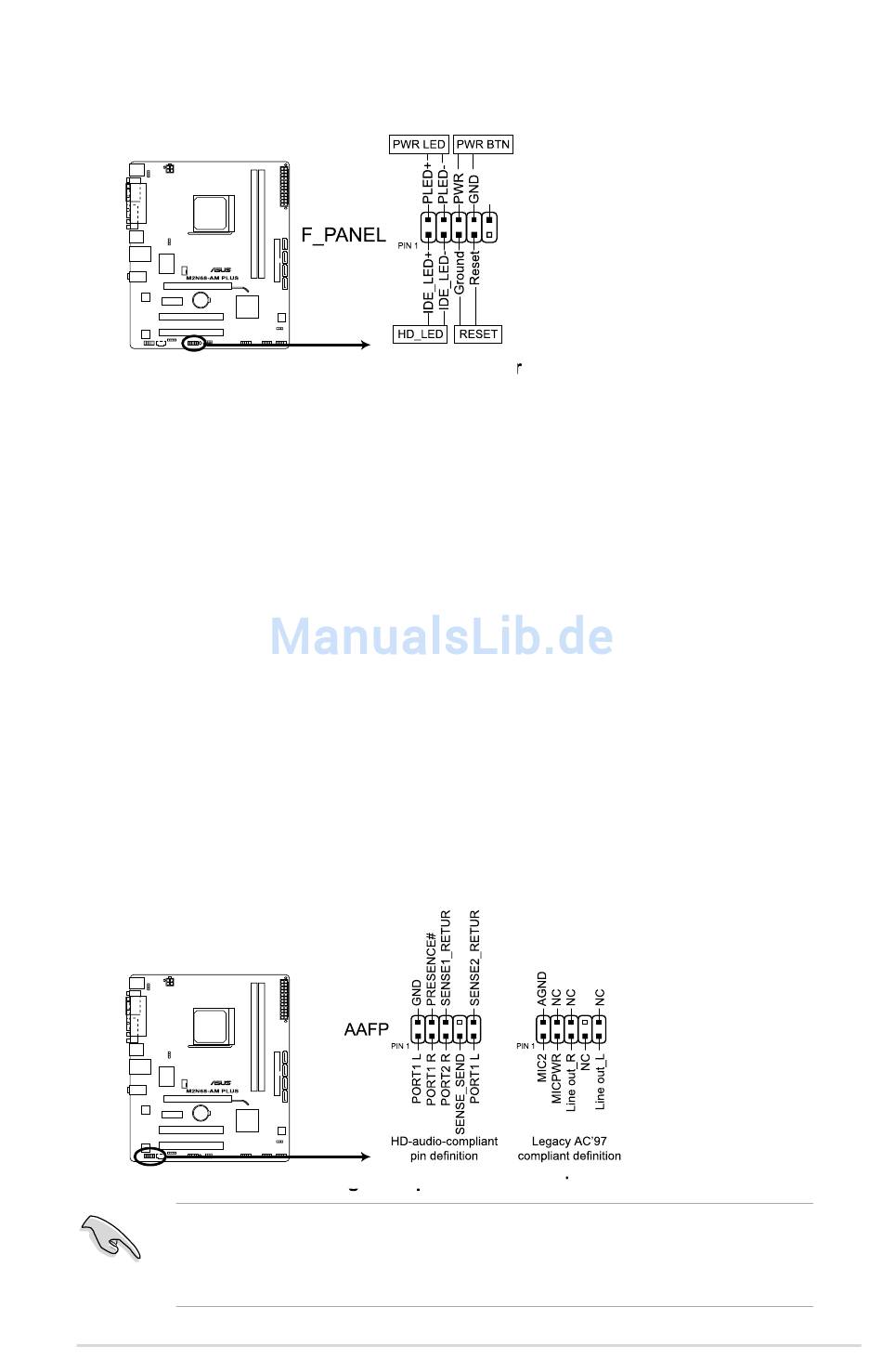

M2N68-AM PLUS Systemtafelanschluss
•
Systemstrom-LED (2-pin PWRLED)
Dieser 2-pol. Anschluss wird mit der System-Strom-LED verbunden. Verbinden Sie das
Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die System-Strom-
LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im
Energiesparmodus befindet.
•
Festplattenaktivitäts-LED(2-pin HDLED)
Dieser 2-pol. Anschluss wird mit der HDD Aktivitäts-LED verbunden. Verbinden Sie das
HDD Aktivitäts-LED-Kabel mit diesem Anschluss. Die IDE LED leuchtet auf oder blinkt,
wenn Daten auf der Festplatte gelesen oder auf die Festplatte geschrieben werden.
•
Stromschalter/Soft-Aus-Schalter (2-pol. PWRBTN)
Dies ist der 2-pol. Anschluss für den System-Stromschalter. Das Drücken des Schalters
schaltet das System ein oder versetzt es in den Schlaf- oder Soft-Aus-Modus,
entsprechend den Einstellungen im BIOS. wenn Sie den Schalter bei eingeschalteten
System für länger als vier Sekunden gedrückt halten, wird das System ausgeschaltet.
•
Reset-Schalter (2-pin RESET)
Verbinden Sie diesen 2-pol. Anschluss mit einem am Gehäuse befestigten Reset-
Schalter, um das System ohne Ausschalten neu zu starten.
9.
Fronttafel-Audiosockel (10-1 pol. AAFP)
Dieser Anschluss dient zum Verbinden eines Fronttafel-Audio E/A-Moduls, das
an der Fronttafel des Computers befestigt wird und entweder HD Audio oder den
herkömmlichen AC '97 Audiostandard unterstützt. Verbinden Sie das Ende des
Fronttafel-Audiokabels mit diesem Anschluss.
M2N68-AM PLUS Fronttafel-Audiosockel
Wenn Sie ein High-Definition Fronttafelaudiomodul mit diesem Anschluss verbinden wollen,
muss das Element Front Panel Select im BIOS auf [HD Audio] eingestellt sein; wenn Sie
ein AC`97 Fronttafelaudiomodul anschließen wollen, stellen Sie das Element auf [AC97].
Details siehe Seite 2-27.
1-13
Kapitel 1: Produkteinführung
