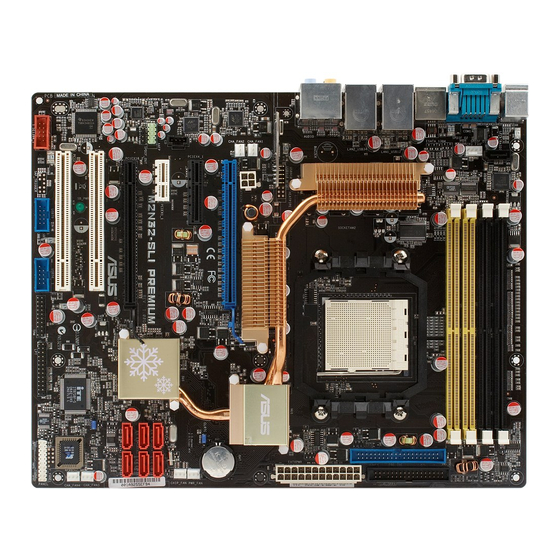

Seite 1 M2N32-SLI Premium Vista Edition...
Seite 2 Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche, schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) in irgendeiner Form, ganz gleich auf welche Weise, vervielfältigt, übertragen, abgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in eine andere Sprache übersetzt werden.
Seite 3: Inhaltsverzeichnis
Inhalt Erklärungen ....................vii Sicherheitsinformationen ................ viii Über dieses Handbuch ................ix M2N32-SLI Premium Vista Edition Speziﬁ kationsübersicht ....xi Kapitel 1: Produkteinführung Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-2 1.3.1 Leistungsmerkmale des Produkts ........1-2 1.3.2 ASUS AI Lifestyle-Funktionen ......... 1-4 1.3.3...
Seite 4 Verwalten und Aktualisieren des BIOS ........4-1 4.1.1 ASUS Update-Programm ..........4-1 4.1.2 Erstellen einer bootfähigen Diskette ....... 4-4 4.1.3 ASUS EZ Flash 2-Programm .......... 4-5 4.1.4 Aktualisieren des BIOS ........... 4-6 4.1.5 Speichern der aktuellen BIOS-Datei ....... 4-8 4.1.6 ASUS CrashFree BIOS 3-Programm ......
Seite 5 CDROM-Laufwerke ............4-39 4.6.5 Booteinstellungskonﬁ guration ........4-40 4.6.6 Sicherheit ..............4-41 Tools-Menü ................. 4-43 4.7.1 ASUS O.C. Proﬁ le ............4-43 4.7.2 ASUS EZ Flash 2 ............4-46 Beenden-Menü ................4-47 Kapitel 5: Software-Unterstützung Installieren eines Betriebssystems ..........5-1 Support-DVD-Informationen ............
Seite 6 Cool ʻnʼ Quiet -Technologie ...........5-11 ® 5.3.3 SoundMAX High Deﬁ nition Audioprogramm ....5-13 5.3.4 ASUS PC Probe II ............5-18 5.3.5 ASUS AI Suite ............... 5-24 5.3.6 ASUS AI N.O.S ............. 5-26 5.3.7 ASUS AI Gear ............... 5-27 5.3.8 ASUS AI Nap ..............
Seite 7: Erklärungen
Erklärungen Erklärung der Federal Communications Commission Dieses Gerät stimmt mit den FCC-Vorschriften Teil 15 überein. Sein Betrieb unterliegt folgenden zwei Bedingungen: • Dieses Gerät darf keine schädigenden Interferenzen erzeugen, und • Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen. Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß...
Seite 8: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.
Seite 9: Über Dieses Handbuch
An den folgenden Quellen ﬁ nden Sie weitere Informationen und Produkt- sowie Software-Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS- Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS- Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B.
Seite 10: In Diesem Handbuch Verwendete Symbole
In diesem Handbuch verwendete Symbole Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe.
Seite 11: M2N32-Sli Premium Vista Edition Speziﬁ Kationsübersicht
M2N32-SLI Premium Vista Edition Speziﬁ kationsübersicht Prozessor Sockel AM2 für AMD Athlon ™ 64 X2-/ Athlon ™ 64-/ Athlon ™ 64 FX-/ Sempron ™ -Prozessoren ™ Unterstützt die AMD Cool ʻnʼ Quiet -Technologie AMD64-Architektur ermöglicht gleichzeitige 32-Bit- und 64-Bit-Berechnung ™...
Seite 12 - ASUS AI Nap - ASUS 8-Phasen Powerdesign - ASUS Lüfterloses Design: Wärmeleitungen & Stack Cool 2 - ASUS Q-Fan 2 - ASUS optionaler Lüfter (nur für Wasserkühlung oder passive Kühlung ASUS Crystal Sound - ASUS Array Mikrofon - Noise Filter...
Seite 13 - AI NOS ™ (Non-delay Overclocking System) - AI Overclocking (intelligente CPU- Frequenzeinstellung) - AI Clock Skew - ASUS O.C. Proﬁ le: Funktion zur gemeinsamen Nutzung der Übertaktungseinstellungen Precision Tweaker: - vDIMM: 25-Schritt DRAM-Spannungskontrolle - vCore: Einstellbare CPU-Spannung in 0,0125V-Schritten - Stufenlose Frequenzauswahl (SFS) ermöglicht...
Seite 14 WOL by PME, WOR by PME, Gehäuseeinbruch, PXE Zubehör 1 x SLI-Brücke 1 x ASUS Array Mic 1 x ASUS optionaler Lüfter 1 x ASUS Q-Connector Satz (USB, 1394, Systemtafel; nur in der Einzelhandelsversion) 1 x UltraDMA 133/100/66-Kabel 1 x Diskettenlaufwerkskabel 6 x SATA-Kabel 3 x SATA-Stromkabel für 6 Geräte...
Seite 15: Kapitel 1: Produkteinführung
Dieses Kapitel beschreibt die Leistungsmerkmale des Motherboards und die unterstützten neuen Technologien. Produkteinführung...
Seite 16: Kapitelübersicht
Kapitelübersicht Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-2 ASUS M2N32-SLI Premium Vista Edition...
Seite 17: Willkommen
Willkommen! Vielen Dank für den Kauf eines ASUS ® M2N32-SLI Premium Vista Edition Motherboards! Eine Reihe von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitätsmotherboards! Vor der Installation des Motherboards und Ihrer Hardwaregeräte sollten Sie die im...
Seite 18: Sonderfunktionen
Sonderfunktionen 1.3.1 Leistungsmerkmale des Produkts Neueste Prozessortechnologie Das Motherboard ist mit einem aufgelöteten 940-pol. AM2-Sockel ausgestattet, der AMD Athlon™ 64 X2-/Athlon™ 64-/Athlon™ 64 FX-/Sempron™-Prozessoren unterstützt. Mit Hilfe eines integrierten Speicherkontroller mit niedriger Latenz und hoher Bandbreite sowie eines besonders skalierbaren, auf der HyperTransport™-Technologie basierenden Systembus bietet dieses Motherboard eine leistungsstarke Plattform für die verschiedendensten Ansprüche an Datenberechnung, größere Arbeitsproduktivität und fortschrittliche digitale Multimedia-Erfahrungen.
Seite 19: Serial Ata 3.0 Gb/S-Technologie Und Sata-On-The-Go
Multistreaming-Technologie, mit welcher gleichzeitig verschiedene Audioströme zu verschiedenen Geräten geschickt werden können. Jetzt können Sie sich über das Headset mit anderen unterhalten und währenddessen gleichzeitig Mehrkanal- Netzwerkspiele spielen. Details siehe Seiten 2-23 und 2-24. ASUS M2N32-SLI Premium Vista Edition...
Seite 20: Dual Gigabit Lan-Lösung
Mediaplayer verwenden. Mit AI Remote in der Hand beherrschen Sie Ihren PC aus der Ferne! Details siehe Seite 5-31. ASAP (ASUS Accelerated Propeller) ASAP unterstützt die Windows Vista ReadyBoost™-Technologie, welche Ihre Systemleistung unter Windows Vista erheblich steigert. Genießen Sie größere Efﬁ...
Seite 21: Tpm-Unterstützung
Anti-Echo-Technik, mit der Echoklänge reduziert werden und ihr Einﬂ uss auf das Sprachaufnahmegerät minimiert wird. Diese Funktion verbessert die Nutzung von auf Sprache basierenden Programmen wie Skype, Online-Spielen, Videokonferenzen und Tonaufnahmen. Details siehe Seite 5-17. ASUS M2N32-SLI Premium Vista Edition...
Seite 22 Aufnahme. Details siehe Seite 5-17. Advanced Thermal Design ASUS Stack Cool 2 ASUS Stack Cool 2 ist ein lüfterloses und geräuschloses Kühlsystem, das die Temperatur wichtiger Systemkomponenten absenkt, indem das spezielle Design auf der Leiterplatte die Wärme ableitet. Details siehe Seite 2-3.
Seite 23: Asus Sonderfunktionen
Betriebssystem unterliegendes Aktualisierungsprogramm nutzen zu müssen. Details siehe Seite 4-5. ASUS MyLogo 3 ASUS My Logo 3 ist die neue Funktion des Motherboards, mit der Sie Ihrem System durch individuelle Startlogos neuen Stil verleihen können. Details siehe Seite 5-9.
Seite 24: Asus Intelligent Overclocking-Funktionen
1.3.4 ASUS Intelligent Overclocking-Funktionen ASUS O.C. Proﬁ le Mit dem ASUS O.C. Proﬁ le können Benutzer mehrere BIOS-Einstellungen problemlos speichern oder laden. Die BIOS-Einstellungen können im CMOS oder einer separaten Datei gespeichert werden; dadurch erhalten Nutzer die Möglichkeit, ihre bevorzugten Einstellungen untereinander auszutauschen. Details siehe Seite 4-43.
Seite 25: Asus-Funktionen Und Betriebssystemunterstützung
1.3.5 ASUS-Funktionen und Betriebssystemunterstützung In der folgenden Tabelle wird angezeigt, welche Betriebssysteme welche ASUS- Funktionen unterstützen. Win 2000 XP 32Bit XP 64Bit Vista 32Bit Vista 64Bit ScreenDUO AI Remote AP Trigger ASAP Funktioniert nur als USB-Speicher AI NOS AI Gear...
Seite 26 1-10 Kapitel 1: Produkteinführung...
Seite 27: Kapitel 2: Hardwarebeschreibungen
Dieses Kapitel führt die Hardware- einstellungsvorgänge auf, die Sie bei Installation der Systemkomponenten ausführen müssen. Hier ﬁ nden Sie auch Beschreibungen der Jumper und Anschlüsse am Motherboard. Hardwarebeschreibungen...
Seite 28 Kapitelübersicht Bevor Sie beginnen ..............2-1 Motherboard-Übersicht ............... 2-2 Zentralverarbeitungseinheit (CPU) ..........2-7 Systemspeicher ................2-13 Erweiterungssteckplätze ............2-19 Jumper ..................2-22 Anschlüsse ................. 2-23 ASUS M2N32-SLI Premium Vista Edition...
Seite 29: Bevor Sie Beginnen
Modus ist. Dies dient zur Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen. Die nachstehende Abbildung zeigt die Position der Onboard-LED an. SB_PWR M2N32-SLI PREMIUM Standy Ausgeschaltet Eingeschaltet M2N32-SLI PREMIUM Onboard-LED ASUS M2N32-SLI Premium Vista Edition...
Seite 30: Motherboard-Übersicht
Motherboard-Übersicht Schauen Sie sich bitte vor der Motherboardinstallation die Konﬁ guration Ihres Computergehäuses genau an, um sicherzustellen, dass das Motherboard richtig passt. Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen des Motherboards ausgesteckt werden. Andernfalls können Sie sich verletzen und die Motherboardkomponenten können beschädigt werden.
Seite 31: Asus Stack Cool 2
2.2.3 ASUS Stack Cool 2 Das Motherboard ist mit der ASUS Stack Cool 2 Kühllösung ausgestattet, welche die durch wichtige Systemkomponenten erzeugte Hitze um 20°C absenkt, indem das spezielle Design auf der Leiterplatte (printed circuit board, PCB) die Wärme ableitet.
Seite 32: Motherboard-Layout
2.2.4 Motherboard-Layout 24.5cm (9.6in) PS2/2KBMS SATA_RAID2 T:Mouse B:Keyboard DDR2 DIMM_B2 (64 bit, 240-pin module) DDR2 DIMM_A2 (64 bit, 240-pin module) DDR2 DIMM_B1 (64 bit, 240-pin module) CPU_FAN DDR2 DIMM_A1 (64 bit, 240-pin module) ESATA_1394 LAN1_USB12 SOCKET AM2 LAN2_USB34 AUDIO USB910_ASAP ®...
Seite 33: Layout-Inhalt
Line In-Anschluss (hellblau) 2-23 Line Out-Anschluss (hellgrün) 2-23 Mikrofonanschluss (rosa) 2-24 Seitenlautsprecherausgang (grau) 2-24 USB 2.0-Anschlüsse 1 und 2, 3 und 4 2-24 Externer SATA-Anschluss 2-24 Optischer S/PDIF-Ausgang 2-25 Koaxialer S/PDIF-Ausgang 2-25 PS/2-Tastaturanschluss (lila) 2-25 ASUS M2N32-SLI Premium Vista Edition...
Seite 34 Interne Anschlüsse Seite Diskettenlaufwerksanschluss (34-1 pol. FLOPPY) 2-26 IDE-Anschluss (40-1 pol. PRI_IDE) 2-26 NVIDIA ® nForce ® 590 SLI Southbridge Serial ATA- 2-27 Anschlüsse (7-pol. SATA1 [rot], SATA2 [rot], SATA3 [rot], SATA4 [red], SATA5 [red], SATA6 [red]) Silicon Image ® Serial ATA RAID-Anschluss (7-pol.
Seite 35: Zentralverarbeitungseinheit (Cpu)
Lösen Sie den Sockelhebel, indem Sie ihn zur Seite drücken, und heben Sie ihn in einen 90°-Winkel Sockelhebel Vergewissern Sie sich, dass der Sockelhebel um 90° angehoben ist, andernfalls kann die CPU u.U. nicht richtig eingesetzt werden. ASUS M2N32-SLI Premium Vista Edition...
Seite 36 Positionieren Sie die CPU oberhalb des Sockels, so dass die CPU-Ecke mit dem goldenen Dreieck auf der Sockelecke mit dem kleinen Dreieck liegt. Stecken Sie die CPU vorsichtig in den Sockel, bis sie einrastet. Goldenes Dreieck Kleines Dreieck Wenn die CPU eingesteckt ist, drücken Sie den Sockelhebel herunter, um die CPU zu ﬁ...
Seite 37: Installieren Des Kühlkörpers Und Lüfters
Sie Kühlkörper oder Lüfter installieren. CPU-Lüfter CPU-Kühlkörper Befestigungsmodul Befestigungsklammer Befestigungsklammerhebel Ihrer CPU-Lüfter-Kühlkörpereinheit sollten Installationsanweisungen für die CPU, den Kühlkörper und den Befestigungsmechanismus beigelegt sein. Falls die Anweisungen in diesem Abschnitt der CPU-Dokumentation nicht entsprechen, folgen Sie der letzteren. ASUS M2N32-SLI Premium Vista Edition...
Seite 38 Befestigen Sie ein Ende der Befestigungsklammer mit dem Befestigungsmodul. Platzieren Sie das andere Ende der Befestigungsklammer (nahe des Hebels) mit dem Befestigungsmodul. Ein Klickgeräusch ertönt, wenn die Befestigungsklammer korrekt einrastet. Stellen Sie sicher, dass die Kühlkörper-Lüfter-Einheit genau auf den Befestigungsmecha-nismus aufgesetzt ist, sonst lässt sich die Befestigungsklammer nicht einrasten.
Seite 39 M2N32-SLI PREMIUM CPU-Lüfteranschlüsse • Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden! Hardwareüberwachungsfehler können auftreten, wenn Sie vergessen, die Verbindung vorzunehmen. • Dieser Anschluss ist mit früher benutzten 3-pol. CPU-Lüftern rückwärts kompatibel. ASUS M2N32-SLI Premium Vista Edition 2-11...
Seite 40: Installieren Des Optionalen Lüfters
2.3.3 Installieren des optionalen Lüfters Installieren Sie den optionalen Lüfter nur, wenn Sie einen passiven Kühler oder eine Wasserkühlung verwenden. Die Installation des optionalen Lüfters mit einem aktiven Prozessorlüfter würde Interferenzen im Luftstrom hervorrufen und das System destabilisieren. Positionieren Sie den Lüfter über Befestigen Sie die geriffelte Kante der Rohr-Kühlkörper-Gruppe.
Seite 41: Systemspeicher
Sie können 256 MB, 512 MB, 1 GB, und 2GB ungepufferte ECC/nicht-ECC DDR2 DIMMs in den DIMM-Steckplätzen installieren. Empfohlene Speicherkonﬁ gurationen Steckplätze Modus DIMM_A1 DIMM_B1 DIMM_A2 DIMM_B2 Belegt Single-Channel Belegt Dual-Channel (1) Belegt Belegt Dual-Channel (2) Belegt Belegt Belegt Belegt ASUS M2N32-SLI Premium Vista Edition 2-13...
Seite 42 Verwenden Sie im Dual-Channel-Modus immer identische DDR2 DIMM-Paare. Für optimale Kompatibilität wird empfohlen, dass Sie die Speichermodule beim gleichen Händler kaufen. Die neueste Liste qualiﬁ zierter Anbieter ﬁ nden Sie auf der ASUS-Webseite (www.asus.com). Wichtige Hinweise zur Installation von Windows ®...
Seite 43: Installieren Eines Dimms
Drücken Sie die Haltebügel gleichzeitig nach außen, um den DIMM- Steckplatz zu entriegeln. Halten Sie das DIMM-Modul beim Drücken der Haltebügel leicht mit Ihren Fingern fest. Das DIMM-Modul könnte plötzlich herausspringen und beschädigt werden. DDR2 DIMM-Kerbe Entfernen Sie das DIMM-Modul vom Steckplatz. ASUS M2N32-SLI Premium Vista Edition 2-15...
Seite 44 M2N32-SLI Premium Vista Edition Motherboard Liste qualiﬁ zierter Anbieter (QVL) DDR2-800 MHz DIMM- Unterstützung Größe Anbieter Chipnr. Teilnr. 512MB KINGSTON Het-Sink Package KHX6400D2/512 • • 512MB KINGSTON K4T51083QC KVR800D2N5/512 • • • 1024MB KINGSTON K4T51083QC KVR800D2N5/1G • • • 1024MB...
Seite 45 E5108AE-6E-E EBEB1UD8AEFA-6E-E • • • 1024MB WINTEC 4WAIID9CWX 39137282 • • • 512MB WINTEC 4UA12D9CRZ 39127282W24965R • 512MB 18D51280D-3 M512-667-8 • • • 1024MB 18D51280D-3 M924-667-16 • • 1024MB Heat-Sink Package OCZ26672048EBDCPE-K • • ASUS M2N32-SLI Premium Vista Edition 2-17...
Seite 46 C*: Unterstützt vier Module (zwei Modulpaare), die als zwei Paare einer Dual-Channel-Speicherkonﬁ guration in die gelben und die schwarzen Steckplätze eingesteckt werden. Die neuesten Listen qualiﬁ zierter Anbieter für DDR2-800/667/533 MHz ﬁ nden Sie auf der ASUS-Webseite. 2-18 Kapitel 2: Hardwarebeschreibungen...
Seite 47: Erweiterungssteckplätze
Achten Sie darauf, dass bei Verwenden von PCI-Karten in IRQ-Sharings- Steckplätzen die Treiber die Option “IRQ gemeinsam verwenden” unterstützen oder die Karten keine IRQ-Zuweisung brauchen. Ansonsten kommt es zu Konﬂ ikten zwischen den beiden PCI-Gruppen, das System wird instabil und die Karte unbrauchbar. ASUS M2N32-SLI Premium Vista Edition 2-19...
Seite 48: Interruptzuweisungen
2.5.3 Interruptzuweisungen Standard-Interruptzuweisungen Priorität Standardfunktion System-Zeitgeber Tastatur-Controller – An IRQ#9 weiterleiten Kommunikationsanschluss (COM1)* IRQ-Halter für PCI-Steuerung* Diskettenlaufwerks-Controller Druckeranschluss (LPT1)* System-CMOS/Echtzeituhr IRQ-Halter für PCI-Steuerung* IRQ-Halter für PCI-Steuerung* IRQ-Halter für PCI-Steuerung* PS/2-kompatibler Mausanschluss* Numerischer Datenprozessor Primärer IDE-Kanal * Diese IRQs sind normalerweise für ISA- oder PCI-Geräte verfügbar. IRQ-Zuweisungen für dieses Motherboard PCI-Steckplatz 1 gemeins.
Seite 49: Pci-Steckplätze
Bandbreite von PCI Express x16, insgesamt mit einer x32-Bandbreite. • Es ist wichtig, dass Sie im NVIDIA ® SLI™ -Modus für eine ausreichende Energiezufuhr sorgen. Details siehe Seiten 2-31 und 2-32. • Details zur NVIDIA SLI™-Technologie siehe Kapitel 6. ASUS M2N32-SLI Premium Vista Edition 2-21...
Seite 50: Jumper
Jumper RTC RAM löschen (CLRTC) Mit diesen Jumpern können Sie das Echtzeituhr- (RTC) RAM im CMOS löschen. Sie können die Einstellung des Datums und der Zeit sowie die Systemsetup-Parameter im CMOS löschen, indem Sie die CMOS RTC RAM-Daten löschen. Die RAM-Daten im CMOS, die Systemeinstellungs- informationen wie z.B.
Seite 51: Anschlüsse
Line In-Anschluss (hellblau). Dieser Anschluss verbindet mit Kassettenrecordern, CD- oder DVD-Playern und anderen Audiogeräten. Line Out-Anschluss (hellgrün). Dieser Anschluss verbindet mit Kopfhörern oder Lautsprechern. In 4-Kanal-, 6-Kanal-, und 8-Kanal-Konﬁ guration wird dieser Anschluss zum Front-Lautsprecherausgang. ASUS M2N32-SLI Premium Vista Edition 2-23...
Seite 52 Mikrofonanschluss (rosa). Dieser Anschluss nimmt ein Mikrofon auf. 10. Seitenlautsprecherausgang (grau). Dieser Anschluss nimmt die Seitenlautsprecher in einer 8-Kanal-Audiokonﬁ guration auf. Für die Funktionen der Audio-Ausgänge in 2, 4, 6, oder 8-Kanal-Konﬁ guration beziehen Sie sich bitte auf die folgende Audio-Konﬁ gurationstabelle. Audio 2-, 4-, 6- oder 8-Kanalkonﬁ...
Seite 53 13. Optischer S/PDIF-Ausgang. Dieser Anschluss verbindet über ein optisches S/PDIF-Kabel mit externen Audiogeräten. 14. Koaxialer S/PDIF-Ausgang. Dieser Anschluss verbindet über ein koaxiales S/PDIF-Kabel mit externen Audiogeräten. 15. PS/2-Tastaturanschluss (lila). Hier können Sie eine PS/2-Tastatur anschließen. ASUS M2N32-SLI Premium Vista Edition 2-25...
Seite 54: Interne Anschlüsse
2.7.2 Interne Anschlüsse Diskettenlaufwerksanschluss (34-1 pol. FLOPPY) Dieser Anschluss nimmt das beigelegte Diskettenlaufwerk (FDD)-Signalkabel auf. Verbinden Sie ein Ende des Kabels mit diesem Anschluss und dann das andere Ende mit dem Signalanschluss an der Rückseite des Diskettenlaufwerks. Pol 5 entfällt am Anschluss, um eine falsche Kabelverbindung bei der Verwendung eines FDD-Kabels mit bedecktem Pol 5 zu vermeiden.
Seite 55: Nvidia ® Nforce ® 590 Sli Southbridge Serial Ata-
Anschlüsse zu erstellen, aktivieren Sie bitte die Option RAID Enabled im SATA Conﬁ guration-Untermenü des BIOS. Details siehe Abschnitt 4.4.6 Onboard- Gerätekonﬁ guration. SATA5 SATA6 SATA3 SATA4 M2N32-SLI PREMIUM SATA1 SATA2 M2N32-SLI PREMIUM SATA-Anschlüsse ASUS M2N32-SLI Premium Vista Edition 2-27...
Seite 56: Silicon Image Serial Ata Raid-Anschluss (7-Pol. Sata_Raid2)
Verbinden Sie das rechtwinklige Rechtwinkliges Ende Ende des SATA-Signalkabels mit dem SATA-Gerät. Sie können auch das rechtwinklige Ende des SATA-Signalkabels mit dem integrierten SATA-Anschluss verbinden, um mechanische Konﬂ ikte mit großen Graﬁ kkarten zu vermeiden. Silicon Image Serial ATA RAID-Anschluss (7-pol.
Seite 57: Usb-Anschlüsse (10-1 Pol. Usb56, Usb78, Usb910_Asap)
USB 2.0-Anschlüsse Verbinden Sie niemals ein 1394-Kabel mit dem USB-Anschluss, sonst wird das Motherboard beschädigt! Verbinden Sie zuerst ein USB-Kabel mit dem ASUS Q-Connector (USB, blau), und verbinden Sie dann den Q-Connector (USB) mit dem USB-Anschluss auf dem Motherboard. IEEE 1394a-Anschluss (10-1 pol. IE1394_1) Dieser Anschluss ist für IEEE 1394-Ports vorgesehen.
Seite 58: Cpu-, Gehäuse-, Netzteil- Und Chipsatzlüfteranschlüsse
Verbinden Sie niemals ein USB-Kabel mit dem IEEE 1394-Anschluss, sonst wird das Motherboard beschädigt! Verbinden Sie zuerst ein 1394-Kabel mit dem ASUS Q-Connector (1394, rot), und verbinden Sie dann den Q-Connector (1394) mit dem 1394-Anschluss auf dem Motherboard. CPU-, Gehäuse-, Netzteil- und Chipsatzlüfteranschlüsse...
Seite 59: Gehäuseeinbruchsanschluss (4-1 Pol. Chassis)
+5V Standby +5 Volt Power OK -5 Volt +12V DC Erde Erde +5 Volt Erde Erde Erde +5 Volt PSON# Erde Erde M2N32-SLI PREMIUM +3 Volt -12 Volt +3 Volt +3 Volt M2N32-SLI PREMIUM ATX-Netzanschluss ASUS M2N32-SLI Premium Vista Edition 2-31...
Seite 60 • Für ein komplett konﬁ guriertes System empfehlen wir ein Netzteil, welches die ATX 12 V-Speziﬁ kation 2.0 (oder neuere Version) unterstützt und mindestens eine Leistung von 600 W liefern kann. • Vergessen Sie nicht, den 4-pol. ATX +12V-Stromstecker anzuschließen. Andernfalls lässt sich das System nicht starten.
Seite 61 Verbinden Sie das parallele Anschlussmodulkabel mit diesem Sockel und und befestigen Sie das Modul anschließend an einer Steckplatzaussparung an der Rückseite des Computergehäuses. M2N32-SLI PREMIUM M2N32-SLI PREMIUM Paralleler Anschluss Das parallele Anschlussmodulkabel muss separat erworben werden. ASUS M2N32-SLI Premium Vista Edition 2-33...
Seite 62: Digitaler Audioanschluss (4-1 Pol. Spdif)
Ein TPM-System hilft außerdem, die Netzwerksicherheit zu verstärken, schützt digitale Identitäten und sichert die Plattformintegrität. Details siehe Abschnitt “4.6.6 Sicherheit”. M2N32-SLI PREMIUM M2N32-SLI PREMIUM TPM-Anschluss Das TPM-Modul muss separat erworben werden. Verwenden Sie unbedingt das ASUS TPM-Modul! 2-34 Kapitel 2: Hardwarebeschreibungen...
Seite 63: Systemtafelanschluss (20-8-Pol. Panel)
Sie den Netzschalter länger als 4 Sekunden gedrückt, wird das System ausgeschaltet. • Reset-Schalter (2-pol. RESET) Verbinden Sie diesen 2-pol. Anschluss mit einem am Gehäuse befestigten Reset-Schalter, um das System ohne Ausschalten neu zu starten. ASUS M2N32-SLI Premium Vista Edition 2-35...
Seite 64: Asus Q-Connector (Systemtafel)
ASUS Q-Connector (Systemtafel) Mit dem ASUS Q-Connector können Sie Gehäusefronttafelkabel in nur wenigen Schritten anschließen und entfernen. Folgen Sie den nachstehenden Anweisungen, um ASUS Q-Connector zu installieren. Verbinden Sie die Kabel des Fronttafelanschlusses mit dem ASUS Q-Connector. Beziehen Sie sich für die Poldeﬁ nitionen...
Seite 65: Kapitel 3: Einschalten
Diese Kapitel beschreibt den Startvorgang und die Schritte zum Ausschalten des Systems. Einschalten...
Seite 66: Kapitelübersicht
Kapitelübersicht Erstmaliges Starten ..............3-1 Ausschalten des Computers ............3-2 ASUS M2N32-SLI Premium Vista Edition...
Seite 67: Erstmaliges Starten
Einschaltselbsttest u.U. nicht bestanden. Prüfen Sie die Einstellungen und Anschlüsse der Jumper, oder bitten Sie Ihren Händler um Hilfe. Halten Sie kurz nach dem Einschalten die Taste <Entf> gedrückt, um das BIOS-Setupprogramm aufzurufen. Folgen Sie bitte den Anweisungen im Kapitel 4. ASUS M2N32-SLI Premium Vista Edition...
Seite 68: Ausschalten Des Computers
Ausschalten des Computers 3.2.1 Verwenden der OS-Ausschaltfunktion Unter Windows ® 2000: Klicken Sie auf die Start-Schaltﬂ äche und dann auf Beenden..Stellen Sie sicher, dass die Option Herunterfahren gewählt wurde. Klicken Sie anschließed auf OK, um den Computer auszuschalten. Die Stromversorgung wird nach dem Herunterfahren von Windows ®...
Seite 69: Kapitel 4: Bios-Setup
Dieses Kapitel erklärt Ihnen, wie Sie die Systemeinstellungen über die BIOS- Setupmenüs ändern. Hier ﬁ nden Sie auch ausführliche Beschreibungen der BIOS-Parameter. BIOS-Setup...
Seite 70 Kapitelübersicht Verwalten und Aktualisieren des BIOS ........4-1 BIOS-Setupprogramm ............... 4-10 Haupt-Menü ................4-14 Erweitert-Menü ................4-19 Energie-Menü ................4-33 Boot-Menü .................. 4-38 Tools-Menü ................. 4-43 Beenden-Menü ................4-47 ASUS M2N32-SLI Premium Vista Edition...
Seite 71: Verwalten Und Aktualisieren Des Bios
® ASUS Update (Aktualisiert das BIOS in einer Windows -Umgebung.) ASUS EZ Flash 2 (Aktualisiert das BIOS im DOS über eine Diskette/ einen USB-Speicherstick/ die Motherboard Support-DVD.) Award BIOS Flash-Programm (Aktualisiert das BIOS über eine Diskette/ einen USB-Speicherstick/ die Motherboard Support-DVD.) ASUS CrashFree BIOS 3 (Aktualisiert das BIOS über eine bootfähige...
Seite 72: Aktualisieren Des Bios Über Das Internet
So aktualisieren Sie das BIOS über das Internet: Starten Sie das ASUS Update-Programm unter Windows ® , indem Sie auf Start > Programme > ASUS > ASUSUpdate > ASUSUpdate klicken. Das ASUS Update-Hauptfenster erscheint daraufhin. Wählen Sie die Option BIOS über Wählen Sie die Ihnen das Internet aktualisieren aus am nächsten gelegene...
Seite 73: Aktualisieren Des Bios Über Eine Bios-Datei
So aktualisieren Sie das BIOS über eine BIOS-Datei: Starten Sie das ASUS Update- Programm unter Windows ® , indem Sie auf Start > Programme > ASUS > ASUSUpdate > ASUSUpdate klicken. Das ASUS Update- Hauptfenster erscheint daraufhin. Wählen Sie die Option BIOS über eine Datei aktualisieren aus dem Pulldown-Menü...
Seite 74: Erstellen Einer Bootfähigen Diskette
4.1.2 Erstellen einer bootfähigen Diskette Es gibt verschiedene Methoden, eine bootfähige Diskette zu erstellen. DOS-Umgebung a. Stecken Sie eine 1,44 MB-Diskette in das Laufwerk ein. b. Bei der DOS-Eingabeaufforderung tippen Sie bitte format A:/S und drücken Sie anschließend die <Eingabetaste>. Windows ®...
Seite 75: Asus Ez Flash 2-Programm
4.1.3 ASUS EZ Flash 2-Programm Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne langwierig von einer Diskette starten und ein auf DOS basierendes Programm verwenden zu müssen. EZ Flash 2 ist in der BIOS-Firmware integriert und kann durch Drücken von <Alt>...
Seite 76: Aktualisieren Des Bios
Programms aktualisiert werden. Folgen Sie den nachstehenden Anweisungen, um das BIOS über dieses Programm zu aktualisieren. Laden Sie die neueste BIOS-Datei von der ASUS-Website herunter. Benennen Sie die Datei in M2N32SLI.BIN um, und speichern Sie sie auf eine Diskette, CD ROM oder einen USB-Speicherstick im FAT 16/12-Format.
Seite 77 Geben Sie im “File Name AwardBIOS Flash Utility for ASUS V1.14 to Program”-Feld den (C) Phoenix Technologies Ltd. All Rights Reserved Namen der BIOS-Datei For NF590-SLI-M2N32-SLI-PREMIUM DATE:03/30/2006 ein und drücken Sie die Flash Type - PMC Pm49FL004T LPC/FWH <Eingabetaste>. File Name to Program: M2N32SLI.bin...
Seite 78: Speichern Der Aktuellen Bios-Datei
Stellen Sie sicher, dass das Speichermedium über genügend Speicherplatz für die BIOS-Datei verfügt. So speichern Sie die aktuelle BIOS-Datei mit dem AwardBIOS Flash-Programm: Folgen Sie den Schritten 1 AwardBIOS Flash Utility for ASUS V1.14 bis 6 des voranstehenden (C) Phoenix Technologies Ltd. All Rights Reserved Abschnitts.
Seite 79: Asus Crashfree Bios 3-Programm
Starten Sie das System neu, wenn der Aktualisierungsprozess abgeschlossen ist. • ASUS CrashFree BIOS 3 wird nur von USB-Speichersticks im FAT 32/16/12- Format mit Einzelpartition unterstützt. Der Speicher sollte kleiner als 8GB sein. • Das System darf während des Aktualisierens des BIOS NICHT ausgeschaltet...
Seite 80: Bios-Setupprogramm
Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite (www.asus.com), um die neueste BIOS- Datei für Ihr Motherboard herunterzuladen. 4-10 Kapitel 4: BIOS-Setup...
Seite 81: Bios-Menübildschirm
Die in diesem Kapitel gezeigten BIOS-Setup-Anzeigen sind nur zur Orientierung gedacht und können sich u.U. von den tatsächlichen Darstellungen auf Ihrem Bildschirm unterscheiden. • Besuchen Sie die ASUS-Website (www.asus.com), um die neuesten BIOS- Informationen herunterzuladen. ASUS M2N32-SLI Premium Vista Edition 4-11...
Seite 82: Legende
4.2.3 Legendenleiste Am unteren Rand des Setup-Bildschirms beﬁ ndet sich eine Legendenleiste. Mit Hilfe der dort aufgeführten Tasten können Sie sich durch die einzelnen Menüs bewegen. In der folgenden Tabelle werden die Tasten der Legendenleiste und ihre jeweiligen Funktionen beschrieben. Navigationstaste Funktion <F1>...
Seite 83: Pop-Up-Fenster
-/+: Change Value F5: Setup Defaults →←: Select Menu ESC: Exit Enter: Select SubMenu F10: Save and Exit Pop-up-Menü 4.2.8 Allgemeine Hilfe In der oberen rechten Ecke des Menübildschirms steht eine Kurzbeschreibung des gewählten Elements. ASUS M2N32-SLI Premium Vista Edition 4-13...
Seite 84: Haupt-Menü
Haupt-Menü Das Haupt-Menü erscheint und gibt Ihnen einen Überblick über die Grundinformationen zum System, wenn Sie das BIOS Setupprogramm öffnen Im Abschnitt “4.2.1 BIOS-Menübildschirm” ﬁ nden Sie Informationen zu Menüelementen und Navigationsanweisungen. Phoenix-AwardBIOS CMOS Setup Utility Main Advanced Power Boot Tools Exit System Time...
Seite 85: Primäre Ide Master/Slave
System formatiert wurde, erkennt das BIOS evtl. falsche Parameter. Wählen Sie [Manual], um die Parameter des IDE-Laufwerks manuell einzugeben. Wenn kein Laufwerk installiert ist, wählen Sie [None]. Konﬁ gurationsoptionen: [None] [Auto] [Manual] ASUS M2N32-SLI Premium Vista Edition 4-15...
Seite 86: Transfer Mode
Access Mode [Auto] Mit der Standardeinstellung [Auto] können IDE-Festplatten automatisch erkannt werden. Wählen Sie [CHS], wenn Sie die IDE Primäre Master/Slave auf [Manual] eingestellt haben. Konﬁ gurationsoptionen: [CHS] [LBA] [Large] [Auto] Bevor Sie eine Festplatte konﬁ gurieren, vergewissern Sie sich, dass Sie über die richtigen Konﬁ...
Seite 87: Sata 1-6
Bei falschen Einstellungen kann es passieren, dass das System die installierte Festplatte nicht erkennt. Capacity Zeigt die automatisch erkannte Festplattenkapazität an. Dieses Element kann vom Benutzer nicht verändert werden. Cylinder Zeigt die Anzahl der Festplattenzylinder an. Dieses Element kann vom Benutzer nicht verändert werden. ASUS M2N32-SLI Premium Vista Edition 4-17...
Seite 88: Hdd Smart Monitoring
Head Zeigt die Anzahl der Lese-/Schreibköpfe der Festplatte an. Dieses Element kann vom Benutzer nicht verändert werden. Landing Zone Zeigt die Anzahl der Landezonen pro Spur an. Dieses Element kann vom Benutzer nicht verändert werden. Sector Zeigt die Anzahl der Sektoren pro Spur an. Dieses Element kann vom Benutzer nicht verändert werden.
Seite 89: Erweitert-Menü
Hier können Sie die CPU-Übertaktungsoptionen auswählen, um eine gewünschte CPU-Frequenz zu bestimmen. Wählen Sie eine der voreingestellten Übertaktungskonﬁ gurationsoptionen aus. Manual Lässt Sie die Übertaktungsparameter selbst einstellen. Auto Lädt die optimalen Systemeinstellungen. Standard Lädt die Standardsystemeinstellungen. ASUS M2N32-SLI Premium Vista Edition 4-19...
Seite 90 AI Overclock Lädt Übertaktungsproﬁ le mit optimalen Parametern für Stabilität beim Übertakten. AI N.O.S. Die ASUS AI Non-delay Overclocking System-Funktion erkennt selbstständig die Systemauslastung und steigert entsprechend die Leistung für die anspruchsvollsten Arbeitsvorgänge. Das folgende Element ist nur vom Benutzer einstellbar, wenn AI Tuning auf...
Seite 91: Cpu Voltage [Auto]
Hier können Sie die DDR2-Abschlusspannung festlegen. Konﬁ gurationsoptionen: [0.5 x DDR2 Voltage] [0.6 x DDR2 Voltage] CPU to NB HT Voltage [1.200V] Hier können Sie die CPU zu Northbridge HT-Spannung einstellen. Konﬁ gurationsoptionen: [Auto] [1.200V] [1.225V] [1.250V]~[1.500V] ASUS M2N32-SLI Premium Vista Edition 4-21...
Seite 92: Ai Net2
NB to SB HT Voltage [Auto] Hier können Sie die NB zu SB HT-Spannung einstellen. Konfigurationsoptionen: [+1.300V] [+1.325V] [+1.350V] ~ [+1.500V] [Auto] NB Core/PCI-E Voltage [Auto] Hier können Sie die NB Core/PCI-E-Spannung einstellen. Konfigurationsoptionen: [+1.200V] [+1.250V] [+1.300V] [+1.350V] [+1.400V] [Auto] SB Core/PCI-E Voltage [Auto] Hier können Sie die Southbridge Core/PCI Express-Spannung einstellen.
Seite 93: Cpu-Konﬁ Guration
Tcl [Auto] Konﬁ gurationsoptionen: [Auto] [3] [4] [5] [6] Trcd [Auto] Konﬁ gurationsoptionen: [Auto] [3] [4] [5] [6] Trp [Auto] Konﬁ gurationsoptionen: [Auto] [3] [4] [5] [6] Tras [Auto] Konﬁ gurationsoptionen: [Auto] [5] [6] [7]~[18] ASUS M2N32-SLI Premium Vista Edition 4-23...
Seite 94 1T/2T Memory Timing [Auto] Legt das Speicher-Timing fest. Konﬁ gurationsoptionen: [Auto] [1T] [2T] DRAM ECC Enable [Disabled] Aktiviert oder deaktiviert die DRAM ECC-Funktion. Konﬁ gurationsoptionen: [Disabled] [Enabled] Dieses Element wird nur angezeigt, wenn Sie DRAM-Module installiert haben, die die ECC-Funktion unterstützen. AI Clock Skew [Auto] Hier können Sie die DRAM-Takteinstellung für Kanal A und B festlegen.
Seite 95 RdPadRcvFIFO Delay [Auto] Konﬁ gurationsoptionen: [Auto] [1.5] [2] [2.5] [3] [3.5] Disable Jitter [Auto] Konﬁ gurationsoptionen: [Auto] [OFF] [ON] DRAM Bank Interleaving [Enabled] Konﬁ gurationsoptionen: [Disabled] [Enabled] Bank Swizzle Mode [Enabled] Konﬁ gurationsoptionen: [Disabled] [Enabled] ASUS M2N32-SLI Premium Vista Edition 4-25...
Seite 96 DRAM Timing Control CKE Fine Delay [Auto] Konﬁ gurationsoptionen: [Auto] [No delay] [1/64 MEMCLK delay] [2/64 MEMCLK delay] [3/64 MEMCLK delay] [4/64 MEMCLK delay] [5/64 MEMCLK delay]~[30/64 MEMCLK delay] [31/64 MEMCLK delay] CKE Setup Time [Auto] Konﬁ gurationsoptionen: [Auto] [1/2 MEMCLK] [1 MEMCLK] CS/ODT Fine Delay [Auto] Konﬁ...
Seite 97: Chipsatz
Hier können Sie die Northbridge zu Southbridge HT-Geschwindigkeit festlegen. Konﬁ gurationsoptionen: [1xNB to SB HT Frequency] [2xNB to SB HT Frequency] [3xNB to SB HT Frequency] [4xNB to SB HT Frequency] [5xNB to SB HT Frequency] ASUS M2N32-SLI Premium Vista Edition 4-27...
Seite 98 SB-->NB HT Speed [5xSB to NB HT Frequency] Hier können Sie die Southbridge zu Northbridge HT-Geschwindigkeit festlegen. Konﬁ gurationsoptionen: [1xSB to NB HT Frequency] [2xSB to NB HT Frequency] [3xSB to NB HT Frequency] [4xSB to NB HT Frequency] [5xSB to NB HT Frequency] CPU<->NB HT Width [↓16 ↑16] Hier können Sie die CPU to Northbridge HT-Breite festlegen.
Seite 99: Pcipnp
Wenn Sie [PCI Device] wählen, dann wird der speziﬁ sche IRQ für die Verwendung von PCI/PnP-Geräten freigehalten. Wenn Sie [Reserved] wählen, dann wird dieser IRQ für alte ISA-Geräte reserviert. Konﬁ gurationsoptionen: [PCI Device] [Reserved] ASUS M2N32-SLI Premium Vista Edition 4-29...
Seite 100: Onboard-Gerätekonﬁ Guration
[Disabled] Primary Display Adapter [PCI-E slot] HD Audio [Auto] Front Panel Support Type [AC97] Silicon SATAII Controller [SATA Mode] ASUS ASAP [Disabled] Serial Port1 Address [3F8/IRQ4] Parallel Port Address [378/IRQ7] Parallel Port Mode [EPP] ECP Mode Use DMA ↑↓ : Select Item...
Seite 101: Usb-Konfiguration
Hier können Sie den USB 2.0-Controller aktivieren oder deaktivieren. Konﬁ gurationsoptionen: [Disabled] [Enabled] USB Legacy Support [Enabled] Hier können Sie die Unterstützung für USB-Geräte auf älteren Betriebssystemen aktivieren oder deaktivieren. Konﬁ gurationsoptionen: [Disabled] [Enabled] ASUS M2N32-SLI Premium Vista Edition 4-31...
Seite 102 Hier können Sie festlegen, ob das integrierte USB Flash-Modul für die die ® ™ Windows Vista ReadyBoost -Funktion unterstützende ASUS ASAP-Funktion bereit sein soll. Konﬁ gurationsoptionen: [Disabled] [Enabled] Serial Port1 Address [3F8/IRQ4] Hier können Sie die Adresse der seriellen Schnittstelle einstellen. Konﬁ gurationsoptionen: [Disabled] [3F8/IRQ4] [2F8/IRQ3] [3E8/IRQ4] [2E8/IRQ3]...
Seite 103: Energiemenü
Hier können Sie die ACPI (Advanced Conﬁ guration and Power Interface)- Unterstützung in der ASIC (Application-Speciﬁ c Integrated Circuit) aktivieren oder deaktivieren. Der ACPI APIC-Tabellenzeiger wird in der RSDT-Zeigerliste einbezogen, wenn [Enabled] gewählt wurde. Konﬁ gurationsoptionen: [Disabled] [Enabled] ASUS M2N32-SLI Premium Vista Edition 4-33...
Seite 104: Apm-Konﬁ Guration
4.5.3 APM-Konﬁ guration Phoenix-AwardBIOS CMOS Setup Utility Power APM Conﬁ guration Select Menu Restore on AC Power Loss [Power-Off] Item Speciﬁ c Help PWR Button < 4 secs [Instant-Off] Power Up On PCI/PCIE Devices [Disabled] Press [Enter] to Power On By External Modems [Disabled] select whether or not Power On by RTC Alarm...
Seite 105 Hier können Sie festlegen, ob das System sich durch bestimmte Tasten an der Tastatur einschalten lässt. Diese Funktion benötigt eine ATX-Stromversorgung, die mindestens 1A auf der +5VSB-Leitung ausweist. Konﬁ gurationsoptionen:. Conﬁ guration options: [Disabled] [Space Bar] [Ctrl-ESC] [Power Key] ASUS M2N32-SLI Premium Vista Edition 4-35...
Seite 106: Hardware-Überwachung
CPU Q-Fan Control [Disabled] Aktiviert oder deaktiviert den CPU Q-Fan-Controller. Konﬁ gurationsoptionen: [Disabled] [Enabled] Das Element CPU Q-Fan Proﬁ le wird angezeigt, sobald Sie die ASUS Q-Fan Control-Funktion aktivieren. CPU Q-Fan Proﬁ le [Performance] Hier können Sie das passende Leistungsniveau des CPU-Lüfters einstellen.
Seite 107: Cpu Temperature, M/B Temperature
Diese Elemente können nicht vom Benutzer konﬁ guriert werden. CPU Fan Speed warning [ 800 RPM] Legt die Geschwindigkeit, bei der eine CPU-Lüfterwarnung erscheint, fest, oder deaktiviert die Warnfunktion. Konﬁ gurationsoptionen: [Disabled] [800 RPM] [1200 RPM] [1600 RPM] ASUS M2N32-SLI Premium Vista Edition 4-37...
Seite 108: Boot-Menü
Boot-Menü Die Elemente im Boot-Menü gestatten Ihnen, die Systemstartoptionen zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um das Untermenü anzeigen zu lassen. Phoenix-AwardBIOS CMOS Setup Utility Main Advanced Power Boot Tools Exit Boot Device Priority Select Menu Removable Drives Hard Disk Drives...
Seite 109: Entfernbare Laufwerke
4.6.4 CDROM-Laufwerke Phoenix-Award BIOS CMOS Setup Utility Boot CDROM Drives Select Menu 1. 1st Slave: XXXXXXXXX Item Speciﬁ c Help 1. 1st Slave: XXXXXXXXX Hier können Sie an das System angeschlossene optische Laufwerke zuweisen. ASUS M2N32-SLI Premium Vista Edition 4-39...
Seite 110: Booteinstellungskonﬁ Guration
4.6.5 Booteinstellungskonﬁ gurationen Phoenix-AwardBIOS CMOS Setup Utility Boot Boot Settings Conﬁ guration Select Menu Case Open Warning [Enabled] Item Speciﬁ c Help Quick Boot [Enabled] Boot Up Floppy Seek [Disabled] Press [Enter] to Bootup Num-Lock [On] enable or disable. Typematic Rate Setting [Disabled] Typematic Rate (Chars/Sec) Typematic Delay (Msec)
Seite 111: Sicherheit
Hier können Sie die Vollbildlogoanzeigefunktion aktivieren oder deaktivieren. Konﬁ gurationsoptionen: [Disabled] [Enabled] Vergewissern Sie sich, dass dieses Element auf [Enabled] eingestellt ist, wenn Sie die ASUS MyLogo™3-Funktion verwenden wollen. Halt On [All Errors] Erlaubt Ihnen, den Fehlermeldungstyp festzulegen. Konﬁ gurationsoptionen: [All Errors] [No Errors] [All, But Keyboard] [All, But Diskette] [All, But Disk/Key] 4.6.6...
Seite 112 Bestätigen Sie das Passwort, wenn das System Sie dazu auffordert, indem Sie genau die gleichen Zeichen erneut eingeben, und drücken Sie die <Eingabetaste>. Im Passwortfeld wird [Set] angezeigt. So löschen Sie das Passwort: Wählen Sie das Passwortfeld und drücken Sie zweimal die <Eingabetaste>. Die folgende Nachricht erscheint: PASSWORD DISABLED !!! Press any key to continue...
Seite 113: Tools-Menü
Load from File Load BIOS Proﬁ le from Proﬁ le 1. Load from Proﬁ le 1/2 Hier können Sie die zuvor im BIOS Flash gespeicherten BIOS-Einstellungen laden. Drücken Sie die <Eingabetaste>, um die Datei zu laden. ASUS M2N32-SLI Premium Vista Edition 4-43...
Seite 114 Load from File Hier können Sie die zuvor auf eine externe Festplatte/Diskette/USB-Speicherdisk gespeicherte BIOS-Datei im FAT32/16/12-Format laden. Folgen Sie den nachstehenden Anweisungen, um die BIOS-Datei zu laden. 1. Legen Sie das Speichermedium mit der “xxx.CMO”-Datei ein. 2. Schalten Sie das System ein. 3.
Seite 115 CMOS backup is done! Press any key to Exit. M2N32 <DIR> DOCUME"1 <DIR> PROGRA"1 <DIR> SYSTEM"1 <DIR> M2NSLI <DIR> RECYCLED <DIR> TEST_REB <DIR> BOOTFONT.BIN 213830 2001-09-05 20:00:00 Note [Enter] Select [Y] Yes [N/Eec] No [Left/Right]: Switch Die BIOS-Datei wird als “xxx.CMO“ gespeichert. ASUS M2N32-SLI Premium Vista Edition 4-45...
Seite 116: Asus Ez Flash 2
4.7.3 ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. Details siehe Seite 4-5, Abschnitt 4.1.3.
Seite 117: Beenden-Menü
Diese Option ignoriert Ihre Änderungen und stellt die zuvor gespeicherten Werte wieder her. Bei Wahl dieser Option erscheint eine Bestätigung. Wählen Sie Ok, um Änderungen zu ignorieren und zuvor gespeicherte Werte wieder zu laden. ASUS M2N32-SLI Premium Vista Edition 4-47...
Seite 118 4-48 Kapitel 4: BIOS-Setup...
Seite 119: Kapitel 5: Software-Unterstützung
Dieses Kapitel beschreibt den Inhalt der Support-DVD, die dem Motherboard- Paket beigelegt ist. Software- Unterstützung...
Seite 120: Kapitelübersicht
Kapitelübersicht Installieren eines Betriebssystems ..........5-1 Support DVD-Informationen ............5-1 Software-Informationen ............... 5-9 ® Windows Vista-Funktion ............5-39 RAID-Konﬁ gurationen ............... 5-40 Erstellen einer RAID-Treiberdiskette ........5-56 ASUS M2N32-SLI Premium Vista Edition...
Seite 121: Installieren Eines Betriebssystems
Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite (www.asus.com). 5.2.1 Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD zeigt automatisch das Treibermenü...
Seite 122: Drivers-Menü
Drivers-Menü Das Drivers-Menü zeigt die verfügbaren Gerätetreiber, wenn das System installierte Geräte erkennt. Installieren Sie die nötigen Treiber, um die Geräte zu aktivieren. ASUS InstAll - Drivers Installation Wizard Installiert alle Treiber über den Installationsassistenten. AMD Cool ʻnʼ Quiet Driver Installiert den AMD Cool ʻnʼ...
Seite 123: Utilities-Menü
Optionen anzuzeigen Hier klicken, um zur vorherigen Anzeige zurückzukehren ASUS InstAll - Installation Wizard for Utilities Installiert alle Anwendungen über den Installationsassistenten. ASUS Cool ʻnʼ Quiet Utility ™ Installiert die AMD Cool ʻnʼ Quiet -Software. ASUS PC Probe II Dieses Hilfsprogramm überwacht die Lüftergeschwindigkeit, Prozessortemperatur...
Seite 124 ASUS Update Das ASUS Update-Hilfsprogramm gestattet Ihnen, das Motherboard-BIOS in der Windows ® -Umgebung zu aktualisieren. Dieses Hilfsprogramm benötigt eine Internet- verbindung, entweder durch ein Netzwerk oder einen Internet Service Provider (ISP). Vergewissern Sie sich, dass Sie mit dem Internet verbunden sind, bevor Sie das ASUS Update starten.
Seite 125: Make Disk-Menü
Make NV SATA/RAID 32bit Driver Hier können Sie eine NVIDIA ® Serial ATA RAID-Treiberdiskettte für ein 32-Bit- System erstellen. Silicon Image 32/64bit RAID/SATA Driver Hier können Sie eine Silicon Image ® Serial ATA/RAID-Treiberdiskettte für ein 32/64-Bit-System erstellen. ASUS M2N32-SLI Premium Vista Edition...
Seite 126: Manuals-Menü
® Reader aus dem Menü Utilities bevor Sie diese Handbuchdatei öffnen. 5.2.6 ASUS Kontaktdaten Klicken Sie auf den Tab Contact, um die ASUS Kontaktinformationen anzuzeigen. Sie ﬁ nden diese Informationen auch auf der ersten Innenseite der Benutzeranleitung. Kapitel 5: Software-Unterstützung...
Seite 127: Weitere Informationen
Motherboard und dem Inhalt der Support-DVD. Klicken Sie auf ein Symbol, um die entsprechenden Informationen anzuzeigen. Motherboard Info Zeigt die allgemeinen Speziﬁ kationen des Motherboards an. DVD durchsuchen Zeigt den Inhalt der Support-DVD an in einem Fenster an. ASUS M2N32-SLI Premium Vista Edition...
Seite 128: Formular Für Technische Unterstützung
Formular für technische Unterstützung Zeigt das Formular für eine technische Unterstützungsanfrage an, welches bei technischen Anfragen ausgefüllt werden muss. Dateiliste Zeigt den Inhalt der Support-DVD sowie eine kurze Beschreibung im Textformat Kapitel 5: Software-Unterstützung...
Seite 129: Software-Informationen
ASUA Update-Hilfsprogramm von der Support-DVD installiert. Details siehe Abschnitt 5.2.3 Utilities-Menü. • Bevor Sie ASUS MyLogo3™ benutzen, machen Sie mit dem Hilfsprogramm Award BIOS Flash eine Sicherungskopie Ihrer originalen BIOS-Datei, oder beziehen Sie die neueste BIOS-Version von der ASUS-Webseite. Siehe Abschnitt 4.1.4 Aktualisieren des BIOS.
Seite 130 Größe ein, indem Sie einen Wert im Feld Ratio auswählen. Wenn die Anzeige zum ASUS Utility-Hilfsprogramm zurückgekehrt ist, ﬂ ashen Sie das originale BIOS, um das neue Boot-Logo zu laden. 10. Nach dem Flashen des BIOS starten Sie Ihren Computer neu, um das neue Boot-Logo während des POST anzuzeigen.
Seite 131: Cool ʻNʼ Quiet ™ -Technologie
Doppelklicken Sie auf Anzeige in der Systemsteuerung und wählen den Tab Bildschirmschoner. Klicken Sie auf Energieverwaltung. Daraufhin erscheint das folgende Fenster. In der Liste der Energieschemas wählen Sie Minimal Power Management. Klicken Sie auf OK, um die Einstellungen wirksam zu machen. ASUS M2N32-SLI Premium Vista Edition 5-11...
Seite 132 So starten Sie das Cool ʻnʼ Quiet!™-Programm: Wenn Sie Windows ® 98SE/Me/2000 benutzen, klicken Sie auf Start. Wählen Sie Programme > ASUS > Cool & Quiet > Cool & Quiet. ® Wenn Sie Windows XP benutzen, klicken Sie auf Start. Wählen Sie Programme >...
Seite 133: Soundmax ® High Defi Nition Audio-Programm
Die Betriebssysteme, die SoundMAX unterstützen, ﬁ nden Sie auf Seite 1-9. • Die Buchsenneubelegungsfunktion funktioniert nur mit High Deﬁ nition- Fronttafel-Audioanschlüssen. ® Wenn das SoundMAX Audio-Hilfsprogramm richtig ® installiert wurde, erscheint das SoundMAX -Symbol in der Taskleiste. ASUS M2N32-SLI Premium Vista Edition 5-13...
Seite 134: Audio Setup-Einstellungsassistent
Doppelklicken Sie in der Startleiste auf das SoundMAX ® -Symbol, um das ® SoundMAX -Kontrollpanel anzuzeigen. Audio Setup-Einstellungsassistent Durch Klicken auf das -Symbol im SoundMAX ® -Kontrollpanel können Sie einfach Ihre Audio-Einstellungen konﬁ gurieren. Folgen Sie dazu einfach den nachfolgenden Bildschirmanweisungen und genießen Sie das High Deﬁ nition Audio-Erlebnis.
Seite 135: Lautstärke Regeln
Test, um die vorgenommenen Audiogeräte zu konﬁ gurieren. Änderungen anzuhören. Mikrofonlautstärke regeln Diese Anzeige hilft Ihnen, die Mikrofonlautstärke einzustellen. Sie werden aufgefordert, den vorgegebenen Text vorzulesen, damit der AudioWizard während Sie sprechen die Lautstärke einstellen kann. ASUS M2N32-SLI Premium Vista Edition 5-15...
Seite 136: Audio-Eigenschaften
Audio-Eigenschaften Klicken Sie auf das -Symbol, um auf die Eigenschaftenseite zu gelangen. Diese Seite gestattet Ihnen, die verschiedenen Audioeinstellungen zu verändern. Allgemeine Optionen Klicken Sie auf den General-Tab, um Ihre Wiedergabe- und Aufnahmegeräte zu wählen oder die AudioESP™-Funktion und den digitalen Ausgang zu aktivieren/ deaktivieren.
Seite 137 Effekte bei den Sprachaufnahmegeräten zu minimieren. Sie können diese Funktion aktivieren, wenn Sie Konferenzanrufen führen, um die Echos bei den anderen Teilnehmern zu reduzieren. • Die gerichtete Anordnung und Speaker Phone arbeiten nur mit dem ASUS Array Mic. • Unter Windows ®...
Seite 138: Asus Pc Probe Ii
® Desktop aus zu starten, klicken Sie Start > Programme > ASUS > PC Probe II > PC Probe II v1.00.43. Das PC Probe II Hauptfenster wird angezeigt. Wenn das Programm gestartet ist, erscheint das PC Probe II-Symbol in der ®...
Seite 139 Genaueres hierzu im Abschnitt über die Überwachungsanzeigen. Preference (Eigenschaften) In diesem Feld des Hauptfensters können Sie die Programmeigenschaften verändern. Klicken Sie das Kästchen vor der jeweiligen Eigenschaft an, um sie zu aktivieren oder zu deaktivieren. ASUS M2N32-SLI Premium Vista Edition 5-19...
Seite 140: Hardwareüberwachungsanzeigen
Hardwareüberwachungsanzeigen Die Hardwareüberwachungsanzeigen geben die jeweiligen Werte wieder, die von Systemsensoren für Lüfterdrehzahlen, CPU-Temperatur und Spannungen ermittelt werden. Die Hardwareüberwachungsanzeigen können in zwei verschiedenen Modi angezeigt werden: sechseckig (groß) und rechteckig (klein). Wenn Sie die Option “Enable Monitoring Panel” (Überwachungsanzeige aktivieren) unter Preference anwählen, erscheinen die Überwachungsanzeigen auf Ihrem Computerdesktop.
Seite 141 Klicken Sie , um den DMI (Desktop Management Interface)- Browser anzuzeigen. Dieser Browser gibt Desktop- und Systeminformationen wieder. Klicken Sie das Plus-Zeichen (+) vor dem Element DMI Information an, um die verfügbaren Informationen anzuzeigen. ASUS M2N32-SLI Premium Vista Edition 5-21...
Seite 142 PCI Browser Klicken Sie , um den PCI (Peripheral Component Interconnect)- Browser anzuzeigen. Dieser Browser liefert Informationen zu den in Ihrem System installierten PCI-Geräten. Klicken Sie das Plus-Zeichen (+) vor dem Element PCI Information an, um die verfügbaren Informationen anzuzeigen. Usage Der Usage-Browser zeigt Informationen zu CPU-, Festplatten und Speicherauslastung in Echtzeit an.
Seite 143 Sensorengrenzwerte einzustellen. Der Preference-Registerreiter lässt Sie Sensoralarme einstellen oder die Temperaturskala verändern. Lädt die Standard- Grenzwerte für jeden Verwirft Ihre Lädt Ihre Sensor Veränderungen gespeicherte Konﬁ guration Übernimmt Ihre Veränderungen Speichert Ihre Konﬁ guration ASUS M2N32-SLI Premium Vista Edition 5-23...
Seite 144: Asus Ai Suite
5.3.5 ASUS AI Suite Mit ASUS AI Suite können Sie die Programme AI Gear, AI N.O.S., AI Booster, AI Nap, und Q-Fan einfach starten. AI Suite installieren So installieren Sie AI Suite auf Ihrem Computer: Legen Sie die Support-DVD in das optische Laufwerk. Das Treiberinstallations- Menü...
Seite 145: Weitere Funktionstasten
Überwachungsfenster zu öffnen. Zeigt die CPU- /System-temperatur, CPU-/Arbeitsspeicher- /PCIE-Spannung und CPU-/Gehäuselüfter- geschwindigkeit an. Zeigt die FSB-/CPU- Frequenz an Klicken Sie auf in der rechten Ecke des erweiterten Fensters, um die Temperatur von Celsius zu Fahrenheit umzuschalten. ASUS M2N32-SLI Premium Vista Edition 5-25...
Seite 146: Asus Ai N.o.s
5.3.6 ASUS AI N.O.S. Die ASUS Non-delay Overclocking System-Funktion ermittelt intelligent die Systembelastung und steigert automatisch die Leistung für die wichtigsten Arbeitsaufgaben. Nach der Installation von AI Suite von der mitgelieferten Support-DVD können Sie das Programm durch Doppelklicken auf das AI Suite-Symbol in der Windows- Taskleiste und den anschließenden Klick auf die AI N.O.S.-Schaltﬂ...
Seite 147: Asus Ai Gear
5.3.7 ASUS AI Gear ASUS AI Gear stellt vier Systemleistungsoptionen zur Verfügung, die Ihnen gestatten, die besten Leistung für Ihre Bedürfnisse auszuwählen. Dieses einfach zu benutzende Hilfsprogramm regelt die Prozessorfrequenz und die VCore- Spannung, um die Systemgeräusche und den Leistungsverbrauch zu minimieren.
Seite 148: Asus Ai Nap
5.3.8 ASUS AI Nap Diese Funktion gestattet Ihnen, während Ihrer Abwesenheit den Leistungs- verbrauch des Computers zu minimieren. Aktivieren Sie diese Funktion für einen minimalen Leistungsverbrauch und einen leisen Systembetrieb. Nach der AI Nap-Installation von der mitgelieferten Support-DVD können Sie das Hilfsprogramm durch einen Doppelklick auf das AI Nap-Symbol in der Windows- Startleiste starten.
Seite 149: Asus Ai Booster
5.3.9 ASUS AI Booster Die ASUS AI Booster-Anwendung ermöglicht es Ihnen, den Prozessor ohne umständliches Aufrufen des BIOS direkt in der Windows ® -Umgebung zu übertakten. Nach der Installation von AI Suite von der mitgelieferten Support-DVD können Sie das Programm durch Doppelklicken auf das AI Suite-Symbol in der Windows- Taskleiste und den anschließenden Klick auf die AI Booster-Schaltﬂ...
Seite 150: Asus Q-Fan
5.3.10 ASUS Q-Fan Die ASUS Q-Fan Control-Funktion ermöglicht es Ihnen, einen geeigneten Leistungspegel für den CPU-Lüfter oder den Gehäuselüfter für eine effektive Systemkühlung einzustellen. Nach der Aktivierung der Q-Fan-Funktion können die Lüfter so eingestellt werden, dass sie entsprechend der Temperatur automatisch die Drehzahl regeln oder die maximale Drehzahl erreichen.
Seite 151: Übersicht Der Asus Ai Remote-Fernbedienung
5.3.10 AI Remote Mit der ASUS AI Remote-Fernbedienung können Sie Musik abspielen, anhalten, und die Lautstärke einstellen, ohne sich auch nur vom Sofa erheben zu müssen. Mit AI Remote in der Hand haben Sie Ihren PC auch aus der Ferne im Griff.
Seite 152: Usb Ir-Empfänger
USB-Anschlüsse Infrarot-Ende • Die Infrarotbetriebsdistanz beträgt ungefähr 6m, je nach Umgebungsumständen. Halten Sie die ASUS AI Remote möglichst in Richtung des IR-Empfängers, um einen ungestörten Betrieb sicherzustellen. • Diese beiden USB-Anschlüsse unterstützen die USB-Weckfunktion. Wenn also der Computer nicht eingeschaltet ist, wird er durch das Entfernen von USB-Geräten wie dem IR-Empfänger gestartet.
Seite 153: Aktivierung Von Hid-Konformen Geräten
Klicken Sie auf Windows und Doppelklicken Sie System und wählen Sie Systemsteuerung. Wartung. Klicken Sie auf den Geräte- Wählen Sie HID-konforme Manager. Geräte. Wählen Sie das Kästchen “Allow this device to wake the computer” an. ASUS M2N32-SLI Premium Vista Edition 5-33...
Seite 154: Asus Ai Remote-Einstellungen
ASUS AI Remote-Einstellungen Nach der Installation der ASUS AI Remote-Software öffnet sich das Programm und Sie können die ASUS AI Remote-Einstellungen nach Ihren Wünschen verändern. Stellen Sie die Funktionstasten wie im Folgenden beschrieben ein. 1. EIn/-Aus-Taste Enable power key Klicken Sie dieses Kästchen an, um diese Taste zu aktivieren.
Seite 155 Speichern Sie, sobald der Pfad zur .exe-Datei gefunden wurde. • Falls die .exe-Datei verschoben oder neu installiert wurde, müssen Sie den Pfad erneut eingeben, um die Anwendung mit ASUS AI Remote aufrufen zu können. ASUS M2N32-SLI Premium Vista Edition 5-35...
Seite 156: Ap Menü-Taste Und Anwendungsmenü
AP Menü-Taste und Anwendungsmenü Navigieren mit der Media Control Zone: rechts links Eingabe Select Application Profile Wenn Sie AP-Menü ( ) auf der Fernbedienung drücken, öffnet sich das Anwendungsprofil. Mit der Fernbedienung können Sie Programme auswählen und starten. Select Application Path Falls die Software bei der ersten Benutzung die .exe-Datei der Anwendung nicht findet, wird das...
Seite 157 Wenn Sie mit der Media Control Zone benutzerdefinierte Anwendungen wie ACDSee kontrollieren, können Sie aus dem Menü User Deﬁ ne (Benutzerdeﬁ niert) auswählen und die Taste über Rename (Umbenennen) neu belegen. Die ASUS AI Remote-Software verfügt bereits über mit neun beliebten Anwendungen vorbelegte Funktionstasten für eine komfortable Benutzung.
Seite 158 Die Funktionstasten und AP Proﬁ le Die ASUS AI Remote Software verknüpft die Funktionstasten der Fernbedienung mit den Hotkeys von neun beliebten Anwendungen. Fünf Funktionstasten können noch frei vom Benutzer eingestellt werden. Media iTunes PowerDVD WinDVD QuickTime Player Vollbild *HINWEIS...
Seite 159: Windows Vista-Funktion
Windows Vista-Funktion 5.4.1 ASAP (ASUS Accelerated Propeller) Dieses Motherboard verfügt über die ASUS Accelerated Propeller (ASAP)- Funktion. ASAP unterstützt die Windows ® Vista ReadyBoost ™ -Funktion, mit der die Systemleistung unter Windows ® Vista gesteigert werden kann. Eine Liste der Betriebssysteme, die diese Funktion unterstützen ﬁ...
Seite 160: Raid-Konﬁ Gurationen
RAID-Konﬁ gurationen ® ™ Das Motherboard ist mit den Silicon Image Sil3132 und NVIDIA nForce 590 SLI Southbridge RAID-Kontrollern ausgestattet. Diese gestatten Ihnen, Serial ATA- Festplattenlaufwerke als RAID-Sets zu konﬁ gurieren. Das Motherboard unterstützt die folgenden RAID-Konﬁ gurationen. RAID 0 (Data striping) veranlasst zwei identische Festplatten dazu, Daten in parallelen, versetzten Stapeln zu lesen.
Seite 161: Festplatten Installieren
Schließen Sie die SATA-Signalkabel an. Verbinden Sie das SATA-Stromkabel mit dem entsprechenden Stromanschluss jedes Laufwerkes. Beziehen Sie sich auf das Benutzerhandbuch des RAID-Kontrollers auf der Motherboard-Support-DVD für genauere Informationen zur RAID- Konﬁ gurationen. Siehe Abschnitt 5.2.5 Manual-Menü. ASUS M2N32-SLI Premium Vista Edition 5-41...
Seite 162: Nvidia ® Mediashield Raid-Konﬁ Gurationen
® 5.5.2 NVIDIA MediaShield™ RAID-Konﬁ gurationen Dieses Motherboard verfügt über einen leistungsstarken RAID-Controller, der in ® ™ den NVIDIA nForce 590 SLI Southbridge-Chipsatz integriert ist. Er unterstützt RAID 0, RAID 1, RAID 0+1, RAID 5 und JBOD für sechs unabhängige Serial ATA- Kanäle.
Seite 163: Aufrufen Des Nvidia
Sie den RAID-Moidus und drücken Sie <Enter>. Es erscheint das folgende Untermenü. Benutzen Sie die <Auf>- und <Ab>- Mirroring Pfeiltasten, um einen RAID-Modus zu Striping Stripe Mirroring wählen und drücken Sie dann auf <Enter>. Spanning ASUS M2N32-SLI Premium Vista Edition 5-43...
Seite 164 Drücken Sie <TAB>, wählen Sie ↑ den Striping Block und drücken Sie dann auf <Enter>. Es erscheint das folgende Untermenü: 128K Optim ↓ Wenn Sie Striping oder Stripe Mirroring ausgewählt haben, benutzen Sie die <Auf>- oder<Ab>-Pfeiltasten, um die Stripe-Größe für Ihr RAID 0-Array zu wählen und drücken Sie danach auf <Enter>.Die verfügbaren Werte beﬁ...
Seite 165: Wiederherstellung Eines Raid-Arrays
- Array Detail - RAID Mode: Mirroring Striping Width: 1 Striping Block: 64K Adapt Channel Index Disk Model Name Capacity Master XXXXXXXXXXXXXXXXX XXX.XXGB Master XXXXXXXXXXXXXXXXX XXX.XXGB [R] Rebuild [D] Delete [C] Clear Disk [ENTER] Return ASUS M2N32-SLI Premium Vista Edition 5-45...
Seite 166 An der Unterseite des Bildschirms wird eine neue Gruppe von Navigationstasten angezeigt. Drücken Sie <R>, um ein RAID-Array wiederherzustellen. Es erscheint die folgende Anzeige. Array 1 : NVIDIA MIRROR XXX.XXG - Select Disk Inside Array - RAID Mode: Mirroring Striping Width: 1 Striping Block: 64K Adapt Channel...
Seite 167: Löschen Eines Raid-Arrays
Drücken Sie <Y>, um das Array zu löschen, oder <N>, um den Vorgang abzubrechen. Beachten Sie, dass bei der Benutzung dieser Option alle Daten der RAID- Laufwerke gelöscht werden! Wenn Sie Yes gewählt haben erscheint das Deﬁ ne a New Array-Menü. ASUS M2N32-SLI Premium Vista Edition 5-47...
Seite 168: Löschen Der Laufwerksdaten
Löschen der Laufwerksdaten So löschen Sie die Laufwerksdaten: Benutzen Sie im Array List-Menü die <Auf>- oder <Ab>-Pfeiltasten, um ein RAID-Array auszuwählen und drücken Sie anschließend auf <Enter>. Es erscheinen die RAID-Array-Details. Array 1 : NVIDIA MIRROR XXX.XXG - Array Detail - RAID Mode: Mirroring Striping Width: 1 Striping Block: 64K...
Seite 169: Silicon Image Raid-Konﬁ Gurationen
XP durch einen Klick auf Start > Alle Programme > Silicon Image > Sam Für Details der Silicon Image SATARaid™ RAID-Konfiguration beziehen Sie sich bitte auf die Anleitung “Sil3132 User Guide” auf Ihrer Motherboard-Support- DVD. ASUS M2N32-SLI Premium Vista Edition 5-49...
Seite 170: Aufrufen Des Silicon Image Bios Raid-Konfi Gurationshilfsprogramms
Aufrufen des Silicon Image BIOS RAID-Konﬁ gurationshilfsprogramms So rufen Sie das Silicon Image BIOS RAID-Konﬁ gurationshilfsprogramm auf: Starten Sie Ihren Computer. Während des POST drücken Sie <Ctrl+S> oder <F4>. Die in diesem Abschnitt gezeigten RAID BIOS-Einstellungsbildschirme sind nur Beispiele und können von den Anzeigen auf Ihrem Bildschirm abweichen. RAID Conﬁ...
Seite 171: Erstellen Eines Raid 0-Sets (Striped)
Manual conﬁ guration conﬁ guration und drücken Sie <Enter>. Es erscheint folgendes Menü. b. Benutzen Sie die 128K <Auf>- und <Ab>- Pfeiltasten, um eine für Ihre Laufwerksbenutzung angemessene Chunk- Größe zu wählen, und drücken Sie <Enter>. ASUS M2N32-SLI Premium Vista Edition 5-51...
Seite 172: Erstellen Eines Raid 1-Sets (Mirrored)
TIPP: Für Serversysteme empfehlen, wir eine niedrige Array-Blockgröße zu verwenden. Bei Multimedia-Computersystemen, die hauptsächlich für Audio- und Videobearbeitung benutzt werden, empfehlen wir eine größere Array- Blockgröße für optimale Leistung einzustellen. Das Physical Drive-Menü PHYSICAL DRIVE erscheint. Benutzen Sie die <Auf>- XXXXXXXXXXX XXXXXXMB und <Ab>-Pfeiltasten, wählen Sie...
Seite 173 Die Option Create without data copy deaktiviert die Kopierfunktion auf das Spiegellaufwerk. • Wenn Sie Create without data copy wählen, muss das RAID 1-Set neu partitioniert und formatiert werden, um die Konsistenz seines Inhaltes zu gewährleisten. ASUS M2N32-SLI Premium Vista Edition 5-53...
Seite 174 Wenn Sie Create with MAIN MENU data copy gewählt haben, Auto conﬁ guration erscheint das folgende Manual conﬁ guration online copy Menü. ofﬂ ine copy Die Option online copy kopiert im Hintergrund automatisch die Daten zum Ziellaufwerk, während auf die Quelllaufwerke geschrieben wird. Die Option ofﬂ...
Seite 175: Erstellen Eines Concatenation-Sets
Pfeiltasten, um die RAID-Größe einzustellen und drücken Sie anschließend <Enter>. Drücken Sie zur Bestätigung <Y> oder <N>, um zum Hauptmenü zurückzukehren. Konﬁ gurieren Sie ein CONCATENATION-Set nur, wenn Sie eine einzelne Serial ATA-Festplatte verwenden, anderenfalls wird das System das Laufwerk nicht erkennen. ASUS M2N32-SLI Premium Vista Edition 5-55...
Seite 176: Erstellen Einer Raid-Treiberdiskette
Erstellen einer RAID-Treiberdiskette ® Eine Diskette mit dem RAID-Treiber ist erforderlich, wenn Sie Windows 2000/XP/ Vista auf einem Laufwerk eines RAID-Sets installieren. So erstellen Sie eine RAID-Treiberdiskette: Legen Sie die Motherboard Support-DVD in das optische Laufwerk ein. Wählen Sie den Make Disk-Tab. Wählen Sie aus dem Make Disk-Menü...
Seite 177: Nvidia
Dieses Kapitel erklärt Ihnen, wie SLI-fähige PCI Express-Grafikkarten installiert werden. ® NVIDIA SLI- Technologie- unterstützung...
Seite 178 Kapitelübersicht Übersicht ..................6-1 Einrichten von Dual-Graﬁ kkarten ..........6-2 ASUS M2N32-SLI Premium Vista Edition...
Seite 179: Übersicht
Betriebssystemen unterstützt. Für Details zur NVIDIA -Technologie ® ™ unter Windows Vista besuchen Sie die NVIDIA-Webseite (www.nvidia. com). • Eine Liste der zertiﬁ zierten Graﬁ kkarten und unterstützten 3D-Anwendungen ﬁ nden Sie auf der NVIDIA Zone-Website (http://www.nzone.com). ASUS M2N32-SLI Premium Vista Edition...
Seite 180: Einrichten Von Dual-Graﬁ Kkarten
Einrichten von Dual-Graﬁ kkarten 6.2.1 Installieren von SLI-bereiten Graﬁ kkarten ® Installieren Sie nur identische SLI-bereite Grafikkarten, die von NVIDIA zertiﬁ ziert sind. Graﬁ kkarten verschiedenen Typs arbeiten nicht zufriedenstellend miteinander. So installieren Sie die Graﬁ kkarten: Halten Sie zwei Graﬁ kkarten bereit. Jede Graﬁ kkarte sollte über vergoldete Kontaktstifte für die SLI-Verbindung verfügen.
Seite 181 Vergewissern Sie sich, dass die Karte korrekt eingesteckt ist. Stecken Sie die zweite Graﬁ kkarte in den anderen Steckplatz. Vergewissern Sie sich, dass die Karte korrekt eingesteckt ist. Falls nötig, verbinden Sie die PCI Express-Graﬁ kkarten mit einer zusätzlichen Stromquelle. ASUS M2N32-SLI Premium Vista Edition...
Seite 182 Befestigen Sie die SLI-Verbindung mit den vergoldeten Kontaktstiften beider Graﬁ kkarten. Vergewissern Sie sich, dass die Verbindung sicher befestigt ist. SLI-Verbindung Wenn Sie zwei Grafikkarten mit einem 20-pol. ATX-Netzteil verwenden, vergessen Sie nicht, die zusätzliche Stromquelle des Netzteils mit der Graﬁ kkarte zu verbinden.
Seite 183: Installieren Der Gerätetreiber
Wählen Sie den nView Desktop Manager aus dem Pop-up-Menü, und klicken Sie auf nView Properties (nView-Eigenschaften). Wählen Sie im nView Desktop Manager-Fenster den Desktop Management-Registerreiter. Klicken Sie auf Properties (Eigenschaften), um das Display Properties (Eigenschaften von Anzeige)-Dialogfenster zu öffnen. ASUS M2N32-SLI Premium Vista Edition...
Seite 184 In diesem Dialogfenster wählen Sie den Einstellungen-Registerreiter, und klicken Sie auf Erweitert. Wählen Sie den NVIDIA GeForce- Registerreiter. Klicken Sie auf den Schalter links, um das folgende Menü anzuzeigen, und wählen Sie dann das SLI multi-GPU- Element aus. Schalter Haken Sie das Kästchen Enable SLI multi-GPU (SLI Multi-Graﬁ kprozessoren aktivieren) an.
