Motherboard-Übersicht
1.2.1
Motherboard Ansicht
Beim Installieren des Motherboards müssen Sie es richtig ausgerichtet in das
Computergehäuse einfügen. Die Kante mit den externen Anschlüssen zeigt zur Rückseite
des Computergehäuses, wie es unten abgebildet ist.
Diese Seite auf
die Rückseite des
Computergehäuses
legen
Stecken Sie acht (8) Schrauben in die eingekreisten Löcher, um das Motherboard am
Gehäuse zu befestigen. Ziehen Sie die Schrauben nicht zu fest! Das Motherboard könnte
sonst beschädigt werden.
1.2.2

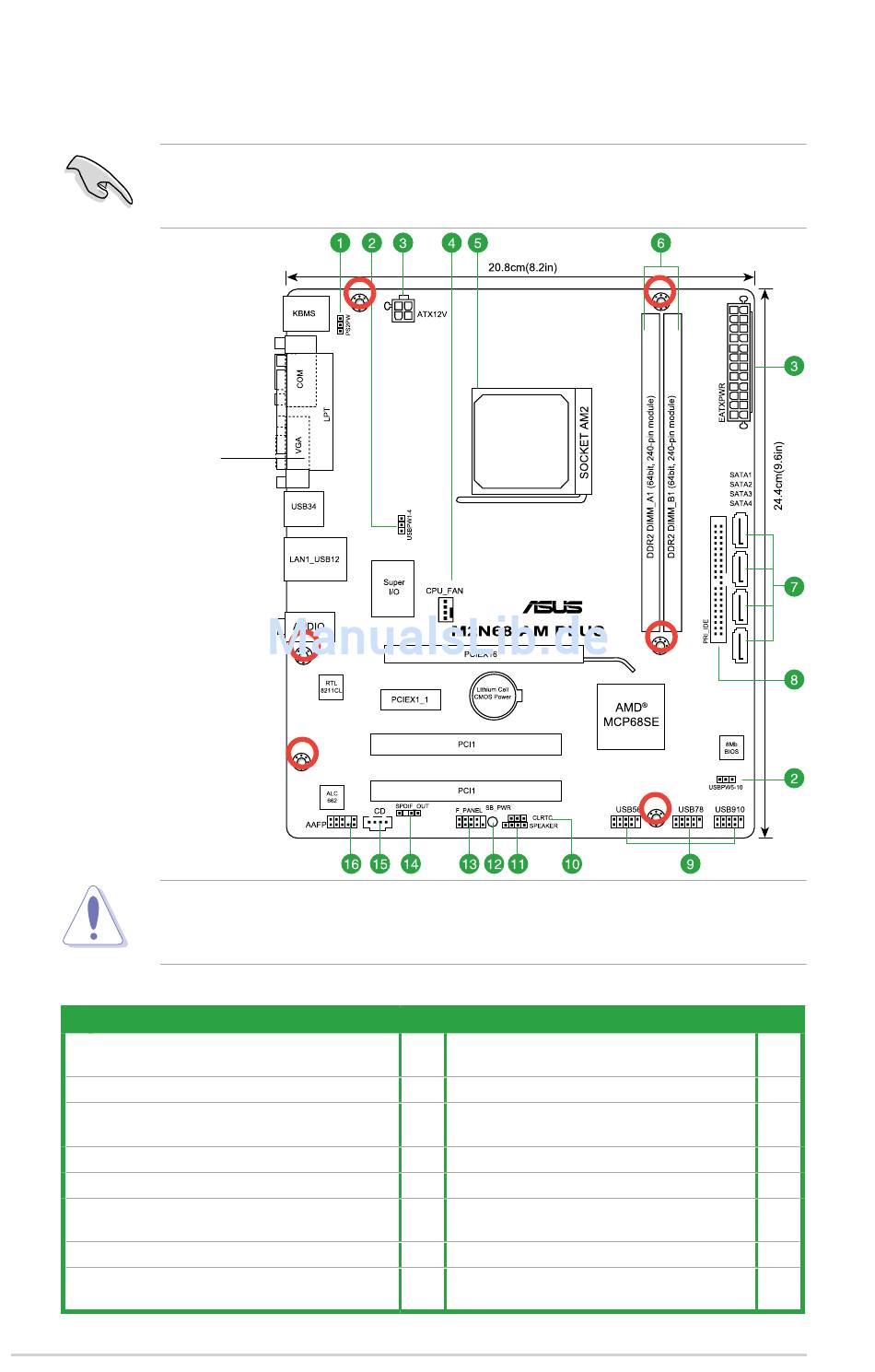

Ansicht-Inhalt
Anschlüsse/Jumper/Steckplätze
1.
Keyboard/mouse power (3-pin KBPWR)
2.
USB device wake-up (3-pin USBPW1-4 ,and5-8)
3.
ATX power connectors (24-pin EATXPWR, 4-pin
ATX12V)
4.
CPU fan connector (4-pin CPU_FAN)
5.
AM2/AM2+ CPU socket
6.
DDR2 DIMM slots
7.
Serial ATA connectors (7-pin SATA1-4)
8
IDE connector (40-pin PRI-EIDE)
ASUS M2N68-AM PLUS
Seite
Anschlüsse/Jumper/Steckplätze
1-8
9.
USB connectors (10-1 pin USB56 USB78,
and USB 910)
1-7
10.
Clear RTC RAM (3-pin CLRTC)
1-12
11.
Speaker connector (4-pin SPEAKER)
1-11
12.
Onboard LED
1-3
13.
System panel connector (10-1 pin PANEL)
1-3
14.
Digital audio connector (4-1 pin
SPDIF_OUT)
1-9
15.
Optical drive audio connector (4-pin CD)
1-10
16.
Front panel audio connector (10-1 pin
AAFP)
Seite
1-11
1-7
1-12
1-1
1-13
1-14
1-10
1-13
1-2
