1.3
Zentralverarbeitungseinheit (CPU)
Das Motherboard ist mit einem 940-pin AMD
Phenom™ / Athlon™ FX / Athlon™ 64 / Sempron™-Prozessoren ausgestattet.
Die Pole des AM2+-Sockels sind anders ausgerichtet als die des speziell für den AMD
Opteron™-Prozessor entwickelten 940-pol. Sockels. Vergewissern Sie sich, dass die CPU,
die Sie verwenden, für den AM2+-Sockel entworfen wurde. Die CPU passt nur in eine
Richtung ein. Drücken Sie die CPU NICHT mit Gewalt in den Sockel, sonst können die
Sockelpole verbiegen und die CPU beschädigt werden!
1.4
Systemspeicher
1.4.1
Übersicht
Das Motherboard ist mit vier Double Data Rate 2 (DDR2) Dual Inline Memory Module
(DIMM)-Steckplätzen ausgestattet. Ein DDR2-Modul hat die selben Abmessungen wie ein
DDR DIMM-Modul, verwendet aber 240 Pole im Gegensatz zu einem 184-pol. DDR DIMM-
Modul. DDR2 DIMM-Module sind anders gekerbt, so dass sie nicht in einen DDR DIMM-
Steckplatz eingesteckt werden können.

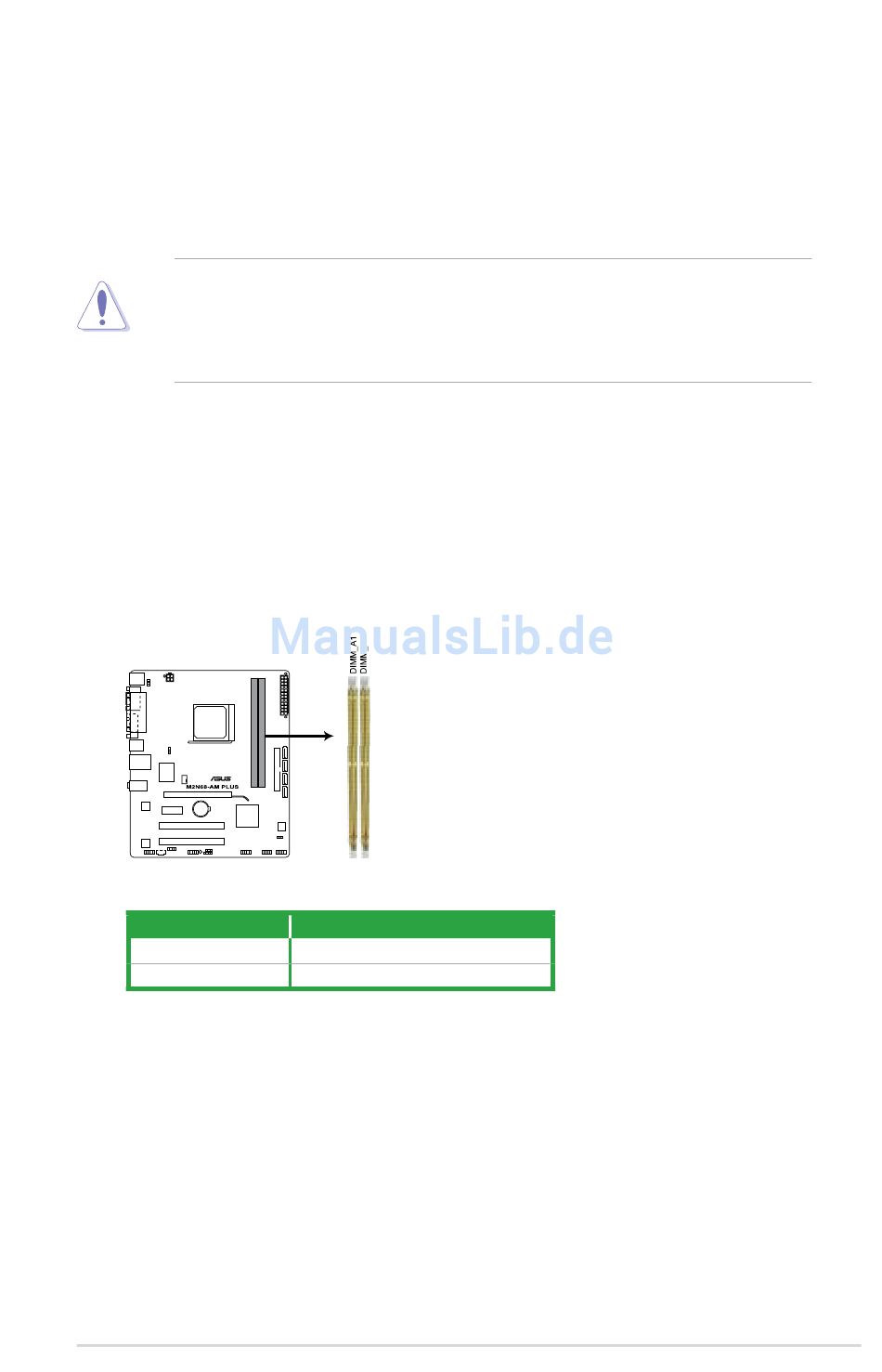

Die nachstehende Abbildung zeigt die Position der Steckplätze an:
M2N68-AM PLUS 240-pol. DDR2 DIMM-Modul
Kanal
Kanal A
Kanal B
1.4.2
Speicher-konfigurationen
Sie können 512MB, 1GB, and 2GB ungepufferte ECC / nicht-ECC DDR2 DIMMs in den
DIMM-Steckplätzen installieren.
1-3
Socket AM2+ / AM2 für AMD® Phenom™ II /
®
Steckplätze
DIMM_A1
DIMM_B1
Kapitel 1: Produkteinführung
